114年 - 11600 電力電子 甲級 工作項目 08：電力電子系統與應用 51-100（2025/12/08 更新）#134457

科目：技檢◆電力電子-甲級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆電力電子-甲級

選擇題 (50)

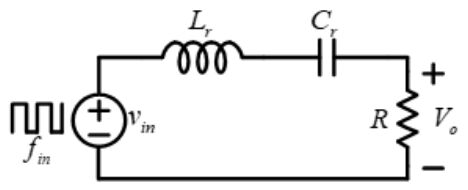

51. 下圖所示之串聯諧振電路，下列敘述何者正確？

(A)自然頻率(naturalfrequency)為 (B)特徵阻抗(characteristic impedance)(C)品質因數(Quality Factor) (D)當輸入頻率等於自然頻率時，等效阻抗 Zp＝R 。

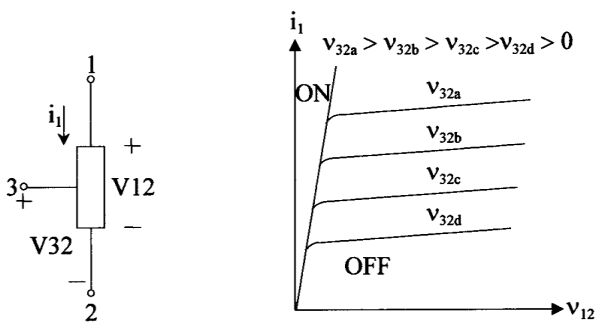

52. 下圖所示可控制功率開關之電流-電壓特性曲線(I-V curve)，以下功率元件何者具有此特性？

(A)SCR (B)GTO (C)N-channel MOSFET (D)P-channelMOSFET 。
53. 與矽二極體(silicon diode)相較，對肖特基二極體(Schottky diode)之敘述以下何者有誤？ (A)較低之導通壓降(on-state voltage) (B)較低反向崩潰電壓(reverse breakdown voltage) (C)切換(switching)速度較快 (D)反向回復(reverse recovery)時間較長 。
54. 製作高頻磁性元件時，下列何種特性與操作頻率無關？ (A)集膚效應 (B)磁滯損失 (C)直流阻抗 (D)品質因數 。
55. 測試電源供應器之湧入電流(inrush current)方法，其起始點必須在何種情況之下？ (A)冷機且輸入濾波電容電壓為零 (B)額定電壓 (C)半載 (D)任何負載情況均可 。
56. 感應電動機的極數為 2 時，其電機角與機械角之關係為何？ (A)電機角大於機械角 (B)電機角小於機械角 (C)電機角等於機械角 (D)無直接關係 。

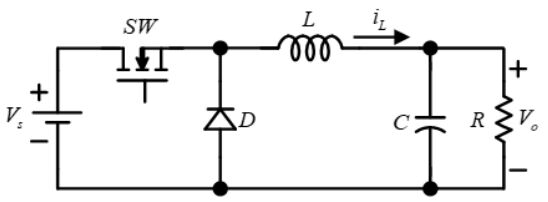

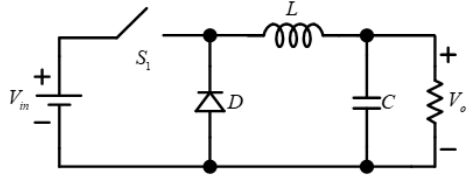

57. 如下圖所示之理想基本降壓型轉換器(buck converter)，若輸入電壓為 300V，所需的輸出電壓為 100V，則其責任週期(duty ratio)應為多少？

(A)0.333 (B)3.0 (C)0.5 (D)0.667 。

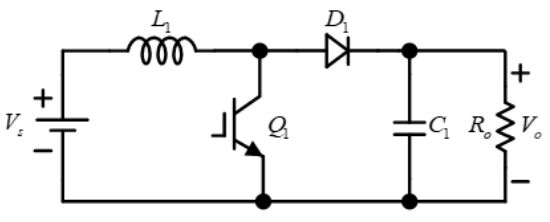

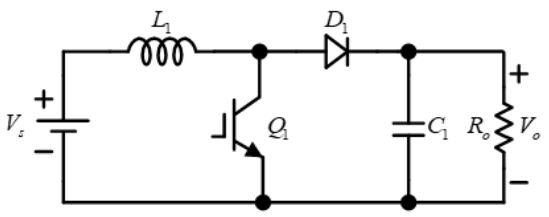

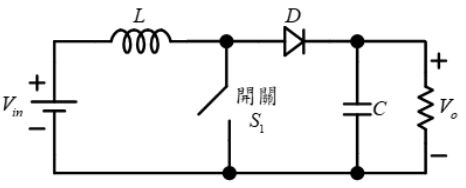

58. 如下圖所示之理想基本昇壓型轉換器(boost converter)，若輸入電壓為 300V，責任週期(duty ratio)為 0.5，則其輸出電壓應為多少？

(A)300V (B)600V (C)900V (D)150V 。
59. 下列何種功率開關元件的可接受操作頻率最高？ (A)閘流體(thyristor) (B)絕緣閘雙載子電晶體(IGBT) (C)雙載子接面電晶體(BJT) (D)金氧半場效電晶體(MOSFET) 。
60. 下列對策何者無法降低電力電子電路之電磁干擾（electromagneticinterference, EMI）？ (A)電源輸入端加上 EMI 濾波器 (B)功率元件使用零電壓/零電流切換 (C)增加功率元件容量 (D)改善電路板之佈局設計 。
61. 設計切換式電源供應器時，下列何者不是將輸出端電容加大會造成的效果？ (A)輸出電壓漣波(voltage ripple)變小 (B)持續時間(hold-up time)變長(C)可提供之負載瞬時變動量提高 (D)電磁干擾雜訊變低 。
62. 設計超低電壓輸出之切換式電源供應器時，其輸出端最好使用下列何種二極體？ (A)快速回復(fast recovery)二極體 (B)一般二極體 (C)肖特基(Schottky)二極體 (D)齊納(Zener)二極體 。
63. 設計電磁干擾濾波器時，下列何者不是常用的元件？ (A)共模扼流圈(common mode choke) (B)功率二極體(power diode) (C)X-電容(X-capacitor) (D)Y-電容(Y-capacitor) 。

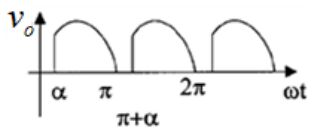

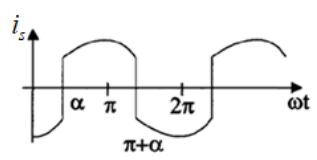

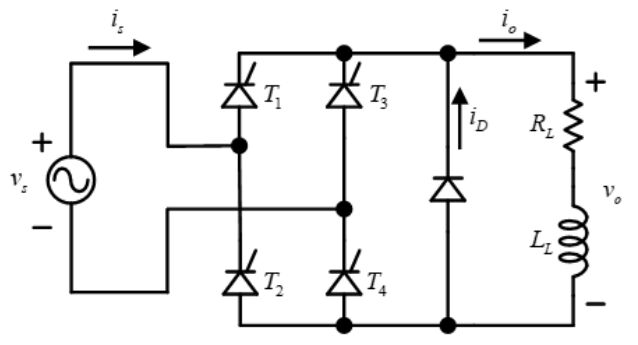

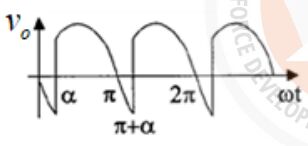

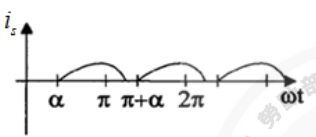

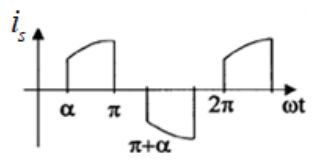

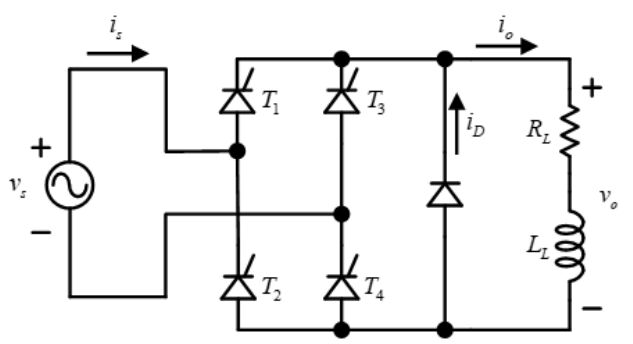

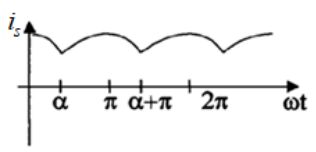

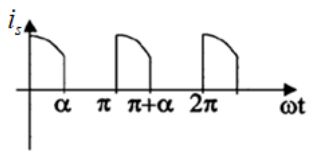

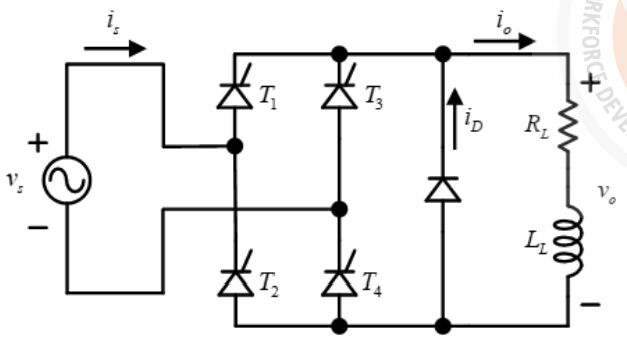

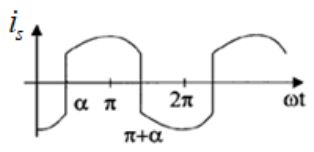

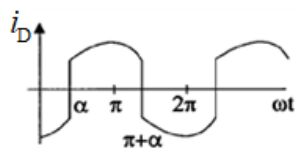

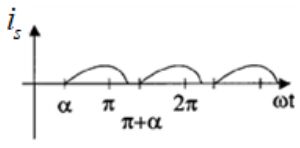

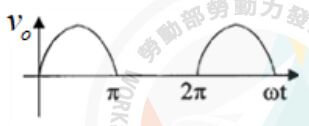

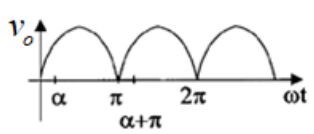

64. 下圖所示電路中，電流為連續 ，若正負半波對稱觸發且(T1、T4)及(T2、T3)成對導通，則 波形為何？

(A) (B)(C)(D)。

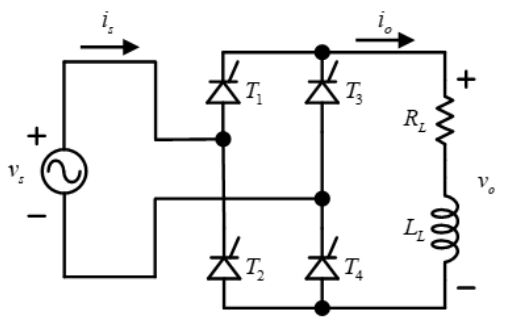

65. 下圖所示電路中，電流為連續 ，若正負半波對稱觸發且(T1、T4)及(T2、T3)成對導通，則波形為何？

(A) (B)(C) (D)。

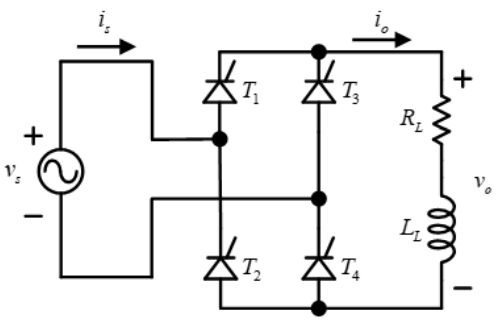

66. 下圖所示電路中， 電流為連續，若正負半波對稱觸發且(T1、T4)及(T2、T3)成對導通，則波形為何？

(A)(B)(C)(D)。
67. 下圖所示電路中， 電流為連續，若正負半波對稱觸發且(T1、T4)及(T2、T3)成對導通，則波形為何？

(A) (B)(C) (D)。
68. 下圖所示電路中， 電流為連續，若正負半波對稱觸發且(T1、T4)及(T2、T3)成對導通，則波形為何？

(A) (B)(C) (D)。
69. SPWM 的基極(或閘極)觸發脈波是由以下哪兩種波形比較產生？ (A)正弦波和方波 (B)方波和三角波 (C)三角波和正弦波 (D)指數波和正弦波 。

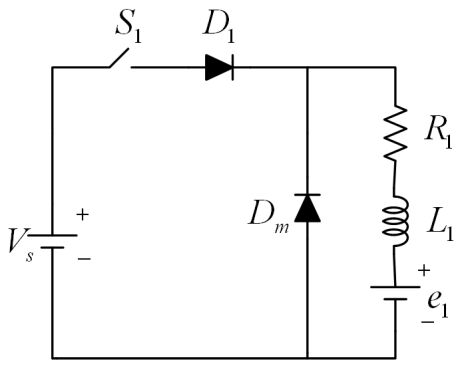

70. 如下圖所示，二極體 的主要功能為何？

(A)做電感電流的飛輪使用 (B)做頻率控制用 (C)做電壓控制用 (D)做功率控制用 。

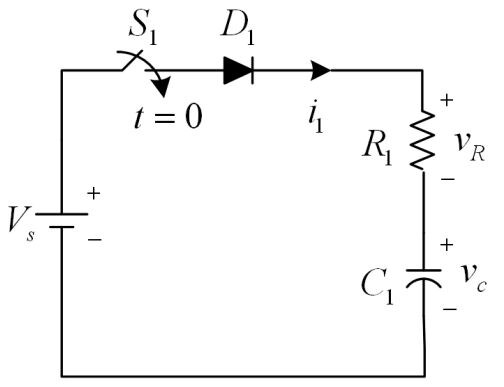

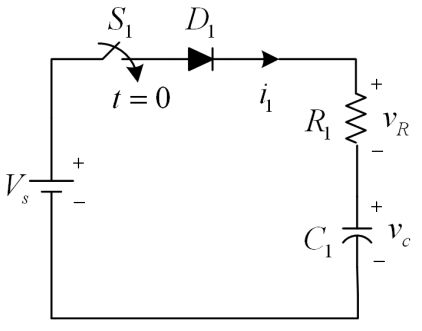

71. 如下圖所示，二極體為理想特性；若開關 S1在時間 t＝0 時導通，且電容C1端電壓的初值為零，則電流的時間響應為何？

(A)(B)(C)(D) 。

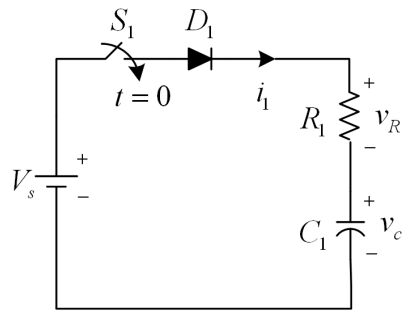

72. 如下圖所示，二極體為理想特性；若開關在時間t=0時導通，且電容C1端電壓的初值為零，則電容端電壓的時間響應為何？ (A)(B) (C) (D)。
73. 如下圖所示，=10V、=100Ω、=100μF ，常開關導通且穩態時，電容端電壓值為何？

(A)0V (B)3V (C)5V (D)10V 。
74. 如下圖所示，=100V 、=10Ω、=100μF，開關導通且穩態，其電容儲存的能量為何？

(A)10J (B)5J (C)1J (D)0.5J 。

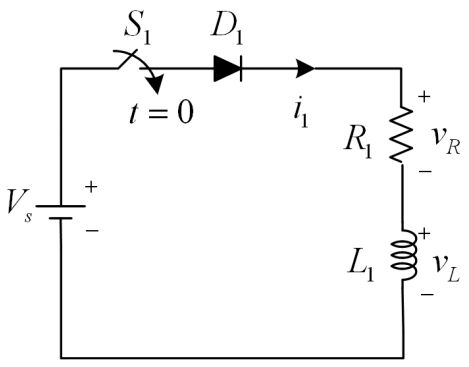

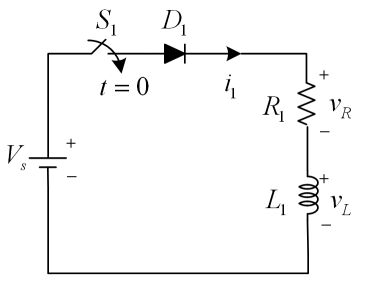

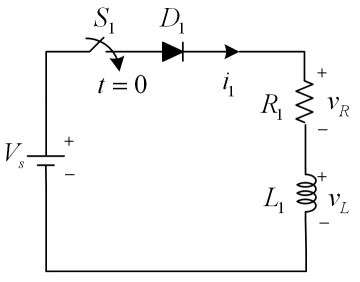

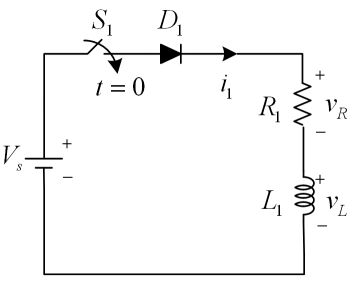

75. 如下圖所示，二極體為理想特性，若開關 S1在時間 t＝0 時導通，且電感之電流初值為零，則電流的響應為何？

(A) (B)(C)(D) 。
76. 如下圖所示，二極體為理想特性，若開關 S1在時間 t＝0 時導通，且電感的電流初值為零，則的響應為何？

(A) (B)(C) (D) 。
77. 如下圖所示， ＝20V、 ＝10Ω、 ＝1mH，若開關S1導通且穩態，則穩態電流i1為何？

(A)20A (B)10A (C)2A (D)1A 。
78. 如下圖所示， ＝40V、 ＝20Ω、 ＝1mH，在開關導通且穩態時，電感儲存能量為何？

(A)40mJ (B)20mJ (C)4mJ (D)2mJ 。
79. 如下圖所示，二極體為理想特性，若開關在時間t=0時導通，且電容的端電壓初值為 ，則電流的響應為何？

(A) (B)(C) (D) 。
80. 如下圖所示，二極體為理想特性，若開關時間t=0時導通，且電容的端電壓初值為 ，則電容端電壓的響應為何？

(A)(B) (C) (D) 。

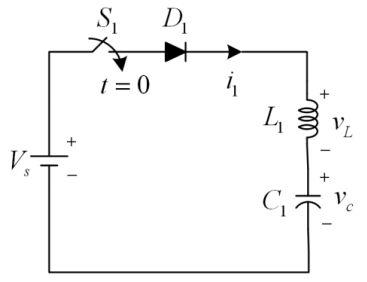

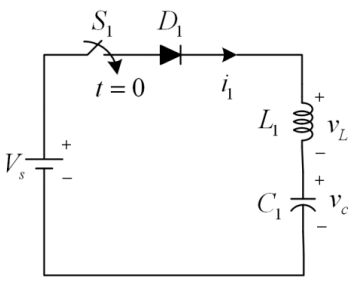

81. 如下圖所示，二極體為理想特性，若開關在時間t=0時導通，且電感的電流i1及電容端電壓初值皆為零，則電流 i1流過二極體的時間為何？

(A) (B) (C) (D) 。
82. 如下圖所示，二極體為理想特性，若開關S1在時間 t=0時導通，且電感的電流及電容端電壓初值皆為零。則此電流i1之峰值為何？

(A)(B) (C) (D) 。

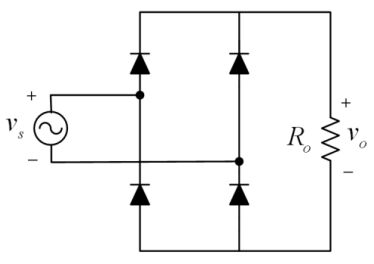

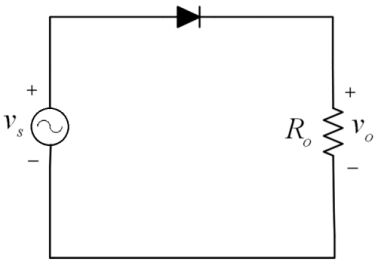

83. 如下圖所示，二極體為理想特性；若 ，則輸出電壓的平均值為何？

(A)100V (B)70.7V (C)63.6V (D)31.8V 。
84. 如下圖所示，二極體為理想特性；若 ，則輸出電壓的平均值為何？

(A)100V (B)70.7V (C)63.6V (D)31.8V 。

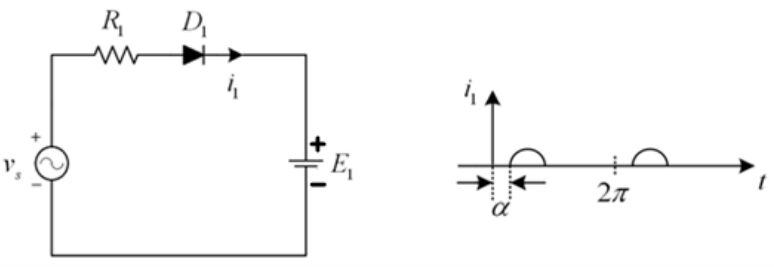

85. 如下圖所示， 、E1＝50V，此電流開始導通的角度α為何？

(A)α＝20° (B)α＝30° (C)α＝45° (D)α＝60° 。

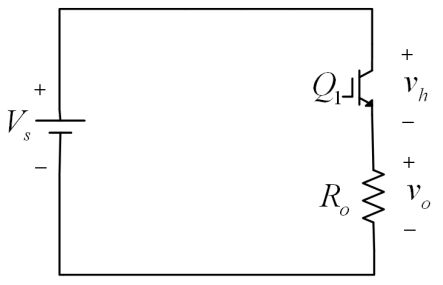

86. 下圖為降壓型直流截波器(step-downd power converter)，且電晶體為理想特性，若電晶體Q1的切換頻率為 10kHz，其導通時間為 40μs，，則輸出電壓的平均值為何？

(A)100V (B)80V (C)50V (D)40V 。
87. 功率轉換器如下圖所示，下列敘述何者正確？

(A)降壓型直流功率轉換器(B)昇壓型直流功率轉換器 (C)具有雙向功率轉換 (D)直流-交流功率轉換器 。
88. 如下圖所示，電晶體開關元件的切換責任週期(duty cycle)為 0.5，且電感L1之電流為連續性，則輸出電壓的平均值為何？

(A)200V(B)100V (C)50V (D)25V 。

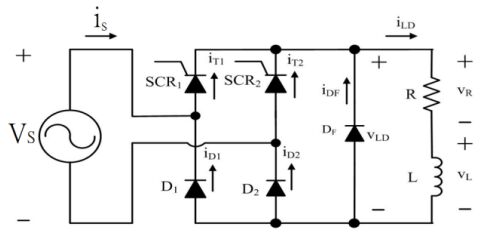

89. 如下圖所示之單相全波半控整流器電路，若輸入電壓為、二極體及閘流體均為理想、R＝10Ω、L＝10mH、觸發角α＝ 45°且電感之電流為連續。試求負載兩端的平均電壓為多少？

(A)79V (B)89V (C)99V (D)109V 。

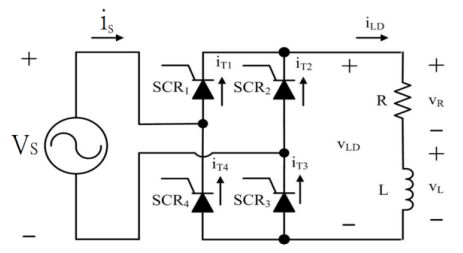

90. 如下圖所示之單相全波全控整流器電路，若輸入電壓為、閘流體均為理想、R＝10Ω、L＝10mH、觸發角α＝45°且電感之電流為連續，試求負載兩端的平均電壓為多少？

(A)50V (B)80V (C)90V (D)120V 。

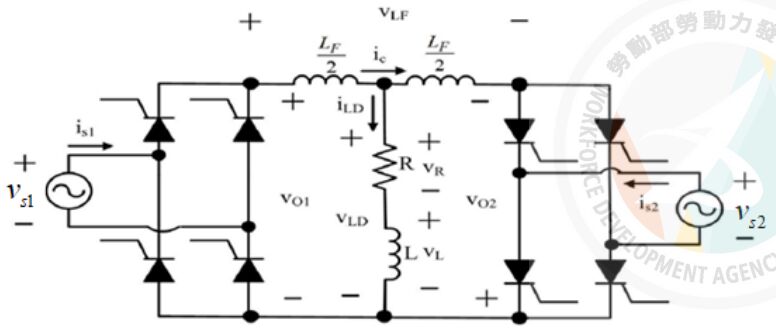

91. 如下圖所示之單相全波全控雙整流器電路，若輸入電壓為、閘流體均為理想、R=10Ω 、=50mH、編號 1整流器觸發角α1＝60°、編號 2 整流器觸發角α2＝120°，求一號整流器的輸出平均電壓 為多少？

(A)97V (B)107V (C)117V (D)127V 。

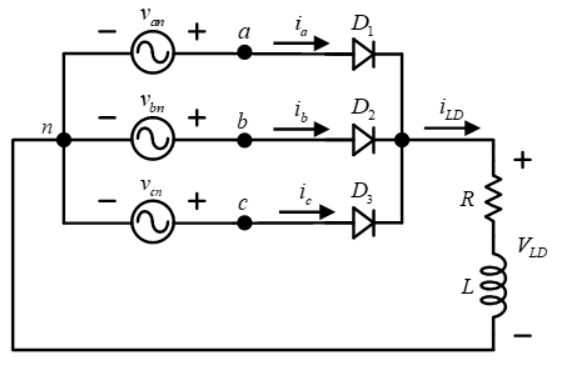

92. 如下圖所示之三相半波星型二極體整流電路，若輸入電壓為三相線電壓＝480Vrms、60 Hz、二極體均為理想、R ＝10Ω、L＝10mH。試求輸出負載之平均電壓 為多少？

(A)461V (B)561V (C)661V (D)671V 。

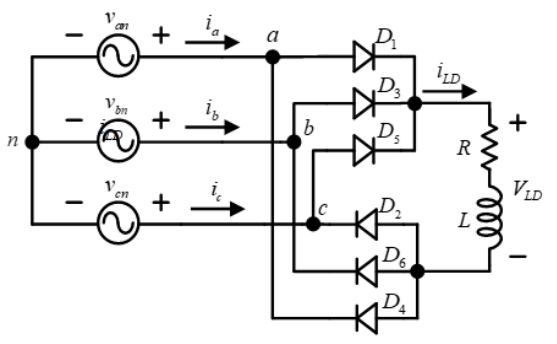

93. 如下圖所示之三相橋式全波整流器電路，若輸入電壓為三相線電壓 ＝480Vrms、60Hz、二極體均為理想、R＝10Ω、L＝10mH。試求輸出負載之平均電壓為多少？

(A)612V (B)624V (C)635V (D)648V 。

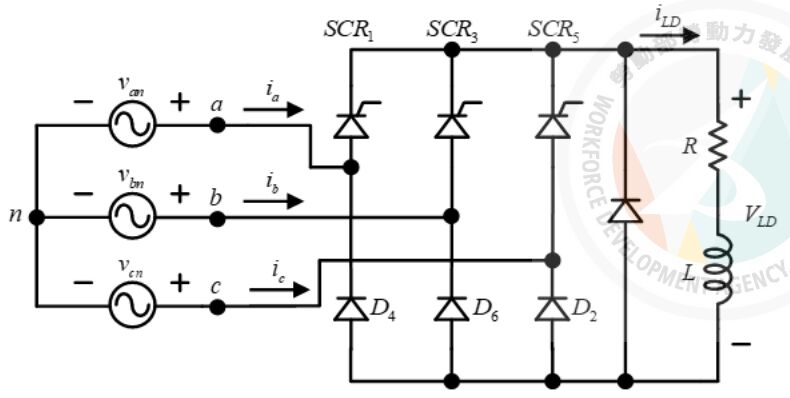

94. 如下圖所示之三相全波半控整流器電路，若輸入 a 相電壓為、閘流體均為理想、R＝10Ω、L＝10mH，當三相平衡條件下 a 相觸發角α＝ 80°且電感電流為連續之負載平均電壓為多少？

(A)582V (B)604V (C)626V (D)650V 。

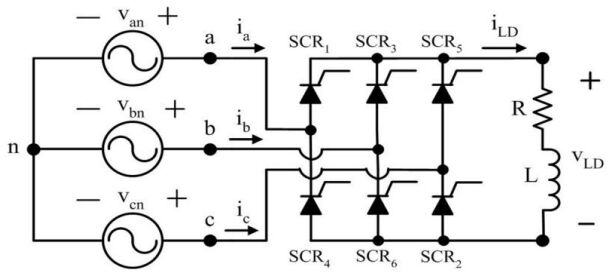

95. 如下圖所示之三相全波全控整流器電路，若輸入 a 相電壓為、閘流體均為理想、R＝10Ω、L＝10mH、當三相平衡條件下 a 相觸發角α＝ 45°，試求負載之平均電壓為多少？

(A)833V(B)866V (C)900V (D)936V 。

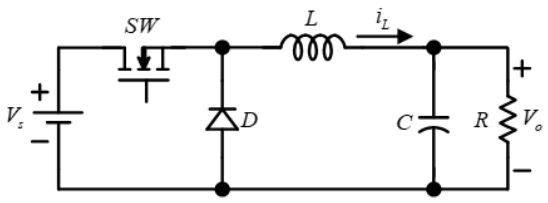

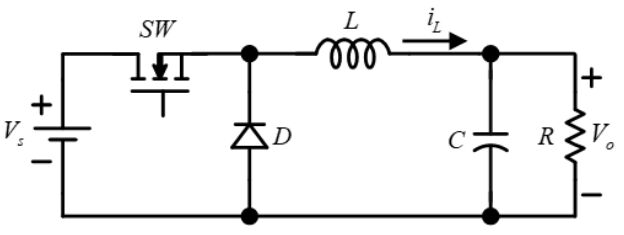

96. 一直流降壓式轉換器之電路如下圖所示，設電路由理想元件組成，並操作於穩定狀態，＝10V，R＝40Ω，＝8V。若開關切換頻率為50kHz，電感電流為連續，則電感最小為多少μH？

(A)100 (B)90 (C)80 (D)70 。
97. 一直流降壓式轉換器之電路如下圖所示，設電路由理想元件組成，並操作於穩定狀態。若開關切換頻率為 100kHz，＝10V，＝8V，R＝40Ω，L＝100μH，電感電流為連續，則最大值為多少 A？

(A)0.2 (B)0.28(C)0.36 (D)0.44 。
98. 一直流降壓式轉換器之電路如下圖所示，設電路由理想元件組成，並操作於穩定狀態。若開關切換頻率為 100kHz，＝10V，＝8V，R＝40Ω，L＝100μH，電感電流為連續，則最小值為多少 A？

(A)0.12 (B)0.10 (C)0.08 (D)0.06 。
99. 一直流降壓式轉換器之電路如下圖所示，設電路由理想元件組成，並操作於穩定狀態。若開關切換頻率為 100kHz，＝10V，V＝8V，R＝40Ω，L＝100μH，之瞬時值不小於零，則電容最小為多少 nF？

(A)4.7(B)10 (C)12 (D)12.5 。
100. 一直流降壓式轉換器之電路如下圖所示，設電路由理想元件組成，並操作於穩定狀態。若開關切換頻率為 100kHz，＝10V，＝8V，R＝40Ω，L＝100μH，設Δ之峰對峰值漣波，若恰為 1％，則電容為多少 nF？

(A)20 (B)25 (C)30 (D)35 。
