114年 - 11600 電力電子 甲級 工作項目 04：電工學 101-135（2025/12/08 更新）#134451

科目：技檢◆電力電子-甲級 | 年份：114年 | 選擇題數：35 | 申論題數：0

試卷資訊

所屬科目：技檢◆電力電子-甲級

選擇題 (35)

複選題

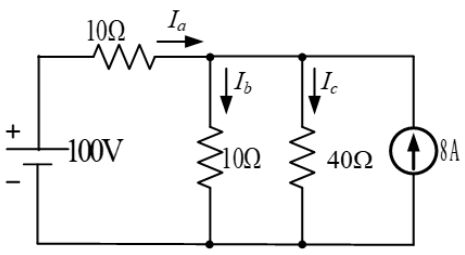

101. 試用節點電壓法，求出下圖所示電路中的支路電流Ia 、Ib 和Ic 為何？
(A) Ia＝3A (B) Ia＝4A (C) Ib＝8A (D) Ic＝2A 。
複選題
102. 下列控制方法，何者可以控制直流電動機的速率？ (A)電樞電壓控制 (B)場磁通控制 (C)電樞電阻控制 (D)磁極數控制 。
複選題
103. 三相感應電動機採 Y－△降壓起動，於啟動時，下列敘述何者正確？ (A)可降低啟動電流 (B)繞組為△連接 (C)可降低啟動電壓 (D)可提高啟動轉矩 。
複選題
104. 三相感應電動機若轉子達到同步速率時，下列敘述何者正確？ (A)將產生最大轉矩 (B)轉子無法感應電勢 (C)轉子感應最大電勢 (D)電動機電流最小 。
複選題
105. 指針式電壓錶的特性，在量測電壓時，何者正確？ (A)電壓錶的內阻抗是非常大的 (B)電壓錶的內阻抗是接近於零 (C)當量測較高的電壓時，採用串聯電阻分壓 (D)當量測較高的電壓時，採用並聯電阻分壓 。
複選題
106. 指針式電流錶的特性，在量測電流的敘述，何者正確？ (A)電流錶的內阻抗是非常大的 (B)電流錶的內阻抗是接近於零 (C)當量測較大的電流時，會採用串聯電阻分壓 (D)當量測較大的電流時，會採用並聯電阻分流 。
複選題

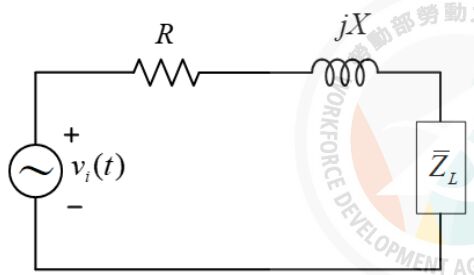

107. 下圖所示電路中，電源 vi(t)＝150sin(377t)V，線路阻抗 R＝6Ω，X＝8Ω，負載為 ，在最大功率傳輸中，何者正確？ (A)負載 ＝6+j8Ω(B)負載 ＝6-j8Ω (C)最大傳送到負載的功率約為 470W (D)最大傳送到負載的功率為 940W 。
複選題

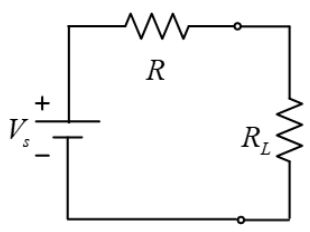

108. 下圖所示電路中，直流電源電壓VS=12V ，線路電阻R=4Ω ，調整負載電阻 RL，以產生最大功率傳輸至負載，則下列敘述何者正確？
(A)選擇RL=0Ω (B)選擇RL=4Ω (C)傳送負載功率為 9W (D)傳送負載功率為18W 。
複選題

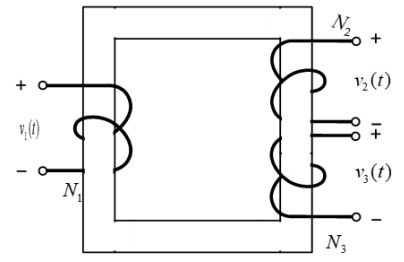

109. 變壓器有 3 個繞組如下圖所示，變壓器的匝數比為 N1:N2:N3＝1:2:3，當輸入電壓V1(t)=10sin(377t)V時，變壓器二次側v2(t)與三次側v3(t)的電壓為何？

(A)v2(t)=20sin(377t)V (B) v2(t)=-20sin(377t)V(C)v3(t)=30sin(377t)V(D) v3(t)=-30sin(377t)V。
複選題

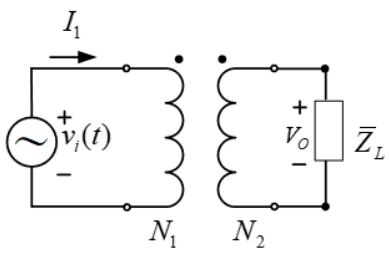

110. 電源vi(t)=150sin(377t)V ，匝數比N1:N2=1000:100 ，負載 ＝8Ω，則輸入端的等效輸入阻抗與輸入電流I1的有效值為何？
(A)＝800Ω (B) ＝80Ω (C)I1=0.13A (D)I1=0.26A 。
複選題

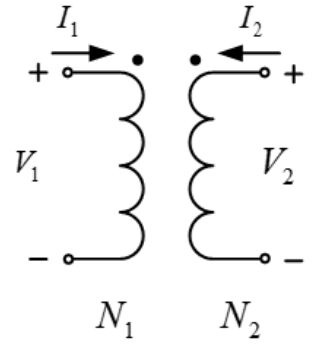

111. 理想變壓器的極性標示如下圖之黑點，則下列敘述何者正確？
(A)V1/V2=N1/N2(B)V1/V2=-N1/N2 (C)I1/I2=N2/N1 (D) I1/I2=-N2/N1。
複選題
112. 電源電壓 v(t)＝100sin(377t) V，交流電源送出的電流為 i(t)＝10sin(377t) A，則電源送出的瞬間功率 p(t)和平均功率 Pav為何？ (A)Pav＝500 W (B)Pav＝1000 W (C)p(t)＝500+500sin(377t) W (D)p(t)＝500+500sin(754t) W 。
複選題
113. 單相交流電壓 v(t)＝150sin(377t) V，輸出的電流為 i(t)＝10sin(377t -θ)A，當θ＝30°，則平均的實功率 P 與虛功率 Q 為何？ (A)P＝650 W (B)P＝1300 W (C)Q＝375 ＶAR (D)Q＝-375 VAR 。
複選題
114. 某三相平衡系統三相線電壓為 220V，接到三相負載 Y 接的每相阻抗，當＝6+j 8Ω時，則線電流有效值及輸出的三相平均(實)功率為何？ (A)線電流約 13 A (B)線電流約 22 A (C)三相平均功率約 2900 W (D)三相平均功率約 4900 W 。
複選題
115. 某三相平衡系統線電壓為 220V，接到三相 Y 接負載的每相負載 ，當＝6-j 8Ω時，則三相負載的總實功率及虛功率為何？ (A)三相實功率約為 2900 W (B)三相實功率約為 4900 W (C)三相虛功率約為 4900 VAR(D)三相虛功率約為 3900 VAR 。
複選題

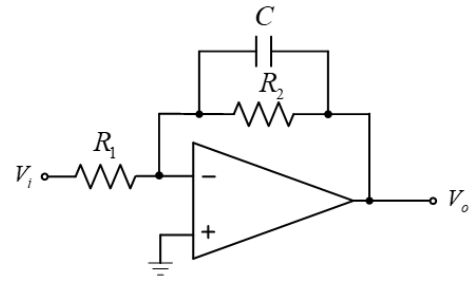

116. 運算放大器的濾波電路如下圖，運算放大器為理想特性，求放大器的直流放大倍率與濾波器的-3dB 頻率ω為何？
(A)放大倍數為-R2/R1(B)放大倍數為-(1+R2/R1) (C)低通濾波的頻率為ω＝1/R2C (D)低通濾波的頻率為ω＝1/R1C 。
複選題

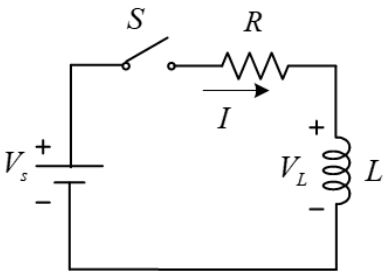

117. 下圖所示電路，開關 S 於 t＝0 閉合，VS=12V、R=3Ω、L=5mH，電感無儲存能量，則下列敘述哪些是正確？
(A)在 t＝0 秒時，I=0A，VL=0V (B)在 t＝0 秒時， (C)在 t＝1 秒時，(D)在 t＝1 秒時，I=0A，VL=12V 。
複選題
118. 若輸入弦波電壓峰值為 Vm，負載為純電阻，下列有關單相全波整流電路之描述何者正確？ (A)輸出電壓有效值為 0.5Vm(B)輸出電壓平均值為0.636Vm(C)輸出電壓之波形因數為 1.414 (D)輸出電壓之波形因數為1.11 。
複選題
119. 某三相平衡系統，負載為 Y 接線，若每相阻抗為 10∠30°Ω，負載端線電壓有效值為 381 V，則下列敘述何者正確？ (A)負載之無效功率為7.26kVAR (B)負載之視在功率為 14.52kVA (C)負載之功率因數為 0.866 (D)負載之平均功率為 7.26kW 。
複選題
120. 變壓器之開路試驗可測得下列何種參數？ (A)鐵心損失 (B)銅損失 (C)激磁電抗 (D)總漏電抗 。
複選題
121. 某 5 μF 的電容器，接到電壓 的電源上，則下列敘述何者正確？ (A)容抗為 530.5Ω (B)電容電流有效值為 0.293A (C)電源頻率為 50 Hz (D)無功功率為 22.8VAR 。
複選題
122. 有關理想變壓器，下列敘述何者正確？ (A)鐵損為零 (B)銅損為零 (C)耦合係數為零 (D)無漏磁 。
複選題
123. 兩個相同的電熱器，串聯使用時消耗了 300 瓦特(W)，若改為並聯使用，接到原電壓，則下列那些正確？ (A)消耗功率為 1200 瓦特(W) (B)消耗功率為 600 瓦特(W) (C)每個電熱器電流增為 2 倍 (D)電熱器電流不變 。
複選題
124. 有關感應電機轉差率之說明，下列敘述何者正確？ (A)煞車區轉差率大於1.0 (B)同步速度時轉差率為 1.0 (C)發電機區轉差率小於零 (D)堵轉(靜止時)轉差率為零 。
複選題
125. 有關同步發電機並聯運轉須滿足的條件，下列敘述何者正確？ (A)原動機的速率曲線隨負載的增加而增加 (B)發電機的電壓特性曲線隨負載的增加而增加 (C)相同的頻率 (D)相同的相序 。
複選題
126. 有關交流串激式電動機的描述，下列敘述何者正確？ (A)轉速會隨著負載電流的增加而增加 (B)電磁轉矩與電樞電流的平方成正比 (C)可以無載運轉 (D)可採用交流或直流電源 。
複選題
127. 某台 220 V，60 Hz，2kW，六極的三相感應電動機，在額定運轉時，其轉差率為 0.06，則下列敘述何者正確？ (A)定子繞組所產生的旋轉磁場對定子的轉速為 1200rpm (B)轉子的轉速為 1128rpm (C)轉子導體電流頻率為3.6Hz (D)轉子感應之旋轉磁場相對於定子的轉速為 1128rpm 。
複選題

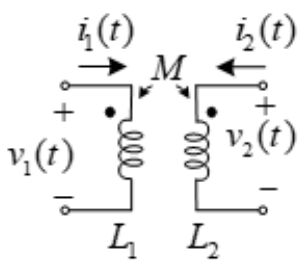

128. 下圖為互感電路，M 為互感，L1、L2為自感，下列電壓方程式何者正確？ (A) (B) (C)(D) 。
複選題
129. 下圖為互感電路，M 為互感，L1、L2為自感，下列電壓方程式何者正確？ (A) (B) (C)(D) 。
複選題
130. 三相平衡電力系統的線電壓有效值為 220 V，接到三相∆接的負載，且每相負載阻抗 ，則三相負載的總實功率(平均功率)P 及總虛功率 Q 為何？ (A)總實功率約為 3 kW (B)總實功率約為 8.7 kW (C)總虛功率約為 4 kVAR (D)總虛功率約為-12 kVAR 。
複選題
131. 單相負載端電壓 vL(t)= 150sin(377t)V，負載電流為 iL(t)= 20sin(377t - 60°)A，負載實功率(平均功率)PL與虛功率 QL為何？ (A)PL=750 W (B)PL=1800 W (C)QL=1300 VAR (D)QL=-1500 VAR 。
複選題
132. 三相弦波 4 極同步發電機與三相弦波 2 極同步發電機併聯，下列哪些條件是併聯的考慮條件？ (A)發電機輸出電壓相同 (B)發電機的頻率相同 (C)發電機的相位相同 (D)發電機的轉速相同 。
複選題
133. 下圖為電感的時域的電路，vL(t)為電感器端電壓，iL(t)為電感器的電流，Io為電感器的存有起始電流，若使用拉氏變換，則轉換至頻域分析時，下列哪些正確？
(A) (B) (C) (D)。
複選題
134. 下圖為電容器的時域的電路，vc(t)為電容器端電壓，ic(t)為電容器的電流，Vo為電容器的存有起始電壓，若使用拉氏變換，則轉換至頻域分析時，下列哪些正確？
(A) (B) (C) (D)。
複選題
135. 三相平衡電力系統的線電壓有效值為 220 V，接到三相 Y 接的負載，且每相負載阻抗 ，則三相負載的總實功率(平均功率)P 及總虛功率 Q 為何？ (A)總實功率約為 3 kW (B)總實功率約為 5 kW (C)總虛功率約為 4 kVAR 電感性 (D)總虛功率約為 4 kVAR 電容性 。

申論題 (0)
