所屬科目：工程力學概要

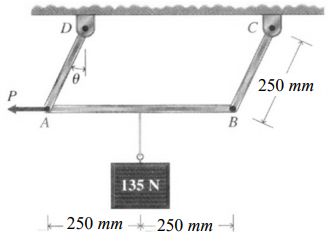

一、如圖示，兩平行桿件AD與BC長度均為250 mm，且與鉛錘方向夾角為θ=30° 水平桿件AB長度為500 mm於中點懸掛一物體重135 N，桿件不計重量且端 點均為鉸接，求平衡時所需之水平拉力為何？（25分）

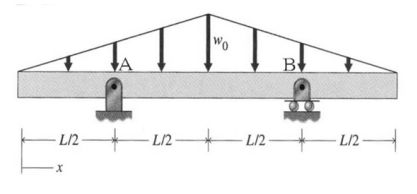

二、如圖示，長度為2L之梁，A點為鉸接B點為滾接，承受三角形分布力作用， 試繪出其剪力圖與彎矩圖，並標示出最大、最小之剪力與彎矩大小及其位置。（25分）
三、圖示桁架，於點C承受一水平力P作用，已知桿件BD之斷面積為1920 mm2， 楊氏係數為200 Gpa，且其伸長量不得大於0.8 mm，求最大作用力P為何？ （25分）
四、圖示桿件ABC，AB長L，BC長H，撓曲剛度EI為常數，A端為鉸接支承， B點為滾接支承，於C點承受水平力P作用，求C點水平位移及B點轉角。 （25分）
