所屬科目：工程力學概要

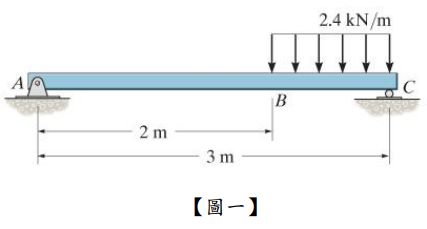

第一題： 如【圖一】所示，請計算 A 點與 C 點支承反力？並畫出其剪力與彎矩圖。【25 分；未列 出計算過程者，不予計分】

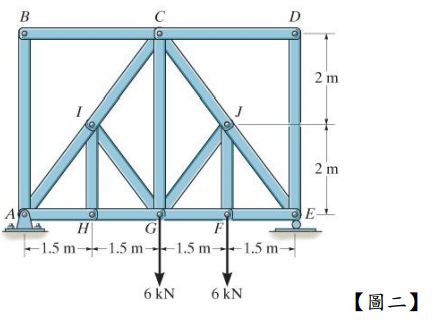

第二題： 請說明判斷“零力桿件”之原則？並指出【圖二】桁架中哪些桿件為“零力桿件”？並計算桁 架中 IC 與 CG 桿件之受力為何？（須標示出桿件受拉或受壓）【25 分；未列出計算過程者， 不予計分】

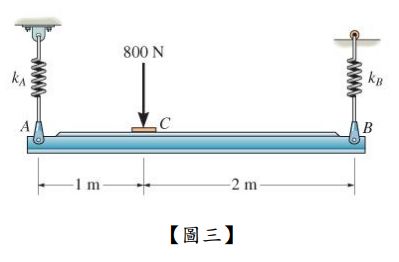

第三題： 如【圖三】所示，假設有一根樑兩端有彈簧懸吊住，該樑在未受力的情況下，其位置為 水平。今有一外力 800N 施加在該樑上，該樑要保持水平位置的條件下，A 點的彈簧彈性係 數 kA=10 N/m，請計算 B 點的彈簧彈性係數 kB 應該是多少？【25 分；未列出計算過程者， 不予計分】

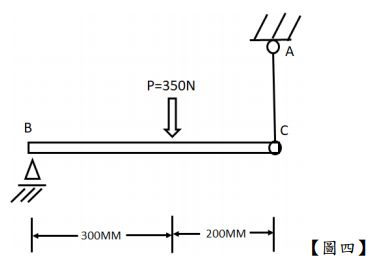

第四題： 【圖四】BC 桿重量不計，AC 為鋼線懸吊，鋼線橫斷面直徑 2MM，左端為鉸接。請計 算在 P 力作用下，鋼線(AC)產生內應力大小為何？【25 分；未列出計算過程者，不予計分】
