109年 - 109-2 技術士技能檢定學科_甲級：11600電力電子#88300

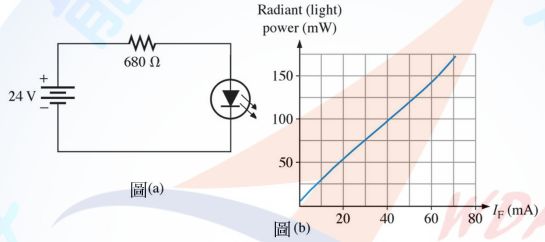

2. 下圖(a)中的 LED 所發出光線的特性如圖(b)所示。忽略 LED 的順向電壓，試求產生的輻射(光線) 功率，單位為 mW，下列何者正確？
(A)20mW(B)60mW(C)80mW(D)40mW。

3. 下圖所示之電路，R1 之作用為何？
(A)SCR 導通角之控制(B)限制電容 C1 之放電電流的大小(C)抑制閘流體之雜訊(D)吸收電源之湧浪電壓。

5. 如下圖所示，二極體為理想特性，若開關 S₁ 在時間 t＝0 時導通，且電感之電流初值為零，則電流i₁ 的響應為何？
(A) (B) (C) (D) 。

16. 使用 IGBT 之，220V，1HP VVVF 變頻器，其載波頻率一般約為多少？(A)200Hz～1.5kHz 可調 (B)1kHz～30kHz 可調(C)100kHz～200kHz 可調(D)50kHz～100kHz 可調。

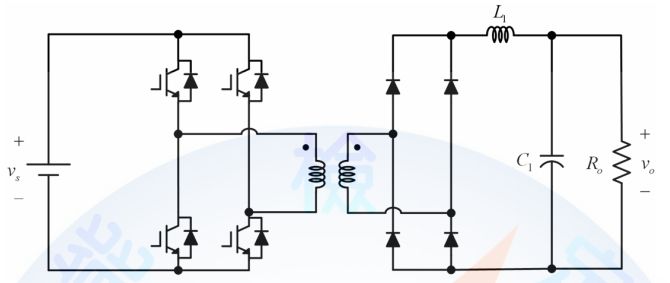

17. 如下圖所示，此功率轉換器為
(A)full-bridge converter(B)flyback converter(C)half-bridge converter(D)p ush-pull converter。

19. 一電壓源 vs(t)＝20cos(2t)V，串聯 RLC 電路，其中 R＝8Ω，L＝1H，C＝F，則電壓源之電流為多少安培？(A)2cos (2t+36.9°)(B)2cos(2t-53.1°)(C)2cos(2t-36.9°)(D)2cos (2t+53.1° )。

20. 下圖所示之電路，L₁＝2mH、L₂＝5mH、M＝3mH，則總電感應為多少亨利？
(A)4mH(B)13mH(C)10m H(D)1mH。

22. JK 正反器輸出之下一狀態 Q(t+1)等於(A) (B)JK(C) (D) 。

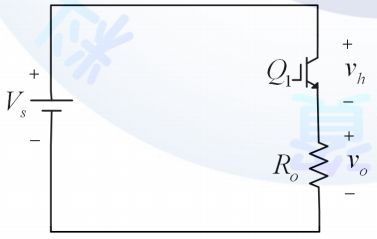

23. 下圖為降壓型直流截波器(step-downd power converter)，且電晶體為理想特性，若電晶體Q₁的切換頻率為 10kHz，其導通時間為 40μs， V_s＝100V，則輸出電壓V₀的平均值為何？
(A)80V(B)40V(C)50V(D)100V。

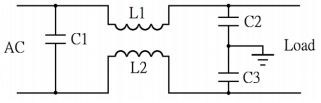

24. 如下圖所示之 AC 濾波器，下列敘述何者為錯誤？
(A)L1 與 L2 為用來抑制任何共模電流(B)C2 與 C3 為用來旁路往大地的共模電流(C)C1 為用來旁路任何低頻的差模電流(D)此濾波器乃用來消除共模和差模干擾電流。

25. 下圖所示之電路，其中兩個 SCR 之耐壓的選擇為何？
(A)SCR1＜SCR2(B)SCR1＝SCR2(C)SCR1＞SC R2(D)無特定之規則。

26. 下圖所示之符號，為何種元件之圖示符號？
(A)Darlington Power Transistor(B)GTO(C)IGBT(D)SCR。

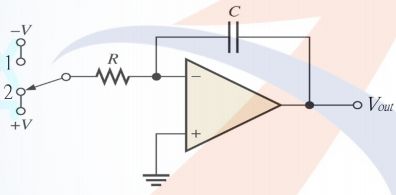

27. 下圖中的開關以固定的時間來回切換，試問其是何種振盪器？
(A)正弦波振盪器(B)方波振盪器(C)脈波振盪器(D)三角波振盪器。

28. 一直流降壓式轉換器之電路如下圖所示，設電路由理想元件組成，並操作於穩定狀態，V_S＝10V， R＝40Ω，V_o＝8V。若開關切換頻率為 50kHz，電感電流為連續，則電感最小為多少 μH？
(A)70(B)80(C)100(D)90。

31. 下圖所示之電路，其中兩個 SCR 之功能為何？
(A)並聯電路(B)SCR2 對 SCR1 之強制換流電路(C)SCR1 為主控開關，SCR2 為輔助觸發開關(D)觸發延遲電路。

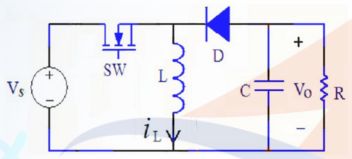

34. 一直流升降壓式轉換器之電路如下圖所示，設電路由理想元件組成，並操作於穩定狀態。開關切換頻率為 100kHz，V_S＝＝20V，V_o＝-30V，R＝10Ω，則使i_L 為連續之最小電感為多少 μH？
(A)2 (B)8(C)4(D)6。

35. 某，220V，1HP 之三相感應電動機，額定線電流 3.5A。設有合理之柔性啟動(Soft Starting)功 能，則在選用 IGBT 之電壓及電流額定時，下列何者較為合理？(A)600V，15A(B)1000V，10A(C)350 V，10A(D)600V，25A。

36. 下圖電路中，E＝5V，L＝200μH，電感初值電流為 2.5A，若開關 S"ON"，則 100μS 後電感電流為 多少安培？
(A)8A(B)5A(C)6A(D)10A。

37. 布林代數 等於(A)A⊙B(B) (C)A⊕B(D) 。

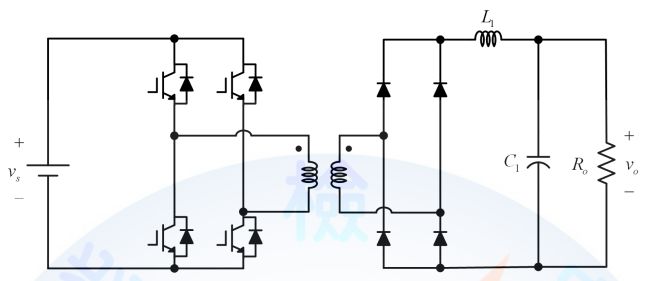

47. 如下圖所示，其電感 L₁ 及電容 C₁ 的功能敘述何者正確？
(A)作為低通濾波器用(B)作為變頻器使用(C)作為電流調節器用(D)作為整流器用。

49. 下圖所示之電路，其中主控 SCR 之導通延遲時間為何？
(A)SCR1-SCR2(B)以 SCR2 為準(C)以 SCR1 為準(D)SCR1+SCR2。

50. 下圖所示電路中，R_X 消耗之最大功率為多少瓦特？
(A)24W(B)18W(C)48W(D)36W。

53. 下圖電路中，由齊納(Zener)二極體組成的截波器，當輸入正弦波信號如下圖時，則其輸出為下列何種波形？
(A) (B) (C) (D) 。

56. 下圖所示電路中，a、b 兩端之等效電阻 R_ab 為多少 kΩ？
(A)7(B)2.66(C)1.33(D)4.5。

59. 一電壓 V(t)＝ cos (120πt+60° )伏特跨於 20Ω 電阻上，試求此電阻在瞬時功率任一週期內所消 耗的能量為多少焦耳？(A)1/2(B)1/5(C)1/3(D)1/4。

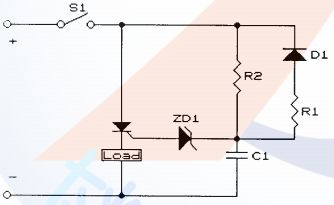

60. 下圖所示之電路，當其中的開關 S1 閉合(ON)之後，SCR 將如何？
(A)間歇導通(B)截止導通(C)延遲導 通(D)瞬間導通。

67. 下列選項中哪些屬於含粉末鐵芯電感器之元件符號？(A) (B) (C) (D) 。

68. 變壓器有 3 個繞組如下圖，變壓器的匝數比為 N₁ :N₂ :N₃＝1:2:3，當輸入電壓 V₁ (t)＝10sin(377t) V 時，變壓器二次側 V₂ (t)與三次側 V₃ (t)的電壓為
(A)V₃ (t)＝-30sin(377t) V(B)V₂ (t)＝20sin(377t) V(C)V₂ (t)＝-20sin(377t) V(D)V₃ (t)＝30sin(377t) V。

69. 下圖所示單相半波整流電路具有純電阻負載，v_i(t)＝V_m sin(377t) V，下列哪些選項正確?
(A)波形因數 約為 0.707(B)漣波因數約為 1.21(C)輸入功率因數約為 0.707(D)二極體 D 峰值逆向電壓為 2V _m。

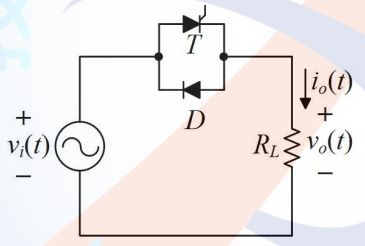

71. 下圖所示之交流電壓控制器電路，電源 V_i (t)＝ 120sin (2π60t)V，純電阻性負載，閘流體 T 激發 延遲角調在 ，下列哪些選項正確？
(A)電源側功率因數約為 0.866(B)負載端電壓平均值為 0V (C)平均輸入電流 0A(D)負載端電壓有效值約為 104V。

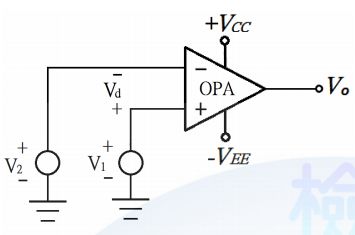

76. 下圖所示之運算放大器，其輸入電壓 V₁＝1.2mV，V₂＝1.0mV，其共模互斥比 CMRR ＝100dB，差動電壓增益 A_d 等於輸出電壓增益 A O 為 2×10⁵，下列敘述何者正確？
(A)其輸出電壓 V₀＝40±0.0022 V(B)其共模增益 A_C ＝±4(C)其共模電壓 V_C ＝1.1mV(D)其差動電壓 V_d ＝0.2mV。

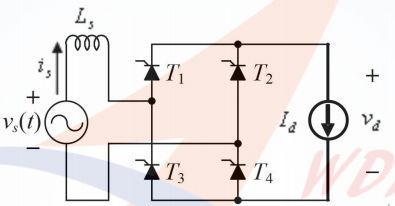

77. 下圖為單相全控全橋整流電路，交流電源 V_s(t)＝sin(377t)V，頻率為 60 Hz，含有交流側電感 L_S＝1.5 mH，若負載為 I _d＝20A，激發延遲角為 30°，下列哪些選項正確？
(A)含有交流側電感會 提高直流側輸出電壓(B)電源端之電流平均值為 10A(C)換向角度 u 約為 14°(D)直流側輸出電壓之平均 值 V_d 約為 79V。
