所屬科目:捷運◆基本電學
9. 如下圖所示電路,輸入對輸出最接近哪種濾波器? (A)低通濾波器 (B)帶通濾波器 (C)高通濾波器 (D)帶拒濾波器。
15. 如圖所示之電流表電路,若欲測試 0~1A 的電流範圍,則其分流電阻 Rsh 應為? (A) 0.01Ω (B) 0.1Ω (C) 1Ω (D) 10Ω。
20. 如圖所示,試求電路中的總電阻為何? (A) 0.5Ω (B) 1Ω (C) 2Ω (D) 5Ω。
28. 如下圖所示,根據克希荷夫電流定律,試求電流 I 最接近以下何者? (A) 5A (B) 10A (C) 15A (D) 20A。
29. 如下圖所示電路,求 a、b 兩端的等效電阻 Rab 為何? (A) 3Ω (B) 6Ω (C) 9Ω (D) 12Ω。
30. 已知電路如下圖,求 a、b 兩端的等效電阻 Rab 為何? (A) 1Ω (B) 1.33Ω (C) 1.66Ω (D) 2Ω。

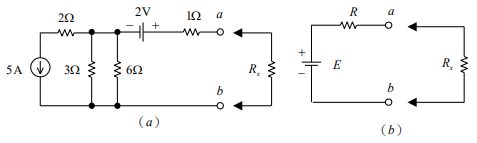

31. 如下圖所示電路,負載 Rx 端間之戴維寧等效電路之電壓及電阻分別為何? (A) 8V,2Ω (B) 8V, 3Ω (C) -8V,2Ω (D) -8V,3Ω。
32. 如下圖所示電路,求 a、b 兩端的諾頓等效電路之電流 IN 及電阻 RN 值分別為何? (A) 5A, 18Ω (B) 5A,10Ω (C) 7A,8Ω (D) 7A,10Ω。
33. 兩電感串聯如下圖所示,自感分別是 L1=3H、L2=5H、互感 M =1H,則 a、b 兩端總電感量是多少? (A) 9H (B) 7H (C) 6H (D) 10H。
35. 已知電路如下圖,求電流 I 為何?(A) 3A (B) 5A (C) 7A (D) 10A。
36. 每個電阻上所流過電流方向,如圖所示,若 i1=2A,i3=5A,i4=3A,i8=4A,則 i9,i6 之電流值分別為? (A) 11A,4A (B) 3A,4A (C) 11A,10A (D) 3A,10A。
37. 已知電路如下圖,該電路的戴維寧等效電阻為何? (A) 2Ω (B) 4Ω (C) 8Ω (D) 9Ω。
44. 已知電路如下圖,電路之時間常數為何? (A) 40μs (B) 50μs (C) 60μs (D) 80μs。
45. 已知電路如下圖,若開關 S 閉合後已達穩態,則電容跨壓 vC 最接近以下何者? (A) 40V (B) 20V (C) 10V (D) 0V。
46. 有一 R-C 串聯電路,若 R = 30Ω、C = 25μF、 ,則此電路的阻抗 Z 為 多少? (A) 39∠40°Ω (B) 39∠-50°Ω (C) 50∠37°Ω (D) 50∠-53°Ω。
49. 根據以下電路,找出 為純電阻的所在頻率? (A) 250k rad/s (B) 500 rad/s (C) 250 rad/s (D) 500k rad/s。
50. 請問以下帶通濾波器的共振頻率是多少? (A) 111krad/s (B) 100krad/s (C) 1krad/s (D)100rad/s。
