所屬科目:捷運◆基本電學
1. 如圖所示,求Va點之電壓值為何? (A)-33V (B)-27V (C)13V (D)18V
2. 如圖所示,流過5Ω之電流為多少? (A)0A (B)2A (C)4A (D)-4A
4. 如圖所示,已知R1消耗功率6W,試求V2的值為多少? (A)0V (B)2V (C)8V (D)24V
6. 如圖所示之電路,I2為多少? (A)22A (B)19A (C)13A (D)10A

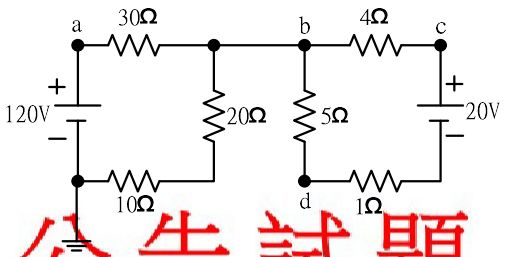

7. 如圖所示之電路,求c點電壓Vcd為多少? (A)18V (B)52V (C)60V (D)68V
9. 有一個10伏特的直流電壓接在一個4歐姆的電阻上,則兩分鐘內有多少電子通過 該電阻? (A)個電子 (B)個電子 (C)個電子 (D)個電子

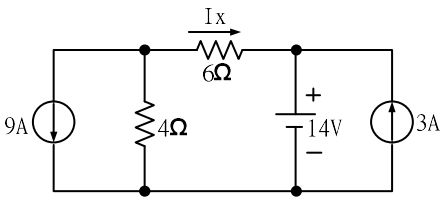

10. 如圖所示之電路,電路中Ix為多少? (A)10A (B)-10A (C)-8A (D)-5A
11. 如圖所示,假設電容C1為10μF充滿電後,把開關S由A移至B,則電容器C1之電壓降為80V後達到穩定。若電容器C2之初始電壓為零,試求電容器C2之值為多少? (A)5μF (B)12μF (C)14μF (D)24μF
13. 某正弦波電壓伏,則此波形第一個峰值發生在t等於幾秒時? (A)秒 (B)秒 (C)秒 (D)秒
14. 如圖所示,若電流方程式i(?) = 10t2 − 20t + 5 ( A ),試求t=4秒時Eab為何? (A)120mV (B)160mV (C)200mV (D)240mV
15. 如圖所示,開關SW閉合前後,電路功率因數皆為0.6,則為多少? (A)6Ω (B)8Ω (C)16Ω (D)32Ω
16. 如圖所示電路,= 100∠30° V,= 10∠−7° A,則電路中電阻R=? (A)12.5Ω (B)16Ω (C)25Ω (D)37.5Ω
17. 如圖所示電路,在頻率為500Hz時發生諧振,已知半功率頻寬為100Hz,則品質 因數Q值為多少? (A)5 (B)4 (C)3 (D)2
23. 如圖所示,R1=1Ω,R2=2Ω,R3=1Ω,R4=3Ω,I=1A,求電壓源E為多少伏特? (A)7V (B)8V (C)9V (D)10V

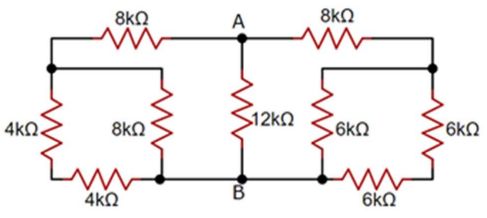

24. 如下圖所示,求AB兩端點之電阻值為多少? (A)2kΩ (B)4kΩ (C)6kΩ (D)8kΩ
25. 若將5個電阻接成如下圖電路,各別阻值分別為:R1=6Ω、R2=10Ω、R3=6Ω、 R4=6Ω與R5=2Ω,若以電錶量測a、b兩端點之電阻值,則所測得值最接近下列何者? (A)0Ω (B)1Ω (C)5Ω (D)10Ω
26. 有一陶瓷電容,其表面標示104(如下圖),將其接上穩定的10V直流電源,則 該電容器所儲存的能量為何? (A)5μJ (B)10μJ (C)100μJ (D)150μJ
27. 如下圖所示,將2個不同規格的電容器串聯,其規格與耐壓值分別為C1:6μF/100V、C2:12μF/200V,求a、b兩端點總電容量與能承受最大耐壓值為 多少? (A)18μF/200V (B)4μF/100V (C)18μF/150V (D)4μF/150V
28. 如下圖之電路,已知經過一段很長的時間,電路已達到穩態,求此時電容上的電壓值為多少? (A)15V (B)20V (C)25V (D)30V
29. 如下圖所示,S1與S2為開關,已知S2為斷開狀態且S1閉合一段時間為穩定狀 態,在t=0s時,將S1斷開,S2閉合,求此時電感器上的電壓為多少? (A)25V (B)40V (C)50V (D)100V
30. 有兩電流波形分別為i1(t) =10 cos(ωt-37°)A,i2(t) =–10sin(ωt+217°)A,求i1(t)+ i2(t) =? (A) (B) (C)14 sin(ωt-45°)A (D)
31. 如下圖,求電流I為? (A)2A (B)3A (C)6A (D)12A
32. 有一交流系統其電壓為,已知負載的消耗平均功率為3kW,功率 因數為0.6滯後,今想提高此系統功率因數至0.8,則需並聯何種元件與其功率值 為多少? (A)電感,1500W (B)電感,1550VAR (C)電容,1550VAR (D)電容,1750VAR
33. 有一負載電路接至交流電源,如下圖所示,交流電源v (t) =100sin(377t+20°)V,而經測量得知流過負載的電流i(t) =10sin(377-40°)mA,求 此負載的最大瞬間功率Pmax為何? (A)1500W (B)750W (C)1500mW (D)750mW
34. 有一平衡三相Y型電路中,其線電流與相電流大小關係是 (A)倍 (B)倍 (C)3倍 (D)相同
35. 求出下圖電流I為(A)12A (B)-12A (C)2A (D) -2A
36. 求出下圖電流I為 (A)1A (B)-1A (C)6A (D)-6A
37. 求下圖電流源之電流大小? ? (A)4A (B)6A (C)8A (D)12A
38. 如下圖,為使電阻得最大功率,則應為多少? (A)2Ω (B)3Ω (C)6Ω (D)∞Ω
39. 將電荷Q2從距離電荷Q1十公尺處移到五公尺處須做功10J,若將Q2從距離電荷 Q1五公尺處移到兩公尺處須做功多少? (A)4J (B)25J (C)30J (D)60J
40. 如圖所示,求等效電容量為 (A)3F (B)6F (C)12F (D)15F
41. 如下圖,當電路穩定後,電感L儲存多少能量? (A)0.01J (B)0.02J (C)0.03J (D)0.04J
42. 如下圖,當電路穩定後,電容C儲存多少能量? (A)0J (B)0.1J (C)1J (D)10J
43. 如下圖,若V(t) = 10 sin( 377? + 30°) + 10 cos 377t,則為X瓦特;若V(t) =10 sin( 377? + 30°) + 10 cos 754t,則為Y瓦特,X及Y各為? (A)X=30,Y=20 (B)X=30,Y=30 (C)X=20,Y=30 (D)X=20,Y=20
44. 如下圖,若開關S閉合前後電路的功率因數P.F均為0.8,求以及各為多少? (A) = 16Ω, = 8Ω (B) = 8Ω, = 16Ω (C) = 9Ω, = 18Ω (D) = 16Ω, = 32Ω
45. 如下圖,若頻率為f時,Z = 16 − 8iΩ; 當頻率變成2f時,新的Z’為? (A) 16 − 4iΩ (B) 16 − 16iΩ (C) 10 − 10iΩ (D) 32 − 16iΩ
46. 如下圖,若i1(t) = 10 sin( 3.14t + 30°)、i2(t) = 10 sin( 3.14t + 60°)請求出電阻R 得最大功率的時間t為?(A)0.25秒 (B)0.5秒 (C)0.45秒 (D)0.75秒
47. 如下圖,該電路之功率因數P.F為? (A) (B) (C)0.6 (D)0.8
48. 如下圖,已知V(t) = 20 + 20 ,試求交流電流表量得的數據為?
(A)2.5A (B)(C) 4A (D)

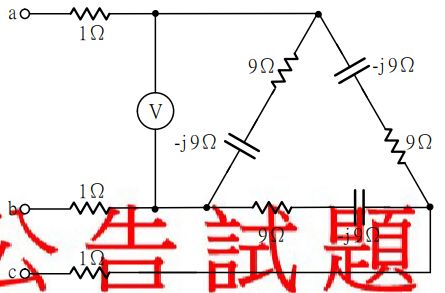

49. 如下圖,三相平衡電源,負相序acb,線電壓,求交流電壓表數值為? (A) (B) (C) (D)
50. 如下圖,三相平衡電源,負相序acb,線電壓 = 70V,負載為三相不平衡電路,求三相總功率為? (A)759W (B)793W (C)868W (D)937W
