110年 - 110-3 全國技術士技能檢定學科_甲級：11600電力電子#105103

1. 一直流降壓式轉換器之電路如下圖所示，設電路由理想元件組成。若開關切換頻率為 100kHz，責任週期 D 為 0.5，＝ 40V，R＝10Ω，L＝20μH，為多少 V？(A)18.5(B)20(C)30(D)21.5。

2. 放大器電路中，若有太多的接地點，則可能產生振盪，其原因為何？(A)電壓回授(B)電流回授(C)接地回路(D)電源的阻抗。

3. 下圖所示之電路，其電容抗為何？(A)628Ω(B)50Ω(C)936Ω(D)314Ω。

4. 下圖所示電路中，電流為連續，若正負半波對稱觸發且(T₁、T₄ )及(T₂、T₃ )成對導通，則波形為何？ (A) (B) (C) (D) 。

5. 日光燈管、水銀溫度計等，因含有哪一種重金屬，可能對清潔隊員造成傷害，應與一般垃圾分開處理？(A)鐵(B)汞(C)鉛(D)鎘。

6. 根據環保署資料顯示，世紀之毒「戴奧辛」主要透過何者方式進入人體？(A)透過雨水(B)透過觸摸 (C)透過飲食(D)透過呼吸。

7. 若 υ(t)＝60+60cosωt+80sinωt 伏特，則其有效值為多少伏特？(A)92.7V(B)60V(C)80V(D)107.8V。

8. 一只滿刻度(FSD)為 1mA 之電流表其內阻為 100Ω，若欲改裝成 0-30V 之電壓表，則其串聯電阻值應為多少？(A)29.9kΩ(B)299kΩ(C)2.99MΩ(D)2.99kΩ。

9. 下列哪一元件是電壓型觸發者？(A)GTO(B)BJT(C)SCR(D)IGBT。

10. 下圖所示電路，欲使負載能吸收最大功率其負載阻抗為多少 Ω？(A)5-j5(B)2.5-j2.5(C)5+j5(D)2.5 +j2.5。

11. 如下圖所示之 AC 濾波器，下列敘述何者為錯誤？(A)C1 為用來旁路任何低頻的差模電流(B)此濾波器乃用來消除共模和差模干擾電流(C)C2 與 C3 為用來旁路往大地的共模電流(D)L1 與 L2 為用來抑制任何共模電流。

12. 一交流電路，設通過阻抗 Z＝6+j8Ω 之電流有效值為 6∠30°安培，則此電路消耗之有效功率為多少瓦特？(A)360W(B)120W(C)60W(D)216W。

13. 某波形由 80V 直流成份及有效值 60V 之交流成份所組成，則其波形因數為多少？(A)1.75(B)1.5(C)1 (D)1.25。

14. 下圖所示之電路，若負載為電阻性，則在開關 S1 閉合(ON)之瞬間，其接點上之火花現象為何？ (A)無火花(B)反應負載電流之火花(C)火花時有時無(D)反應對 C1 之充電電流的火花。

15. RC 耦合(交連)電路中，常把 C 值取大，其原因是(A)產生較佳的穩定偏壓(B)防止低頻衰減(C)減少功率消耗(D)增加級與級間之直流成份通過。

16. 下列十六進位數值何者不屬於偶同位(Even Parity)？(A)41(B)67(C)E7(D)3F。

17. A 受僱於公司擔任會計，因自己的財務陷入危機，多次將公司帳款轉入妻兒戶頭，是觸犯了刑法上之何種罪刑？(A)偽造文書罪(B)侵占罪(C)洩漏工商秘密罪(D)詐欺罪。

18. 公司總務部門員工因辦理政府採購案，而與公務機關人員有互動時，下列敘述何者「正確」？(A) 以借貸名義，餽贈財物予公務員，即可規避刑事追究(B)對於機關承辦人，經常給予不超過新台幣 5 佰元以下的好處，無論有無對價關係，對方收受皆符合廉政倫理規範(C)因民俗節慶公開舉辦之活動，機關公務員在簽准後可受邀參與(D)招待驗收人員至餐廳用餐，是慣例屬社交禮貌行為。

19. 下圖電路中，E＝5V，L＝200μH，電感初值電流為 2.5A，若開關 S"ON"，則 100 後電感電流為多少安培？(A)5A(B)8A(C)10A(D)6A。

20. 下圖所示之電路，其中主控 SCR 之導通延遲時間為何？(A)以 SCR1 為準(B)SCR1-SCR2(C)以 SCR2 為準(D)SCR1+SCR2。

21. 下列何者不屬於 IEEE-488 之匯流排？(A)資料匯流排(B)位址匯流排(C)資料傳送控制線(D)信號接地線。

22. 以下何者非伺服型馬達應具有之特性？(A)重量輕(B)體積小(C)高慣性(D)可靠性高。

23. 下列有關工作場所安全衛生之敘述何者有誤？(A)勞工應定期接受健康檢查(B)對於勞工從事其身體或衣著有被污染之虞之特殊作業時，應備置該勞工洗眼、洗澡、漱口、更衣、洗濯等設備(C)事業單位應備置足夠的零食自動販賣機(D)事業單位應備置足夠急救藥品及器材。

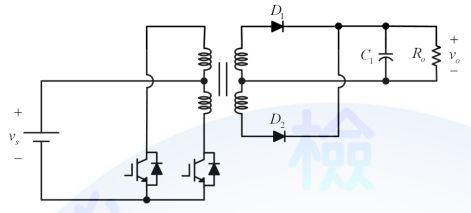

24. 如下圖所示，此功率轉換器為(A)flyback converter(B)forward converter(C)half-bridge converter(D)pus h-pull converter。

25. 一般大馬力之馬達控制系統在操作時，其電源加入之順序為何？(A)無特別規定(B)先加入控制電路電源，再加入馬達之電力電源(C)兩電源同時加入(D)先加入馬達之電力電源，再加入控制電路電源。

26. 變壓器耦合型 A 類放大器，使用一個 30:1 的變壓器推動 4Ω 負載，則變壓器輸入端的等效交流電阻為多少？(A)5.6kΩ(B)1kΩ(C)3.6kΩ(D)2kΩ。

27. 電冰箱放置處，四周應至少預留離牆多少公分之散熱空間，以達省電效果？(A)5(B)20(C)15(D)10。

28. 下列何者不屬於抑制電磁干擾 (EMI)的方法？(A)遮蔽(B)隔離(C)濾波(D)耦合。

29. 事業單位之勞工代表如何產生？(A)由勞資雙方協議推派之(B)由勞工輪流擔任之(C)由企業工會推派之(D)由產業工會推派之。

30. 室內裝修業者承攬裝修工程，工程中所產生的廢棄物應該如何處理？(A)倒在偏遠山坡地(B)委託合法清除機構清運(C)交給清潔隊垃圾車(D)河岸邊掩埋。

31. 某功率電晶體附有散熱片，其，電晶體接合面最高溫度；＝0. 5℃/W； 5℃/W；，若周圍溫度為 25℃，則該晶體所能承受的最大功率散逸為多少？(A)34.6 W(B)28.8W(C)16.6W(D)14.4W。

32. 下列何者不是高頻轉換器提高轉換效率之方法？(A)外加緩震電路(B)採用磁性元件(C)使用快速切換元件(D)零電壓或零電流切換。

33. 「勞工腦心血管疾病發病的風險與年齡、吸菸、總膽固醇數值、家族病史、生活型態、心臟方面疾病」之相關性為何？(A)無(B)可正可負(C)正(D)負。

34. 關於綠色採購的敘述，下列何者錯誤？(A)採購回收材料製造之物品(B)以精美包裝為主要首選(C)採購的產品對環境及人類健康有最小的傷害性(D)選購產品對環境傷害較少、污染程度較低者。

35. 在檢修電路中，若發現濾波電容器有發熱現象，則表示該電容器(A)耐壓不足(B)電容量不足(C)耐電流不足(D)漏電流過大。

36. 如果你擔任公司採購的職務，親朋好友們會向你推銷自家的產品，希望你要採購時，你應該(A)適時地婉拒，說明利益需要迴避的考量，請他們見諒(B)既然是親朋好友，就應該互相幫忙(C)建議親朋好友將產品折扣，折扣部分歸於自己，就會採購(D)可以暗中地幫忙親朋好友，進行採購，不要被發現有親友關係便可。

37. 在 SCR 控制電路中，若觸發角 α 愈大，表示負載消耗功率(A)愈大(B)不一定(C)不變(D)愈小。

38. 若一電路以微分方程式表示為：，式中為輸入函數，為輸出函數；則此電路轉移函數之極點(pole)為：(A)2，–3(B)2，3(C)–2，3(D)–2，–3。

39. 某 3ψ，440V，10HP 之三相感應電動機，額定線電流 12A，有柔性啟動(Soft Starting)功能，則在選用何種電壓及電流額定之 IGBT 較適當？(A)1600V，75A(B)800V，50A(C)800V，10A(D)1200 V，50A。

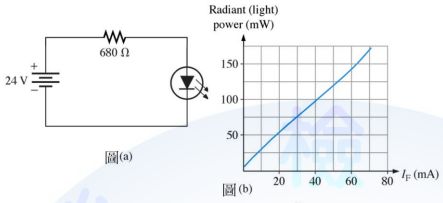

40. 下圖(a)中的 LED 所發出光線的特性如圖(b)所示。忽略 LED 的順向電壓，試求產生的輻射(光線) 功率，單位為 mW，下列何者正確？(A)60mW(B)40mW(C)20mW(D)80mW。

41. 使用 IGBT 之 3ψ，220V，1HP VVVF 變頻器，其載波頻率一般約為多少？(A)50kHz～100kHz 可調(B)100kHz～200kHz 可調(C)1kHz～30kHz 可調(D)200Hz～1.5kHz 可調。

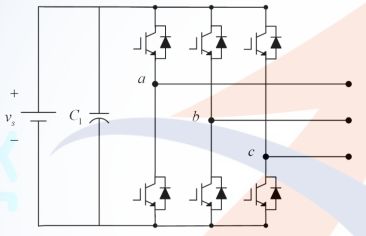

42. 如下圖所示，下列敘述何者正確？(A)此為直流-直流功率轉換器用(B)可將直流電源轉換為三相電源使用(C)此功率轉換器為電流源變頻器(D)此為交流-交流功率轉換用。

43. 下圖所示之符號，為何種元件之圖示符號？(A)IGBT(B)BJT(C)GTO(D)FET。

44. 照明控制可以達到節能與省電費的好處，下列何種方法最適合一般住宅社區兼顧節能、經濟性與實際照明需求？(A)走廊與地下停車場選用紅外線感應控制電燈(B)加裝 DALI 全自動控制系統(C)晚上關閉所有公共區域的照明(D)全面調低照明需求。

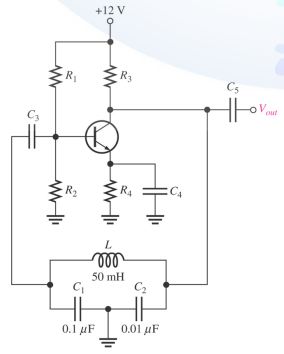

45. 下圖的振盪器中，假設回授電路的負載效應很小可以忽略，而且品質因數 Q 大於 10，此震盪頻率為(A)17.46kHz(B)174.6kHz(C)74.6kHz(D)7.46kHz。

46. 下圖所示電路中，消耗之最大功率為多少瓦特？(A)24W(B)36W(C)48W(D)18W。

47. 布林代數可簡化為(A) (B)BD(C) (D)ABD。

48. 一頻率計數器之時基為 1ms，則其量測外部信號頻率之解析度為(A)10Hz(B)1Hz(C)1000Hz(D)100H z。

49. 下圖所示電路中，達靈頓功率電晶體(Darlington's Power Transistor)之二極體 SUD 功能為(A) 之旁路(B)之迴路(C)漏電流之旁路(D)提升功率電晶體之耐壓。

50. 阿哲是財經線的新聞記者，某次採訪中得知 A 公司在一個月內將有一個大的併購案，這個併購案顯示公司的財力，且能讓 A 公司股價往上飆升。請問阿哲得知此消息後，可以立刻購買該公司的股票嗎？(A)不可以，屬於內線消息，必須保持記者之操守，不得洩漏(B)可以，有錢大家賺(C)可以，不賺白不賺(D)可以，這是我努力獲得的消息。

51. 某電晶體之最高接面溫度，若熱阻，而周圍溫度，則此電晶體之最大功率散逸為多少？(A)110W(B)100W(C)125W(D)135W。

52. 下圖所示之串聯諧振電路中，自然頻率(Natural Frequency)為、輸入訊號為一頻率之 PWM 方波電壓源，當時，此諧振電路呈下列何種負載特性？(A)電容性(B)電阻性(C)主動性(D)電感性。

53. 下列何種熱水器所需能源費用最少？(A)天然瓦斯熱水器(B)熱泵熱水器(C)柴油鍋爐熱水器(D)電熱水器。

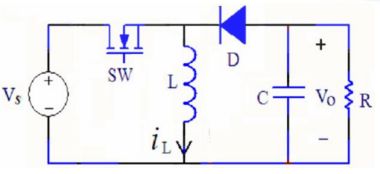

54. 一直流升降壓式轉換器之電路如下圖所示，設電路由理想元件組成，並操作於穩定狀態。開關切換頻率為 100kHz，，R＝10Ω，則使為連續之最小電感為多少 μH？(A)4 (B)8(C)2(D)6。

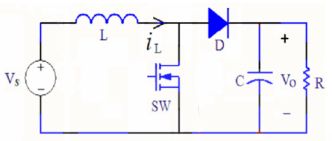

55. 一直流升壓式轉換器之電路如下圖所示，設電路由理想元件組成，並操作於穩定狀態。若開關切換頻率為 100kHz，，R＝4Ω，L＝20μH，若為連續，則之最小值為多少 A？(A)6.25(B)7(C)8.75(D)5。

56. 四公尺以內之公共巷、弄路面及水溝之廢棄物，應由何人負責清除？(A)環保志工(B)相對戶或相鄰戶分別各半清除(C)里辦公處(D)清潔隊。

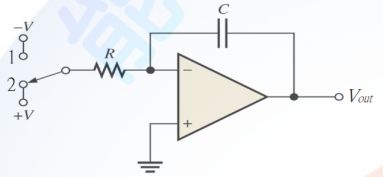

57. 下圖中的開關以固定的時間來回切換，試問其是何種振盪器？(A)三角波振盪器(B)脈波振盪器(C)方波振盪器(D)正弦波振盪器。

58. 微處理器使用中斷 I/O 時，其硬體介面電路必須要能(A)產生中斷信號(B)產生 TIME OUT 信號(C)作輸出／輸入的連繫交握(Handshaking)控制(D)接收中斷信號。

59. 如下圖所示，、R₁ ＝100Ω、C₁ ＝100μF，常開關S₁導通且穩態時，電容C₁端電壓值為何？(A)0V(B)5V(C)10V(D)3V。

60. 下列何者非為防範有害物食入之方法？(A)有害物與食物隔離(B)常洗手、漱口(C)穿工作服(D)不在工作場所進食或飲水。

複選題

61. 變壓器有 3 個繞組如下圖，變壓器的匝數比為 N₁ :N₂ :N₃＝1:2:3，當輸入電壓 V₁ (t)＝10sin(377t) V 時，變壓器二次側 V₂ (t)與三次側 V3 (t)的電壓為(A)V₃ (t)＝-30sin(377t) V(B)V₂ (t)＝20sin(377t) V (C)V₂ (t)＝-20sin(377t) V(D)V₃ (t)＝30sin(377t) V。

複選題
62. 有關電力轉換器之敘述何者正確？(A)在低壓大電流輸出之條件下，需使用同步整流技術，方可降低開關切換損失，以提升轉換器效率(B)輸出電容器之等效串聯電感效應在數百 kHz 的切換頻率才明顯(C)輸出電容器之等效串聯電阻為造成輸出電壓漣波的因素之一(D)電晶體開關截止後，二極體立即導通以傳導電感器電流之行為稱為飛輪(free-wheeling)。

複選題
63. 下列哪些為可用來設計數位電路的硬體描述語言？(A)VHDL(B)C#(C)Python(D)Verilog。

複選題
64. 理想的電感器與電容器，在無直流成分穩態週期的電壓與電流操作時，下列哪些選項正確？(A)電感器有效電壓為零(B)電容器有效電流為零(C)電容器平均電流為零(D)電感器平均電壓為零。

複選題

65. 下圖電路中 SCR 之觸發電壓(trigger voltage)VT＝0.75V、觸發電流(trigger current) 及保持電流(holding current)，下列哪些選項正確？(A)SCR 切斷(off)時之輸出電壓 (B) 小於 0.6V 時，SCR 切斷(C)能觸發 SCR 之輸入電壓大於 7.75V(D)陽極電流小於 6mA 時，SCR 仍可保持導通。

複選題
66. SPI(serial peripheral interface)通訊協議具有下列哪些特性？(A)僅適用於一對一傳輸架構(B)可採全雙工通訊模式(C)為一種串列通訊協議(D)可採用三線或四線接線方式。

複選題

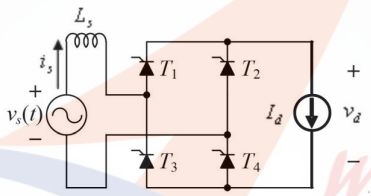

67. 下圖為單相全控全橋整流電路，交流電源＝110√2 sin(377t)V，頻率為 60 Hz，含有交流側電感，若負載為，激發延遲角為 30°，下列哪些選項正確？(A)換向角度 u 約為 14°(B)直流側輸出電壓之平均值約為 79V(C)含有交流側電感會提高直流側輸出電壓(D)電源端之電流平均值為 10A。
