111年 - 111 地方政府特種考試_五等_電子工程：電子學大意#112600

1 如圖之 JFET 電路，若= 3 mA，= -3 V，則約為何？
(A) 1.5 V (B) 3.5 V (C) 5.5 V (D) 7.5 V

4 某雙極性接面電晶體（BJT）在主動區（active region）的 β= 120，當此電晶體工作在飽和區（saturation region）時，下列何者不可能是其值？
(A) 125 (B) 115 (C) 110 (D) 10

6 工作在飽和區的空乏型 N 通道 MOSFET， = 4 mA，= -3 V，若 =16 mA，為何？ (A)3V (B)6V (C)9V (D) 12 V

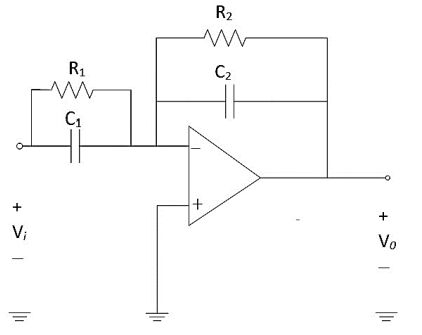

8 一電路如圖所示，R₁ 與 C₁ 並聯，R₂ 與 C₂ 並聯。Vi 為直流時，為何？
(A)-R₂/R₁ (B) 1+ R₂/R₁ (C)-C₁/C₂ (D) 1+ C₁/C₂

9 承上題，當 Vi 電壓為極高頻時，試求值趨近於下列何者？ (A)-R₂/R₁ (B) 1+ R₂/R₁ (C)-C₁/C₂ (D) 1+ C₁/C₂

10 如圖之電路，已知每個二極體的切入電壓為 0.7 V，當時，則電阻 R 為何？
(A) 0.6 kΩ (B) 1.2 kΩ (C) 2.4 kΩ (D) 4.8 kΩ

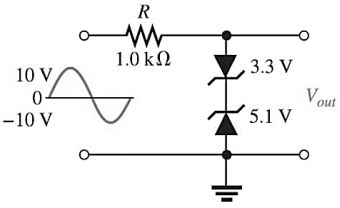

11 假設二極體導通電壓為 0.7 V，圖中電路輸出波形正、負峰值電壓分別為何？
(A) 4.0 V、-5.8 V (B) 5.1 V、-3.3 V (C) 5.8 V、-4.0 V (D) 3.3 V、-5.1 V

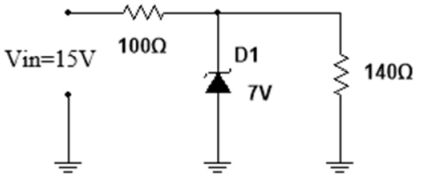

12 圖為一典型的負載電壓調節器，流過稽納二極體的電流為何？
(A) 50 mA (B) 30 mA (C) 80 mA (D) 0 mA

15 若輸入電壓訊號為 Vin = 12 sin(ωt)V，二極體導通電壓為 0.7 V。下列輸出 Vo 波形圖，何者正確？
(A) (B) (C) (D)

16 圖為箝位器及其輸出波形，二極體導通時電壓為 0.7 V。請問要得到這樣的輸出波形，電路中的 Vdc 要給多少？
(A) 0.7 V (B) 4.3 V (C) 6.3 V(D) 9.3 V

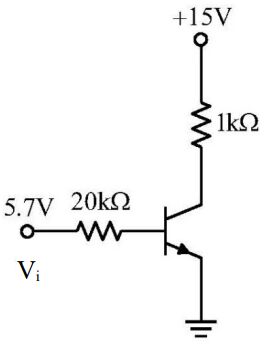

18 下圖之電路中，若 Vi = 5.7 V，欲使電晶體操作於飽和區，且= 0.7 V、= 0.2 V，下列敘述 何者正確？
(A)= 14 mA (B) β ≥ 59.2 (C)= 0.35 mA (D) α = 0.8 Vi

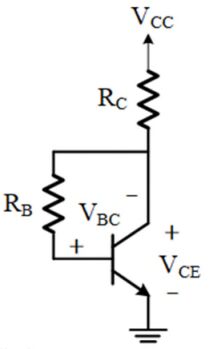

19 有關圖中的偏壓電路之特性，下列敘述何者錯誤？
(A)電阻具有負回授作用 (B)電晶體不會進入飽和區 (C)永遠是逆向偏壓 (D)溫度上升時上升

20 有關空乏型 MOSFET 之操作特性，下列敘述何者錯誤？ (A)空乏型 MOSFET 所加的可為正值或負值 (B)對於 n 通道的空乏型 FET，若增加正值會使變小 (C)空乏型 MOSFET 所加的= 0，可以不為零 (D)欲使 n 通道的空乏型 MOSFET 的= 0，則所加的需為負值

21 雙極性接面電晶體（BJT）之 β = 200，熱電壓= 25 mV。若此電晶體工作於集極電流= 0.25 mA， 則其小訊號模型參數約為何？ (A) 100 Ω (B) 50 Ω (C) 40 Ω (D) 20 Ω

22 有關雙極性接面電晶體（BJT）共基極放大器電路之敘述，下列何者錯誤？ (A)輸入阻抗大於輸出阻抗 (B)輸入與輸出電壓同相 (C)電流增益 < 1 (D)輸出電流為集極電流

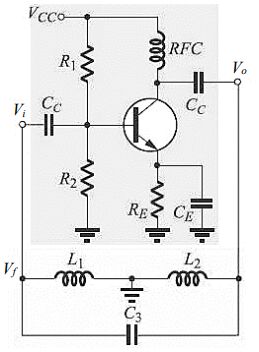

27 圖示電路中，L₁ = 20 μH、L₂ = 80 μH、C₃ = 16 pF，則使電路維持振盪之放大電路臨界電壓增益值 Av 為何？
(A) 0.25 (B)-0.25 Vo (C)-4 Vi (D)-8 Vf

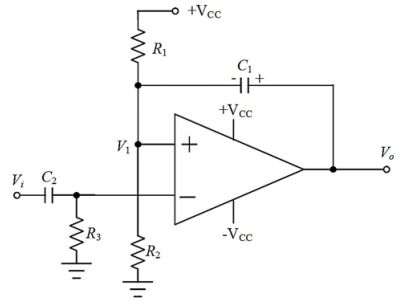

28 如圖 IC 單穩態多諧振盪器，當觸發信號由 Vi 注入時，開始產生脈波於 IC 的 Vo 上呈現，決定脈波寬度的主要元件為何？
(A) R₁//R₂ 和 C₂ (B) R₃ 和 C₁ (C) R₁//R₂ 和 C₁ (D) R₃ 和 C₂

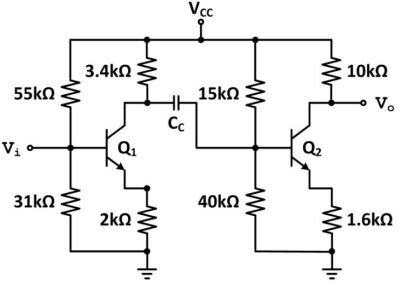

31 已知圖中電晶體 Q₁ 之 β₁=150，=2.2 kΩ，Q₂ 之 β₂ =220，=1.4 kΩ。如需考慮耦合電容器 對電壓增益的影響，且欲控制其 3dB 頻率在 100 Hz 以下，則的大小可以是下列何者？
(A) 22 nF (B) 220 nF (C) 2.2 μF (D) 22 μF

32 圖示電路，= +10 V、= -10 V、= 2 kΩ，若電晶體 = 0.7 V，= 0.2 V，且工作在飽和區 （Saturation Region），則下列何者為可能的電阻？
(A) 2.5 kΩ (B) 1.9 kΩ (C) 1.3 kΩ (D) 0.9 kΩ

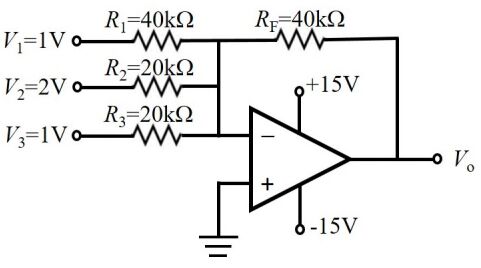

35 如圖所示理想運算放大器電路，輸出電壓 Vo 為何？
(A)-2.5 V (B)-4 V (C)-7 V (D)-15 V

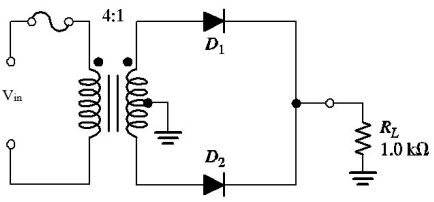

36 如圖所示電路，假設二極體導通電壓為 0.7 V，輸入電壓有效值為，求輸出電壓的峰值為何？
(A) 15 V (B) 14.3 V (C) 10.6 V (D) 29.3 V

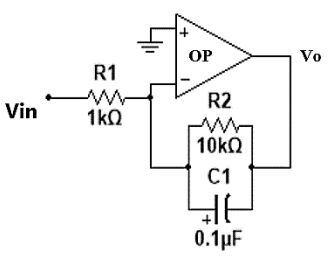

37 下圖為何種濾波器電路？
(A)主動高通濾波器 (B)主動低通濾波器 (C)被動高通濾波器 (D)被動低通濾波器

38 電路及輸入端的電壓波形如圖所示，若二極體的切入電壓為 0.7 V，則輸出電壓波形在低於幾伏特會被截除？
(A)-12.7 V (B)-30 V (C) 11.3 V (D) 12.7 V

39 MOSFET 電路如下圖所示，若= 2 mA/V²，則關於此 MOSFET 電路之敘述，下列何者正確？
(A) = 2.25 mA (B) MOSFET 操作在飽和區（saturation region） (C)此 MOSFET 電路適合作為線性放大器 (D) = 6.55 kΩ

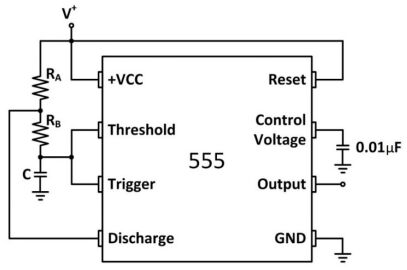

40 下圖為 555 計時器應用電路。其中為 1/4 W 的電阻器，外觀標示著色碼-「橙橙棕」，代表其電阻 值為 330 Ω。另外電阻器上表示其大小的色碼為「棕灰紅」 ；而電容器 C 為一陶瓷電容，外觀上打印有 103 之字樣。下列敘述何者錯誤？
(A)此應用電路為一無穩態多諧振盪器 (B)輸出端（Output）的振盪頻率為 50 kHz (C)= 1.8 kΩ (D) C = 0.01μF
