113年 - 113 全國技術士技能檢定學科_在校生工業類_丙級：02800 工業電子#130503

1. 直流電源的頻率為 (A)∞Hz (B)0Hz (C)100Hz (D)50Hz。

2. 在金屬板上劃線，應使用 (A)奇異筆 (B)鉛筆 (C)劃線針 (D)粉筆。

3. 十進位數 38，其等效之 BCD 碼為 (A)111000 (B)100110 (C)00111000 (D)00100110。

4. 放大器的偏壓選擇不當，將引起 (A)相位失真 (B)波幅失真 (C)頻率失真 (D)輸入信號短路。

5. 對於吹哨者保護規定，下列敘述何者有誤？ (A)為實施勞動檢查，必要時得告知事業單位有關勞工申訴人身分 (B)事業單 位不得對勞工申訴人終止勞動契約 (C)任何情況下，事業單位都不得有不利勞工申訴人之行為 (D)勞動檢查機構受理勞工 申訴必須保密。

6. 透過淋浴習慣的改變就可以節約用水，以下的何種方式正確？ (A)淋浴沖澡流下的水，可以儲蓄洗菜使用 (B)淋浴時抹肥 皂，無需將蓮蓬頭暫時關上 (C)淋浴流下的水不可以刷洗浴室地板 (D)等待熱水前流出的冷水可以用水桶接起來再利用。

7. 發光二極體(LED)導通時順向電壓降約為 (A)1.6V (B)0.3V (C)5V (D)0.7V。

8. TTL 74 系列中，下列何者的處理速度最快？ (A)74H (B)74L (C)74LS (D)74S。

9. 一理想的電流源，其內阻應為 (A)零 (B)隨負載而定 (C)固定值 (D)無窮大。

10. 示波器上之校準電壓其輸出波形通常為 (A)方波 (B)三角波 (C)鋸齒波 (D)正弦波。

11. 下圖所示之 E 訊號為

(A)接地點 (B)低電位致能 (C)反向輸出 (D)浮接點。

12. 下列元件何者具有電氣隔離作用 (A)光耦合器 (B)二極體 (C)電晶體 (D)場效電晶體。

13. 有流產病史之孕婦，宜避免相關作業，下列何者為非？ (A)避免重體力勞動的職務 (B)避免砷或鉛的暴露 (C)避免每班站立7 小時以上之作業 (D)避免提舉 3 公斤重物的職務。

14. Q 表可來測量元件之 (A)電路的漏電量 (B)電晶體之 hfe (C)電感量及線圈 Q 值 (D)電容器之容量。

15. 表面黏著技術的電阻、電容尺寸規格下列何者為非？ (A)1212 (B)0603 (C)1206 (D)0201。

16. 示波器使用外部同步信號來進行同步控制時 SYNC 開關應置於 (A)LINE (B)＋ (C)－ (D)EXT 之位置。

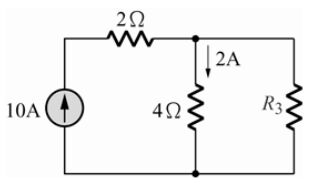

17. 如圖所示，R ₃ 的電阻值應該為

(A)1Ω (B)2Ω (C)4Ω (D)8Ω。

18. 如圖電晶體零件的外型稱為

(A)TO92 (B)TO220 (C)TO3 (D)TO5。

19. 大多數的吸菸者都嘗試過戒菸，但是很少自己戒菸成功。吸菸的同事要戒菸，怎樣建議他是無效的？ (A)鼓勵他撥打戒 菸專線 0800-63-63-63，取得相關建議與協助 (B)戒菸是自己意願的問題，想戒就可以戒了不用尋求協助 (C)建議他參加醫 院或衛生所辦理的戒菸班 (D)建議他到醫療院所、社區藥局找藥物戒菸。

20. 某電阻器兩端電壓為 10 伏特，電流為 400 毫安培，若流過此電阻器之電流為 1 安培時，電壓為 (A)100V (B)25V (C)10V (D)50V。

21. 放流水標準，依水污染防治法應由何機關定之：

A.中央主管機關；B.中央主管機關會同相關目的事業主管機關；C.中央 主管機關會商相關目的事業主管機關？ (A)僅 C (B)僅 A (C)ABC (D)僅 B。

22. 5∠53°之共軛複數為 (A)5∠－53° (B)5∠53° (C)－5∠－53° (D)－5∠53°。

23. 常用 CMOS 系列 IC 之雙排包裝(DIP)的腳距為 (A)0.4 英吋 (B)0.1 英吋 (C)0.3 英吋 (D)0.2 英吋。

24. 下圖以布林(Boolean)代數式表示為

(A)F＝A⊕B (B)F＝A＋B (C)F＝A‧B (D)F＝A⊙B。

25. 下列何者無法用指針式三用電表量測其參數 (A)電壓 (B)電流 (C)漏電流 (D)頻率。

26. 正常使用鑽床鑽 PCB 時，其檔位應使用 (A)高速檔 (B)中速檔 (C)隨意 (D)低速檔。

27. 功率電晶體的集極與外殼通常接在一起，其最主要目的是 (A)製作方便 (B)容易辨認 (C)美觀 (D)散熱較好。

28. 在 N 型半導體裡，電洞的濃度將隨溫度的升高而 (A)無關 (B)增加 (C)對數關係增加 (D)減少。

29. 下列各邏輯電路元件，何者消耗功率最低？ (A)DTL (B)ECL (C)TTL (D)CMOS。

30. 指針式三用電表表頭為直流電流表，通常以下列何種型式為主？ (A)整流式 (B)感應式 (C)動鐵式 (D)永磁動圈式。

31. 操作金屬機殼進行鑽孔加工後，需使用器具 (A)挫刀 (B)中心沖 (C)烙鐵 (D)熱風槍。

32. 雙金屬片受熱時會向 (A)先向膨脹係數較大側，再向膨脹係數較小側 (B)膨脹係數較大側 (C)先向膨脹係數較小側，再向膨 脹係數較大側 (D)膨脹係數較小側。

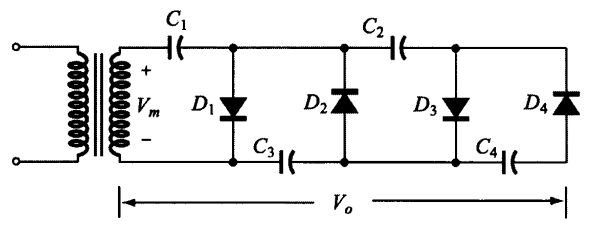

33. 下圖倍壓整流電路應為多少倍

(A)六倍 (B)三倍 (C)四倍 (D)二倍。

34. 下列何者有誤？ (A)自己或他人捏造、扭曲、竄改或虛構的訊息，只要一小部分能證明是真的，就不會構成假訊息 (B)對 新聞媒體報導有意見，向國家通訊傳播委員會申訴 (C)憲法保障言論自由，但散布假新聞、假消息仍須面對法律責任 (D) 在網路或 Line 社群網站收到假訊息，可以敘明案情並附加截圖檔，向法務部調查局檢舉。

35. 在 J.K 正反器中，J＝0、K＝1 時，當 CLOCK(時脈)信號激發後，其輸出 Q 與為 (A)Q＝1， ＝1 (B)Q＝1， ＝0 (C)Q＝0， ＝0 (D)Q＝0，＝1。

36. 測量導線線徑宜用 (A)皮尺 (B)線規 (C)鋼尺 (D)卡鉗。

37. 下列何行為不是土壤及地下水污染整治法所指污染行為人之作為？ (A)仲介或容許洩漏、棄置、非法排放或灌注污染物 (B)洩漏或棄置污染物 (C)依法令規定清理污染物 (D)非法排放或灌注污染物。

38. 下列哪一個元件是運算放大器﹖ (A)CD4001 (B)SN7400 (C)μA741 (D)2N3569。

39. 有一 100Ω 的導線，將長度及直徑均增加一倍時，電阻變為多少 Ω？ (A)100 (B)25 (C)200 (D)50。

40. 照明用白光二極體的頻譜通常涵蓋了整個可見光的波長範圍，為何需要特別留意其藍光成分、甚至是可能的紫外線成 分？因為此類短波長的光 (A)恐對人體造成傷害 (B)穿透皮膚的能力比紅外線更強 (C)會影響發光二極體的可視角度 (D)會 使電子遙控裝置誤動作。

41. 根據性別平等工作法規範職場性騷擾範疇，下列何者為「非」？ (A)雇主對受僱者或求職者為明示或暗示之性要求、具 有性意味或性別歧視之言詞或行為 (B)對僱用、求職或執行職務關係受自己指揮、監督之人，利用權勢或機會為性騷擾 (C)上班執行職務時，任何人以性要求、具有性意味或性別歧視之言詞或行為，造成敵意性、脅迫性或冒犯性之工作環境 (D)下班回家時被陌生人以盯梢、守候、尾隨跟蹤。

42. UJT 的 η 值(本質內分比)將隨著溫度增加而 (A)不變 (B)增加 (C)不一定 (D)減少。

43. 銅線電阻與溫度的關係為 (A)無關 (B)不一定 (C)溫度愈高電阻愈小 (D)溫度愈高電阻愈大。

44. 下圖所示，I＝40mA，I1 =I 2，則 R1 之值為

(A)100Ω (B)200Ω (C)150Ω (D)250Ω。

45. 下列何種熱水器所需能源費用最少？ (A)熱泵熱水器 (B)電熱水器 (C)天然瓦斯熱水器 (D)柴油鍋爐熱水器。

46. 函數波產生器之 VCF 輸入，可以控制輸出成為 (A)AM (B)三角波 (C)脈波 (D)FM 波形。

47. 在 2 分鐘內若有 600 庫侖的電子從導體的一端進入該導體，並有 600 庫侖的電子從另一端移出，則導體內的平均電流之 大小為多少安培？ (A)50 (B)300 (C)5 (D)600。

48. 下圖 Y 為

(A)A (B)0 (C)(D)1。

49. 下列何者不是表面黏著技術(SMT)的優點 (A)可雙面黏著 (B)抗雜訊更佳 (C)產品更輕巧 (D)線路的密度更高。

50. 正常 OCL 放大器，其輸出端的中點電壓為 (A)1Vcc (B)2/3Vcc (C)1/2Vcc (D)0V。

51. 數位電路中，常在每個 IC 的電源附近並接一個電容器作為抗濾波干擾之用，其數值約 (A)1pF (B)0.1μF (C)1000μF (D)10pF。

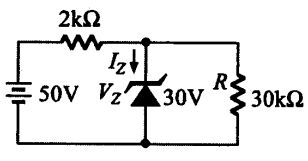

52. 下圖所示，求通過稽納二極體之電流 為

(A)10mA (B)5mA (C)4mA (D)9mA。

53. 下列關於營業秘密的敘述，何者不正確？ (A)受雇人於非職務上研究或開發之營業秘密，仍歸雇用人所有 (B)營業秘密得 全部或部分讓與他人或與他人共有 (C)營業秘密所有人得授權他人使用其營業秘密 (D)營業秘密不得為質權及強制執行之 標的。

54. 銲錫中的助銲劑主要功能為 (A)幫助溫度升高 (B)去除銲接表面之氧化物 (C)降低熔點 (D)加速銲點凝固。

55. 在純電感電路中，其電流落後電壓 (A)270° (B)60° (C)90° (D)180°。

56. 下圖符號為

(A)受光二極體 (B)光閘流體 (C)雙向閘流體 (D)矽控整流器。

57. 下列電阻器之標註何者為正確 (A)R⁵ (B)R₅ (C)(D)。

58. 事業招人承攬時，其承攬人就承攬部分負雇主之責任，原事業單位就職業災害補償部分之責任為何？ (A)仍應與承攬人 負連帶責任 (B)依工程性質決定責任 (C)依承攬契約決定責任 (D)視職業災害原因判定是否補償。

59. 電烙鐵暫時不用時應 (A)放於尖嘴鉗 (B)隨意放置 (C)直接放於工作檯邊 (D)放於烙鐵架上。

60. 有一電源電路之輸出端，利用直流電壓表測得 25V，利用交流電壓表串聯一電容器測得 2.5V，則其漣波百分比(r％)為 (A)1％ (B)90％ (C)9％ (D)10％。

61. 雙極性接面電晶體(BJT)是屬於下列何者控制的元件？ (A)電磁 (B)電壓 (C)光藕合 (D)電流。

62. 預防職業病最根本的措施為何？ (A)實施僱用前體格檢查 (B)實施特殊健康檢查 (C)實施定期健康檢查 (D)實施作業環境改 善。

63. 小李具有乙級廢水專責人員證照，某工廠希望以高價租用證照的方式合作，請問下列何者正確？ (A)價錢合理即可 (B)這 是違法行為 (C)經環保局同意即可 (D)互蒙其利。

64. 一銅線在 20℃時電阻為 50Ω，則在 40℃時電阻為 (A)50Ω (B)100Ω (C)25Ω (D)54Ω。

65. 在各種交連電路中，何種交連之頻率響應最差 (A)RC 交連 (B)直接交連 (C)變壓器交連 (D)電感交連。

66. 指針式三用電錶中，那一項是非等分刻度 (A)直流電壓 (B)電流 (C)交流電壓 (D)電阻。

67. 下列最接近理想的直流電源的漣波因數是？ (A)0.01% (B)0.001% (C)0.1% (D)1%。

68. 如圖電晶體零件的外型稱為

(A)TO220 (B)TO92 (C)TO5 (D)TO3。

69. 若以三用電表測量流過某一電阻的電流，則電表測試棒應與該電阻 (A)串聯 (B)並聯 (C)串並聯 (D)短路。

70. 高速旋轉的機器容易產生 (A)向心力 (B)震動 (C)擺動 (D)離心力。

71. 電腦 CPU 中的算術邏輯單元處理運算時，資料儲存的地方為何？ (A)記憶體 (B)硬碟 (C)隨身碟 (D)暫存器。

72. 2μF 與 3μF 之電容器串聯後接於 100V 之直流電源，則 3μF 電容器之端電壓為 (A)40V (B)100V (C)50V (D)60V。

73. 那一種家庭廢棄物可用來作為製造肥皂的主要原料？ (A)果皮 (B)回鍋油 (C)熟廚餘 (D)食醋。

74. 有關吹風機使用注意事項，下列敘述中錯誤的是？ (A)請勿在潮濕的地方使用，以免觸電危險 (B)可用來作為烘乾棉被及 床單等用途 (C)應避免長時間使用，使用時應保持適當的距離 (D)應保持吹風機進、出風口之空氣流通，以免造成過熱。

75. 一個三級放大電路，各級電壓增益分別為 10、20、30 則電壓增益為 (A)12000 (B)6000 (C)1200 (D)60。

76. 乙類推挽放大作功率放大器時最高效率為 (A)85.5％ (B)61.5％ (C)78.5％ (D)70.5％。

77. 指針式三用電表中，零歐姆調整鈕可用於補償 (A)電池老化 (B)濕度變化 (C)溫度變化 (D)指針硬化。

78. 冷凍食品該如何讓它退冰，才是既「節能」又「省水」？ (A)用熱水浸泡，每 5 分鐘更換一次 (B)直接用水沖食物強迫退 冰 (C)烹煮前盡早拿出來放置退冰 (D)使用微波爐解凍快速又方便。

79. 下圖為線束十字線，束線打結的間隔 L 要小於

(A)30mm (B)15mm (C)10mm (D)5mm。

80. 下列何種電容器儲存年限較短 (A)陶瓷電容器 (B)電解電容器 (C)鉭質電容器 (D)雲母電容器。
