114年 - 01300 工業配線乙級工作項目 01：識圖與繪圖 1-50（2025/10/09 更新）#132019

科目：技檢◆工業配線-乙級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆工業配線-乙級

選擇題 (50)

1. 逆流電驛之符號為 (A)

2. 如下圖所示之 IEC 國際標準符號為

(A)有機械連鎖之常閉接點 (B)能限時動作的常閉接點 (C)壓力開關的常閉接點 (D)熱動過載開關的常閉接點。

3. 如下圖所示之 IEC 國際標準符號為

(A)有機械連鎖之常閉接點 (B)能限時動作的常閉接點 (C)壓力開關的常開接點 (D)熱動過載開關的常開接點。

4. 依據 JEM 標準自動控制裝置中，數字代號為「27」，是表示 (A)過電流電驛 (B)過電壓電驛 (C)欠相電驛 (D)不足電壓電驛。

5. 如下圖符號代表

(A)單極單投開關 (B)雙極單投開關 (C)單極雙投開關 (D)雙極雙投開關。

6.

如左圖所示，氣壓回路中所使用之閥為 (A)流量閥 (B)調壓閥 (C)釋壓閥 (D)切斷閥。

7. 如下圖所示之符號表示

(A)電抗器 (B)電容器 (C)蓄電池 (D)避雷器。

8. 變壓器在冷卻區分中，強迫冷卻的代號為 (A)OA (B)FA (C)FFA (D)FOA 。

9. 三極油浸斷路器之符號為 (A)

10. 如下圖所示，是表示

(A)殘留''b''接點 (B)殘留''a''接點 (C)自動復歸''a''接點(D)自動復歸''b''接點。

11. 儀表面板上附有

符號，是表示 (A)可動線圈型 (B)可動鐵片型 (C)靜電型(D)整流型。

12. 如下圖所示，儀表符號為

(A)瓦特計 (B)頻率計 (C)功因計 (D)電流極向指示計。

13. 如下圖所示，IEC 國際標準符號為

(A)手動旋轉之常開接點 (B)能限時動作的常開接點 (C)壓力開關的常開接點 (D)溫度開關的常開接點。

14. 儀表面板上附有符號表示 (A)可動線圈型 (B)可動鐵片型 (C)感應型 (D)整流型。

15. 如下圖所示，電子符號係代表

(A)SCR (B)SBS (C)SCS (D)PUT 。

16. 儀表面板上附有

符號表示 (A)整流型 (B)可動線圈型 (C)靜電型 (D)電流力計型。

17.

如左圖所示之符號在儀表上表示 (A)可動線圈型 (B)可動線圈比率計型 (C)感應型 (D)靜電型。

18. 如下圖所示之符號表示

(A)比流器 (B)比壓器 (C)零相比流器 (D)接地變壓器。

19. 電表上之記號

，是表示 (A)可動線圈型 (B)可動鐵片型 (C)振動彈簧型(D)熱動型。

20.

如左圖所示之符號，是表示 (A)串聯保險絲之開關 (B)串聯電磁性跳脫之開關 (C)表示串聯積熱電驛之開關 (D)電磁接觸器。

21. 下列何者為故障檢出電驛之符號？ (A)

22. 數位電路符號中，左圖表示 (A)AND 閘 (B)OR 閘 (C)NOT 閘 (D)NOR閘。

23. ABS 為下列何者的英文縮寫？ (A)隔離開關 (B)空斷開關 (C)油中斷路器 (D)少油斷路器。

24. 如下圖所示，氣壓方向閥符號之作動方式為

(A)電磁式 (B)彈簧作動式 (C)人力操作式 (D)柱塞作動。

25. 整流器之英文符號為 (A)CLX (B)RF (C)LVR (D)IR 。

26. 如下圖所示為氣壓回路，所使用之閥為

(A)調壓閥 (B)釋壓閥 (C)程式閥 (D)流量控制閥。

27. 符號「

」是表示 (A)接地 (B)短路 (C)開關 (D)日光燈。

28. 無效電力計之符號是 (A)

29. 如下圖所示，氣壓回路所使用之閥為

(A)調壓閥 (B)釋壓閥 (C)程式閥 (D)流量控制閥。

30. 差動電驛之符號為 (A)

31. 如下圖所示，是為氣壓回路所使用之

(A)調壓閥 (B)釋壓閥 (C)程式閥 (D)流量控制閥。

32. 依據 JEM 標準，交流斷路器之代用號碼為 (A)42 (B)51 (C)52 (D)55 。

33. 如下圖所示為氣壓方向閥符號，其作動方式為

(A)掀扭式 (B)手柄式 (C)腳踏式 (D)換檔式。

34. 開關符號「

」，其動作狀態為 (A)ON－ON－OFF (B)ON－OFF－OFF(C)ON－OFF－ON (D)OFF－ON－OFF 。

35. 如下圖所示之符號，是表示

(A)限時電驛限時動作接點 (B)限時電驛限時復歸接點 (C)電磁接觸器接點 (D)閃爍電驛之接點。

36. 高壓開關 GCB 為 (A)真空斷路器 (B)油斷路器 (C)瓦斯斷路器 (D)隔離開關。

37. 作為氣壓止回閥之符號為 (A)

38. 下列何者為故障表示器電驛之符號？ (A)

39. 如下圖所示排放空氣管路的接口為

(A)A，B (B)P (C)R (D)Z 。

40. 如下圖所示之符號，是表示

(A)手動操作復歸電驛接點 (B)操作開關殘留接點 (C)限時電驛限時動作接點 (D)限時電驛限時復歸接點。

41. 瓦時計之代表符號為 (A)

42. 有關比流器符號，下列何者正確？ (A)

43. 我國國家標準符號之英文代字為 (A)ICE (B)CE (C)CNS (D)JIS 。

44. 高壓熔絲鏈開關之簡稱為 (A)PF (B)PCS (C)PS (D)HPF 。

45. 同步電動機之英文符號為 (A)MG (B)IM (C)SM (D)OPM 。

46. 按鈕開關之符號為

，其簡稱為 (A)PB (B)PF (C)CS (D)PT 。

47. 電氣圖中「VS」表示 (A)電流表切換開關 (B)電壓表切換開關 (C)自動開關(D)單切開關。

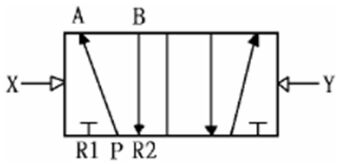

48. 如下圖所示氣壓符號為

(A)3 孔兩位閥 (B)5 孔兩位閥 (C)7 孔兩位閥 (D)4 孔兩位閥。

49. ACB 是 (A)油斷路器 (B)空氣斷路器 (C)交流斷路器 (D)分激發電機。

50. 依據 JEM 標準，自動控制裝置中，高壓保護繼電器代號為「59」，其表示 (A)過電流電驛 (B)不足電壓電驛(C)接地電驛 (D)過電壓電驛。

申論題 (0)
