114年 - 01300 工業配線乙級工作項目 02：低壓配電盤及控制盤 51-100（2025/10/09 更新）#132022

科目：技檢◆工業配線-乙級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆工業配線-乙級

選擇題 (50)

51. 變壓器三相連接中之 Y-Y 接線，線電壓為相電壓之 (A)

52. 供電電壓比額定電壓降低 5％時，三相感應電動機之最大轉矩約降低多少(％)？ (A)5 (B)10 (C)15 (D)20 。

53. 積熱電驛原理是利用金屬之 (A)重量不同 (B)面積不同 (C)膨脹係數不同(D)加熱時間不同。

54. 低壓用戶之一台三相 220V 電動機，如容量超過 15HP 時，則其啟動電流應限制於不超過額定全載電流之 (A)2 倍 (B)3.5 倍 (C)6 倍 (D)不加限制。

55. 測試變壓器絕緣電阻之儀器為 (A)三用電表 (B)接地電阻測試器 (C)三用鉤表 (D)高阻計。

56. 在控制電路電源端所安裝之保險裝置，其功用為 (A)控制電路及元件短路時熔斷 (B)主電路過載時熔斷 (C)主電路欠相時熔斷 (D)無功用。

57. 三相鼠籠型感應電動機起動轉矩最大者為 (A)一次電阻起動 (B)一次電抗起動 (C)直接起動 (D)Y-Δ起動。

58. 三相感應電動機運轉中，若電源欠一相時，電動機之情況 (A)立即停止(B)繼續原速運轉 (C)速度變慢發生噪音 (D)負載電流減少。

59. 無熔線開關跳脫後，如要再恢復送電時其程序 (A)把開關把手向上扳到頂 (B)把開關把手向下扳到底 (C)把開關把手先向下扳到底，再向上扳到頂 (D)把開關換新。

60. 三相四極之鼠籠型感應電動機，通常其啟動電流約為全載電流之 (A)1.5～2 倍 (B)3～4 倍 (C)5～6 倍 (D)8～10 倍。

61. 電動機在兩處以上控制時其 ON、OFF 之按鈕開關接法為 (A)全部並聯(B)全部串聯 (C)ON 用串聯，OFF 用並聯 (D)ON 用並聯，OFF 用串聯。

62. 無熔線開關啟斷容量之選定，是依 (A)線路之短路電流 (B)功率因數 (C)電壓降 (D)閃爍電壓。

63. 分相式電動機其運轉繞組與起動繞阻間之理想相角為_____ 電工度。(A)90 (B)120 (C)180(D)30

64. PVC 電線之安全電流，係以導線最高運轉溫度不超過 60℃及周圍溫度______為計算基準者。(A)20℃ (B)25℃ (C)35℃ (D)40℃

65. 將Ｙ－△啟動器使用於三相感應電動機之目的為 (A)使啟動轉矩增大 (B)縮短啟動時間 (C)減少啟動電流 (D)於啟動之際有大電流。

66. 600V 以上電容器，切斷電源後最少應等待多少分鐘後始可觸碰？ (A)1分鐘 (B)3 分鐘 (C)5 分鐘 (D)10 分鐘。

67. 三相感應電動機其三相之繞組引出六個接頭，其使用電壓應有多少種？(A)1 種 (B)2 種 (C)3 種 (D)4 種。

68. 要使三相感應電動機之轉向變換，只須對調三相電源之二相即可，其理由為 (A)定子繞組之電刷已反相 (B)旋轉磁場之轉向改變 (C)功率因數改變(D)各相繞組之電壓降低。

69. 採用Ｙ－△啟動器啟動時，其啟動電流為全壓啟動之 (A)1/3 (B)1/4 (C)1/5(D)1/6 。

70. 使用兩功率計法測定平衡三相負載之功率時，若其中一功率計之讀數為零，則該三相負載之功率因數為 (A)1 (B)0.866 (C)0.5 (D)0 。

71. 如下圖所示之電橋，其保持平衡（即 G 無電流流通）之條件為

(A)R₁R₄=R₂R₃(B)R₁+R₃=R₂+R₄(C)R₁/R₂=R₄/R₃(D)R₁R₂=R₃R₄。

72. MCCB AF 與 AT 之關係為 (A)AF≧AT (B)AF＞AT (C)AF＜AT (D)AF≦AT 。

73. 使電線之長度增為 n 倍，其截面積減為 1/n 倍時，則電線電阻為原來之(A)n² 倍 (B)n 倍 (C)1/n 倍 (D)1 倍。

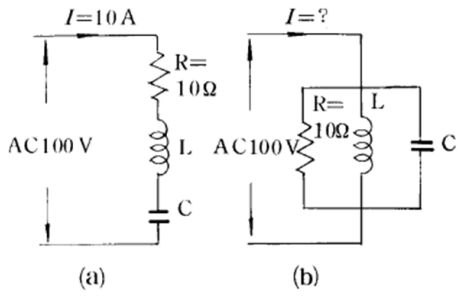

74. 如下圖所示，RLC 串聯如(a)圖時有 10A 電流，若並聯如(b)圖而接於同一電源，則電流 I 為

(A)10A (B)20A (C)30A (D)0A 。

75. 引起電燈閃爍較大之負載機器為 (A)電動機 (B)電熱器 (C)閃絡電驛 (D)電弧爐。

76. 某工廠有低壓電動機五台，最大一台之全載電流為 40A，其餘 4 台之全載電流合計為 60A，選擇幹線之安全電流量應為 (A)90A (B)100A (C)110A (D)120A 。

77. 如下圖所示之電路，ac 間之電容量(uF)為

(A)2/3 (B)3/2 (C)4/3 (D)3 。

78. 比壓器(PT)之階級(如 0.5 級 1.0 級等)，係表示 (A)絕緣階級 (B)精確度(C)容量 (D)品質。

79. 變壓器之電壓調整率為 (A)無載電壓與滿載電壓之差與滿載電壓之比 (B)無載電壓與滿載電壓之差與無載電壓之比 (C)無載電壓與滿載電壓之比(D)無載電壓與磁飽和電壓之比。

80. 正反器元件符號中所標註的 CLK 端為 (A)訊號輸出端 (B)歸零訊號端 (C)觸發訊號端 (D)訊號輸入端。

81. 下列何者不影響電磁接觸器接點之壽命？ (A)啟斷電流 (B)閉路電流 (C)開閉頻繁度 (D)大氣壓力。

82. 三相三線制配合二只比流器使用之電流切換開關若規定 A1 為被接地點，接線時錯將 A2 接地，其指示之變化如何？ (A)R、T 相對調 (B)OFF與 S 相對調 (C)R、T 相與 OFF、S 相均對調 (D)完全正常。

83. 三相 220V，4 極 15HP 之感應電動機宜採用下列何種型式之電磁開關最為經濟？ (A)35A (B)50A (C)65A (D)80A 。

84. 一電動機（視作 RL 串聯電路）若並聯一只可變電容 C，則 C 自零逐漸加大時，全電路之功率因數變化為 (A)逐漸提高 (B)逐漸降低 (C)先提高後再降低 (D)不變化。

85. 有一三相變壓器其一次側 Y 接線電壓為 380V，二次側Δ接線，一次側比二次側匝數比為 2:1，則二次側相電壓為 (A)110V (B)190V (C)220V (D)380V 。

86. 依據屋內線路裝置規則規定，比壓器及比流器之二次側接地應屬於 (A)特種地線工程 (B)第一種地線工程 (C)第二種地線工程 (D)第三種地線工程。

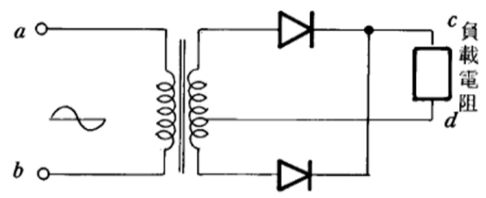

87. 如下圖所示，在 ab 間加以交流正弦波電壓，則 cd 間出現之電壓波形為

88. 1.6mm 銅線之電阻值為 3.6Ω，同一長度 3.2mm 之電阻值為 (A)0.9Ω (B)1.8Ω (C)5.4Ω (D)(4)7.2Ω 。

89. PT 超過負擔時，PT 二次測 (A)電壓上升 (B)電壓下降 (C)電流下降 (D)電流不變。

90. 變壓器之一次電流為 I₁，一次線圈匝數為 N₁，變壓器二次電流為 I₂，二次線圈匝數為Ｎ₂，下列何者正確？ (A)

91. 三相感應電動機作 Y 型接線時線電壓為 220V，則其相電壓為 (A)127V(B)190V (C)220V (D)380V 。

92. KWH 上註明 KWH/2400Rev，如 1 分鐘轉 80 次之負載為 (A)2KW (B)3KW (C)4KW (D)5KW 。

93. 加裝電容器改善功率因數時，可改善下列何者之功因？ (A)安裝點之負載側 (B)安裝點之電源側 (C)安裝點附近 (D)安裝點之電源側及負載側。

94. 口對口人工呼吸每分鐘施行速度約 (A)5~8 次 (B)16~18 次 (C)20~30 次 (D)30~35 次。

95. 若將直流分激電動機之激磁電流減少，電動機轉速將 (A)增加 (B)減少 (C)不變 (D)停止不動。

96. 電動機在可逆轉場合，往往在正逆轉電磁開關控制電路上，加裝延遲電路以使切換時間延長，其主要目的為 (A)使電動機完全停止後再啟動 (B)減少啟動電流 (C)防止電動機燒燬 (D)防止電路因電弧而造成短路。

97. 三相電動機定子繞組有 6 組，共 12 個引出線，每組定子繞組額定電壓相同，則此電動機繞組接法有 (A)4 種 (B)3 種 (C)2 種 (D)1 種。

98. 三相變壓器之接法為抑制諧波，不宜接成 (A)Δ-Δ (B)Δ-Y (C)Y-Δ (D)Y-Y 。

99. 開關開閉之速度應 (A)快、慢適中 (B)開快、閉慢 (C)開閉均越快越好 (D)開閉越慢越好。

100. 如下圖所示，電阻 R 之主要目的為

(A)增加直流電磁線圈之始動電流 (B)使動作後能自保 (C)動作後，使直流電磁線圈電流降低 (D)增加直流電磁線圈吸力。

申論題 (0)
