114年 - 01300 工業配線 乙級 工作項目 02：低壓配電盤及控制盤 101-150（2025/10/09 更新）#132023

科目：技檢◆工業配線-乙級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆工業配線-乙級

選擇題 (50)

複選題
101. 某單相感應電動機視在功率 20KVA，功率因數 0.6 滯後，電源電壓為220V，電源頻率為 60Hz；若平均功率不變，欲調高功率因數至 0.8 滯後，下列敘述哪些正確？ (A)此電機平均功率 P 為 12KW (B)需並聯電容器之功率 Qc 為 27KVAR (C)需並聯電容器之功率 Qc 為 7KVAR (D)所並聯電容器的電容量值為 384μF(計算值) 。
複選題
102. 單相感應電動機，控制轉速的方法可用 (A)改變場軛材質 (B)改變外加電壓相序 (C)改變電源頻率 (D)改變磁極數 。
複選題
103. 下列敘述哪些錯誤？ (A)當發現傷者有血自衣服表面滲出時，欲尋出傷處所在，應設法翻動身軀剝脫衣物 (B)仰式人工呼吸法，每分鐘施行次數約為 12-15 次 (C)感電傷害程度係以加在人體之電壓值高低而定，與通過人體之電流值無關 (D)待修之機器設備，應隨時處於送電狀態，以方便檢修 。
複選題
104. 甲代表分相式電動機；乙代表雙值電容式電動機；丙代表永久電容式電動機；丁代表電容起動式電動機，上述單相感應電動機中，依照起動及運轉特性之優至劣排序，下列敘述哪些錯誤？ (A)甲乙丙丁 (B)乙丙甲丁(C)乙甲丙丁 (D)乙丁丙甲 。
複選題
105. 下列哪些為繞線式感應電動機在起動時，藉適當的增加轉子電阻可獲得特性？ (A)增加起動轉矩 Ts (B)增加同步轉速 Ns (C)降低起動電流 Is (D)提高起動時的功率因數 。
複選題
106. 某一三相 4 極 60Hz，5Hp 之三相感應電動機，若其滿載時轉子的銅損為 100W，摩擦損和風阻損為 170W(雜散損失不計)，下列敘述哪些正確？ (A)內生機械功率 PM為 3900W (B)轉子輸入功率為 4000W (C)轉差率為 0.025 (D)轉子的速度為 1755rpm 。
複選題
107. 有關三相交流發電機的電源，下列敘述哪些正確？ (A)若 Y 接正相序，則各線電壓分別滯後其對應的相電壓 30° (B)Y 接時的線電壓為相電壓的倍 (C)若△接時正相序時，其線電流超前其對應的相電流 30° (D)△接時線電流為相電流的倍 。
複選題

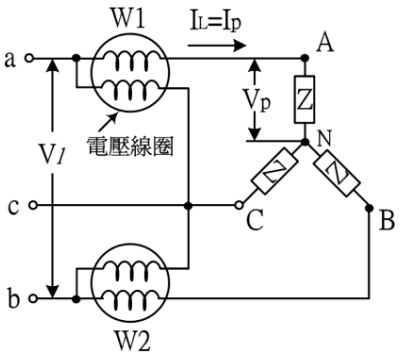

108. 如下圖所示，若以二單相交流瓦特表法量測三相交流功率時，下列敘述哪些正確？

 (A)當 W1=W2且均為正值時，此時功率因數 PF=1 (B)當 W1=-W2其值為一正一負時，此時功率因數 PF=0 (C)當二瓦特表均為正值，但並不相等時(W1≠W2),PF＞0.5 (D)當二瓦特表一正、一負，但值不相等時(W1≠-W2),PF＜0.5 。
複選題
109. 有關變壓器並聯運用的條件，下列敘述哪些正確？ (A)一、二次側之極性一致 (B)阻抗電壓百分比相等 (C)各變壓器繞組的電阻和漏磁電抗的比值相等 (D)變壓器一、二次側的額定電壓、匝數比等不必相等 。
複選題
110. 有關變壓器的接線，下列敘述哪些正確？ (A)以兩具單相變壓器做 V-V接線，其輸出容量僅為以三具單相變壓器做△-△接線供電時之 0.577倍 (B)以兩具單相變壓器做 V-V 接線供應三相電源時，每具變壓器之利用率僅為原來每台容量的 0.928 倍 (C)以兩具單相變壓器做 T-T 接線供應三相電源時，主變壓器需在 50%處有中間抽頭，支變壓器需在 86.6%處有分接抽頭 (D)以兩具單相變壓器做 T-T 接線供應三相電源時，每具變壓器之利用率僅為原來每台容量的 0.866 倍 。
複選題
111. 一平衡三相 Y 接電路，其每線電壓為 173.2 伏特，若每相電阻 6 歐姆，電感抗為 8 歐姆，則下列敘述哪些正確？ (A)每相電壓為 100 伏特 (B)每相電流為 10 安培 (C)功率因數為 0.8 (D)每相功率為 600 瓦特 。
複選題
112. 有關直流電機的構造，下列敘述哪些正確？ (A)主磁極鐵心分極掌與極心兩部份，極掌四周繞有激磁繞組，主要用以產生磁通量 (B)電樞鐵心為磁路的一部分，所以需具有高導係數、低磁滯損失、較強的機械強度等條件 (C)為使電機運轉減少噪音，常將電樞鐵心設計成斜型槽 (D)機殼又稱場軛，其功能為當作磁路的一部分，及支撐與保護全部機件 。
複選題
113. 有關三相感應電動機，下列敘述哪些正確？ (A)定子旋轉磁場的每分鐘轉速 Ns，係感應電動機定子繞組所成的極數 P 成正比，與電源的頻率 f成反比 (B)欲改變轉子的轉向，只需任意對調三條電源線的其中兩條即可 (C)定子裝置互隔 120°電機角的三相繞組，當接上相位亦相差 120°電機角的三相電源時，即可產生三相旋轉磁場 (D)若旋轉磁場強度 H 為定值，則三相繞組於空氣隙中所建立之合成磁動勢最大值為 2H 。
複選題
114. 下列敘述哪些正確？ (A)電磁接觸器常與積熱電驛組合使用，稱為電磁開關 (B)電磁接觸器的輔助接點電流容量大，允許通過大電流，故用來啟閉負載電流 (C)電磁接觸器的主接點電流容量小，只能做為控制電路之接點使用 (D)電磁接觸器的輔助接點一般分為常開接點與常閉接點 。
複選題
115. 下列單位換算哪些正確？ (A)1 庫倫有 6.25×1018 個電子 (B)1 馬力=746 瓦(C)1 度電=1KWH=3.6×106 焦耳 (D)1 電子伏特=1.6×10- 19 庫倫．伏特 。
複選題
116. 有關電阻，下列敘述哪些正確？ (A)影響電阻(R)大小的因素為截面積( A )、長度(l)與電阻係數(ρ) (B)導電性越好者，其電阻係數愈大 (C)三環式的色碼電阻，其誤差均為 20% (D)電阻器依工作方式可分為固定型、半可變型、可變型 。
複選題
117. 下列敘述哪些正確？ (A)正電阻溫度係數表示，溫度升高，電阻值隨之升高 (B)任何物質的電阻溫度係數定義為該物質溫度每升高 1℃所增加的電阻值對原來電阻值的比值 (C)所謂焦耳定律乃是電流流過電阻器所產生的熱(H)，與電阻值(R)、通電時間(t)及電流(I)成正比 (D)1 卡是指 1 克的純水，在一標準大氣壓力下，溫度升高 1℃所需要的熱量 。
複選題
118. 下列敘述哪些正確？ (A)理想電壓源內阻為 0Ω，理想電流源內阻為∞Ω(B)在求戴維寧等效電阻時，必需將電阻中所有電壓源開路，電流源短路(C)在一個複雜的線性網路中，任兩端看進去的電路，均可化簡為一電流源 IN並聯一電阻 RN的等效電路，稱為諾頓定理 (D)當負載獲得最大功率輸出時，其傳輸效率僅為 50% 。
複選題
119. 下列哪些為影響電容器儲存電容量多寡的因素？ (A)外加電壓(V) (B)極板面積( A ) (C)極板間的距離(d) (D)絕緣介質的介電係數(ε) 。
複選題
120. 如下圖所示，試問下列哪些正確？
(A)總電容量 CT為 20μF (B)總電荷量QT為 1200μC (C)20μF 的充電電壓 V1為 30 伏特 (D)60μF 的充電電壓V3為 10 伏特 。
複選題
121. 有關控制線路選色依 CNS 標準，下列敘述哪些正確？ (A)交流控制電路以黃色配線為原則 (B)直流控制電路配線以綠色為原則 (C)儀表電路之電壓線圈、比壓器二次側電路以紅色配線為原則 (D)儀表電路之電流線圈、比流器二次側電路以藍色配線為原則 。
複選題
122. 依習慣指示燈顏色在使用上下列哪些正確？ (A)綠色(GL)表示停止、安全 (B)紅色(RL)表示運轉、注意 (C)黃色(YL)表示警告、故障 (D)白色(WL)表示停止 。
複選題
123. 下列哪些為磁力線的特性？ (A)磁力線由 N 極發出，經外部空間到 S極，再經由磁鐵內部回到 N 極，形成一封閉的曲線 (B)磁力線永不相交、且路徑有緊縮現象 (C)磁力線上任一點的切線方向，即為該點的磁場方向 (D)磁力線愈密集處，表示其磁場強度愈高 。
複選題
124. 某交流負載加入 v(t)=100 sin377t 伏特電壓源時，產生 i(t)=50sin(377t-30°)的負載電流，下列哪些正確？ (A)平均功率 P 為 2500W (B)無效功率 Q 為 2500VAR (C)視在功率 S 為 5000VA (D)功率因數 cosθ為 0.866 。
複選題
125. 下列敘述哪些正確？ (A)在盤箱加工時，鑽孔後一定要去除毛邊 (B)盤面加工開孔前採用中心沖打中心點 (C)器具裝配時應使用鋼製劃針劃中心線 (D)電氣設備裝置及線路，應依屋內線路裝置規則施工，所使用電氣器材及電線等應符合國家標準 。
複選題
126. 下列敘述哪些正確？ (A)欲攻 M4 之螺牙，其攻牙前所鑽之孔徑應為 3.0～3.4mm (B)使用鑽床時，調整鑽台高度使鑽頭與材料之距離約 40～50mm (C)在配電盤箱上鑽孔定位時應使用中心沖 (D)以手電鑽鑽孔，當接近完成時進刀速度應加快 。
複選題
127. 下列敘述哪些錯誤？ (A)電磁開關積熱電驛，用於保護電動機短路 (B)利用虎鉗夾持已完工之加工面，需以鐵材料作為墊片 (C)電動機、變壓器等設備所引起火災屬於 C 類 (D)遇有電氣事故所引起的火災，在未切斷電源前，不宜使用水來滅火 。
複選題
128. 下列敘述哪些正確？ (A)分流器之目的為量測高電壓電路時作為分流使用 (B)電流表內部電阻很低，而電壓表內部電阻則很高 (C)瓦特表量測得到的瓦特數恆等於被測負載電壓與電流之乘積 (D)110V 單相二線式瓦時表電流線圈應接在電路中非接地導線上 。
複選題
129. 有關電磁開關的功能，下列敘述哪些正確？ (A)不能啟斷短路電流 (B)可啟斷短路電流 (C)可啟斷額定電流 (D)可啟斷過載電流 。
複選題
130. 如下圖所示，TTL 三輸入端 OR 閘，若邏輯¨0¨代表低電位、邏輯¨1¨代表高電位、¨X¨代表空腳則
(A)當 A=1,B=0,C=X，則 Z=1 (B)當A=1,B=X,C=X，則 Z=1 (C)當 A=1,B=1,C=0，則 Z=1 (D)當A=0,B=0,C=0，則 Z=1 。
複選題
131. 低壓馬達保護回路應具有 (A)低頻保護 (B)欠相保護 (C)逆相保護 (D)過載保護 。
複選題
132. 如下圖所示，電路中
(A)Zab=50Ω (B)Iab=2.2A (C)VR=66V (D)VL=50V 。
複選題
133. 有關電流表，下列敘述哪些正確 (A)與負載串聯測定電流 (B)與低電阻器並聯後可測更高電流 (C)其內阻很低 (D)與高電阻器串聯後可測更高電流 。
複選題
134. 有關步進電動機，下列敘述哪些正確？ (A)轉動速度與輸入脈波頻率成正比 (B)不可做開迴路控制 (C)轉向可為正反轉 (D)依電壓大小決定轉速 。
複選題
135. 近接開關可作為 (A)扭力感測 (B)壓力感測 (C)位置感測 (D)金屬物件感測使用。
複選題
136. 若 i(t)=Im sin(ωt＋π/4)則 (A)當 t=π/4ω時，i=Im (B)當 t=π/2ω時，i=Im/ 2 (C)當 t=3π/4ω時，i=0 (D)當 t=π/ω時，i=0 。
複選題
137. 下列哪些為正逆轉電磁接觸器，發生主接點同時導通之原因？ (A)沒有安裝連鎖裝置 (B)切換時間太快 (C)線圈電壓錯誤 (D)主接點熔解而粘住 。
複選題
138. 有關漏電斷路器，下列敘述哪些正確？ (A)可檢出接地故障 (B)有額定電壓之限制 (C)跳脫速度均相同 (D)感度可分為高、中、低 。
複選題
139. 有關電壓表，下列敘述哪些正確？ (A)與負載並聯測定電壓 (B)與高電阻器並聯後可測更高電壓 (C)其內阻大於電流表內阻 (D)與高阻器串連後可測更高電壓 。
複選題
140. 無熔線開關(NFB)的規格為"3P250V 15AT 20AF IC5KA"，其中 (A)P 為極數 (B)AT 為框架電流 (C)AF 為跳脫電流 (D)IC 為啟斷容量 。
複選題
141. 使用 CT 時，下列哪些正確？ (A)二次側不能短路 (B)負擔(VA)是否足夠(C)二次側通常使用 1.25mm2 黑色導線來配線 (D)二次側要做接地 。
複選題
142. 直流電動機之轉距與下列哪些成正比？ (A)極數 (B)每極磁通量 (C)導體數(D)電樞並聯路徑數 。
複選題
143. 欲做為變壓器絕緣油的條件為 (A)燃點要低 (B)凝固點要高 (C)化學性質要安定，不易變質 (D)比重輕、黏度低 。
複選題
144. 有關單相分相式感應電動機，下列敘述哪些正確？ (A)啟動繞組線徑細匝數少 (B)行駛繞組線徑粗匝數多 (C)行駛繞組電流落後啟動繞組 (D)啟動繞組在馬達啟動後必須切離電源 。
複選題
145. 如下圖所示，下列兩端點間電阻何者正確？
(A)RA B=14.75Ω (B)RAB=17Ω (C)RBC=14Ω (D)RA c=19.67Ω 。
複選題
146. 如下圖所示，其邏輯式為
(A)AB(C+D) (B)A+B(CD) (C)ABCD (D)ABC+ABD 。
複選題
147. 同步電動機於功因落後運轉中，若將激磁電流略為增加，則 (A)功率因數提高 (B)電樞電流降低 (C)轉速減少 (D)功率因數不變 。
複選題
148. 三相四極 60Hz 之感應電動機其全載之轉速為 1755rpm，則 (A)轉差率為4.5％ (B)轉子頻率 1.5Hz (C)同步轉速為 1800rpm (D)定子頻率為 60Hz 。
複選題
149. 如下圖所示，Y 之邏輯式為 (A)A+B (B) (C) (D) 。
複選題
150. 有二具電熱器，額定電壓皆為 100V，其額定容量各為 1KW 及 500W，若將此二電熱器串聯而接於 150V 電源使用，則 (A)兩個皆能正常使用(B)1KW 電熱器之電熱線容易燒斷 (C)500W 之電熱線仍然產生 500W 功率 (D)兩者共產生 1.5KW 功率 。

申論題 (0)
