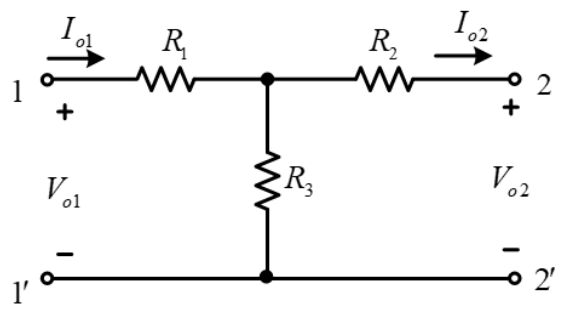

1. 下圖所示之 T 型對稱式電阻衰減器，若以 dB 表示其衰減量α，其中 P₁、P₂表示功率，則下列何者為錯誤？

(A)(B)(C)(D)。

2. 一數位電壓表的測量範圍為 0-9999，其滿載電壓為 9.999V，若以伏特(V)表示，則此電壓表之解析度(Resolution)為何？ (A)0.1V (B)0.01V (C)0.001V(D)0.0001V 。

3. 一只滿刻度(FSD)為 1mA 之電流表其內阻為 100Ω，若欲改裝成 0-30V 之電壓表，則其串聯電阻值應為多少？ (A)2.99kΩ (B)29.9kΩ (C)299kΩ (D)2.99MΩ 。

4. 在測量單擊信號或低頻週期信號時，以何種示波器來觀測較為適宜？ (A)雙跡示波器 (B)同步示波器 (C)向量示波器 (D)儲存式示波器。

5. 某一信號產生器之無載輸出最大值為 20Vpp，當加上一 50Ω之純電阻性負載時，負載兩端之波形變為 10Vpp，則此信號產生器之輸出電阻為何？(A)25Ω (B)50Ω (C)100Ω (D)150Ω 。

6. 比流器之信號取樣點與儀表間之匹配重點為下列何者？ (A)導通即可 (B)阻抗越低越好 (C)特別耐壓 (D)耐高頻。

7. 0 至 100V 範圍的電壓表準確度為滿載測試值的 1.5％，若以此表量測 60V之電壓，則其最大誤差為 (A)1.5％ (B)2％ (C)2.5％ (D)3％。

8. 已知標準電容 Cs，求待測電容 Cx 或求待測電容之消耗因數之電橋是為(A)薛林(Schering)電橋 (B)馬克士威 (Maxwell)電橋 (C)海氏(Hay)電橋 (D)惠斯登(Wheatstone)電橋。

9. 以 100MSa/s 取樣率之儲存示波器量測 100kHz 之波形，則每一週期抽樣數為： (A)10 (B)100 (C)1000 (D)10000 。

10. 取樣速率為 100MSa/s 之儲存示波器，欲準確量測脈波超前或滯後邊緣，其最低上升時間不能超越取樣時間為： (A)10ns (B)100ns (C)1ms (D)10ms 。

11. 測量放大器失真情形最準確之儀表為 (A)示波器 (B)頻率計 (C)頻譜分析儀(D)邏輯分析儀。

12. 一頻率計數器之時基為 1ms，則其量測外部信號頻率之解析度為 (A)1Hz(B)10Hz (C)100Hz (D)1000Hz 。

13. 以示波器之 X-Y Mode 來量測兩訊號，若示波器顯示為圓形，則兩訊號之相位差為 (A)30° (B)90° (C)120° (D)180° 。

14. 示波器之 Trig. Level 鈕是用來調整其 (A)觸發準位 (B)微調頻率 (C)微調振幅 (D)微調水平掃描。

15. 三用電表之靈敏度定義為 (A)歐姆/伏特 (B)伏特/歐姆 (C)滿刻度電流值 (D)滿刻度電壓值。

16. 儀表響應於待測信號之最低變化量，稱為該儀表之 (A)精密度 (B)準確度 (C)靈敏度 (D)解析度。

17. 一示波器之測試棒經校準後，得知外加信號被衰減 3dB 的頻率為20MHz，則於此示波器上，使用此測試棒能正確量得的正弦波形頻率為(A)100MHz (B)200MHz (C)20MHz (D)2MHz 。

複選題
18. 有一 1mA、50Ω的達松發爾轉動裝置，加一倍增電阻器

成為伏特計。若滿刻度電壓為 l0V 及 20V，試求需分別串接倍增電阻器

之值 (A)20V時

＝19950Ω (B)l0V 時

＝9950Ω (C)20V 時

＝19940Ω (D)l0V 時

複選題

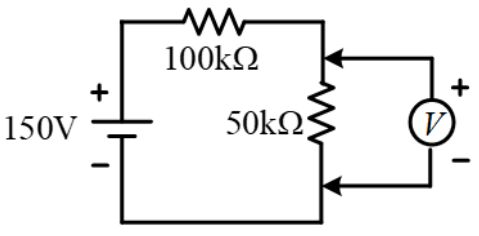

19. 下圖所示電路，欲測量 50 kΩ電阻器兩端之電壓，用伏特計 V₁其靈敏度S＝1kΩ/V 及伏特計 V₂以靈敏度 S＝20kΩ/V 來測量，伏特計均放在 50V檔，試計算兩伏特計之讀值？

(A)V₁＝30V (B)V₁＝40V (C)V₂＝50.36V (D)V₂＝48.36V 。

複選題
20. 電感-電容-電阻量測儀(LCR meter)是專為量測_______之電路參數。 (A)電阻 (B)電感 (C)電容 (D)功率

複選題
21. 下列哪項是電力分析儀主要的量測物理量？ (A)電壓及磁場 (B)諧波及功率(C)電流及磁場 (D)電壓及電流。

複選題
22. 欲旋鬆或旋緊螺絲帽(栓)時，使用下列何種工具較適宜？ (A)電工鉗 (B)梅花板手 (C)尖嘴鉗 (D)套筒組。

複選題
23. 使用數位儲存式示波器時若設定不當，會發生取樣失真(aliasing)的問題，請問下列針對取樣失真的敘述何者正確？ (A)示波器取樣頻率低於 2 倍受測信號頻率 (B)示波器會將高頻的受測信號，顯示成低頻的假訊號 (C)電壓檔位設定太大，造成垂直解析度太低 (D)示波器探棒的補償電容調整不正確。

複選題
24. 下列針對示波器的電流探棒使用敘述，哪些是正確的？ (A)須根據待測電流的範圍，設定適當的量測檔位 (B)須進行消磁(degauss)程序 (C)須進行歸零(zeroing)程序 (D)探棒須與電路串聯。

複選題
25. 若欲使用示波器搭配電壓探棒與電流探棒量測 MOSFET 的切換損失，請問下列敘述何者正確？ (A)電壓探棒須進行補償電容校正 (B)電壓探棒與電流探棒須進行抗扭斜(deskew)校正 (C)電壓與電流通道須設定於適當的檔位(D)取樣模式須設定為平均模式。

複選題
26. 若有一使用於交流電源的電路欲量測其開機突波電流(inrush current)，請問下列敘述何者正確？ (A)交流電源供應器的起始弦波角度須設定為 90°(B)須將電路中的輸入電容放電 (C)須將示波器設定為單次觸發(singletrigger) (D)須將示波器設定為捲動模式(roll mode)連續觸發。

複選題
27. 下列針對阻抗分析儀 (Impedance Analyzer)的使用敘述，哪些是正確的？(A)可針對被動元件的阻抗特性進行掃頻分析 (B)可量測電感阻抗特性的轉折頻率(corner frequency)點 (C)可量測電容的等效串聯電阻(ESR) (D)可量測被動元件的絕緣阻抗特性。
