95年 - 95 專技高考_機械工程技師：工程力學（包括靜力學、動力學與材料力學）#36621

科目：工程力學(含靜力學、動力學與材料力學) | 年份：95年 | 選擇題數：0 | 申論題數：9

試卷資訊

所屬科目：工程力學(含靜力學、動力學與材料力學)

選擇題 (0)

申論題 (9)

⑴距離圓柱前端 40 mm 處圓形橫截面頂點 A 處的正向應力與剪應力。
2.A 點的主應力。（20 分）
⑴此樑在此負荷與拘束狀態之下稱為什麼狀態？
⑵求各支點之反作用力與力矩。
⑶繪出剪力圖與彎曲力矩圖。（20 分）
⑴輪 B 圓心之切線速度與輪 B 之角速度。
⑵輪 B 邊緣上點 P 之加速度。 （20 分）

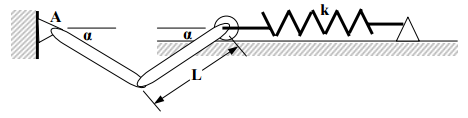

【已刪除】四、有一連桿系統如下圖所示，一端以銷連結於 A，另一端連結於可在平面上滾動之輪， 並藉由一彈簧保持平衡，每一連桿重量均為 W，長度均為 L。若 α = 0º 時彈簧伸長 量為 0，當系統達到平衡時 α = 60º，求彈簧常數 k，並驗證該平衡位置是否穩定。 假設每一連桿之重心均位於連桿的中點。（20 分）

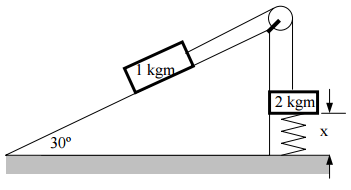

【已刪除】五、如下圖所示，質量 1 kgm 與質量 2 kgm 之質量塊以鋼索相連，通過一摩擦力與質量 均忽略不計之滑輪。1 kgm 之質量塊置於斜面上，2 kgm 之質量塊下方連結一彈簧， 彈簧自由長度為 x = 0.8m，彈簧常數為 k = 40 kg/m，彈簧一端固定於地面另一端連 結於 2 kgm 之質量塊。現將斜面上之 1 kgm 質量塊沿斜面下拉 1 m 後停止然後鬆開， 求當彈簧回復至自由長度時，質量塊的速度。假設所有接觸面之摩擦力皆忽略不計 且彈簧與鋼索之質量亦忽略不計，並假設鋼索不會伸長。g = 9.8m/s2 。（20 分）
