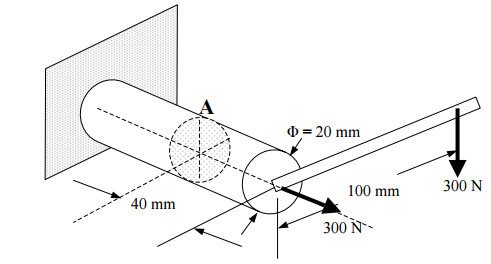

一、有一直徑 20 mm 之圓柱固定於牆上，在圓柱前端有一水平橫桿如下圖所示。假設牆與圓柱、圓柱與水平橫桿之間完全固定。若有一軸向 300 N 的拉力作用在圓柱中心軸上，且在水平橫桿上距離圓柱中心軸 100mm 處有一 300 N 的向下作用力，倘若水平橫桿厚度質量可忽略不計，求：

⑴距離圓柱前端 40 mm 處圓形橫截面頂點 A 處的正向應力與剪應力。
