98年 - 98 地方政府特種考試_四等_土木工程、建築工程：工程力學概要#30899

科目：工程力學概要 | 年份：98年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：工程力學概要

選擇題 (0)

申論題 (5)

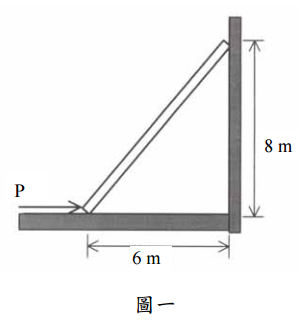

【已刪除】一、如圖一所示，一重量為 200 N 之梯子，其與牆面之摩擦係數為 0.2，與地面之摩擦 係數為 0.3，若欲使梯子向右移動，最小之 P 為何？（25 分）

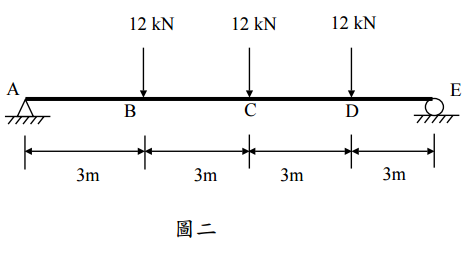

【已刪除】二、如圖二所示，簡支梁 AE 的 EI 為定值，承載三個集中載重，分別在 B、C 及 D 點， 求中點 C 的垂直變位。（25 分）
⑴ F 可能之最小值為何？此時 F 與 x 軸之夾角θ為何（順時鐘方向為正）？
⑵ F 可能之最大值為何？此時 F 與 x 軸之夾角θ又為何（順時鐘方向為正）？（25 分）

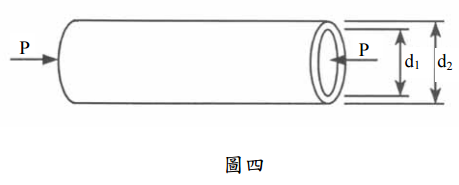

【已刪除】四、有一空心之鋼鐵製圓管受到P的壓力作用如圖四所示，此管內徑d1＝8 cm，外徑d2 ＝10 cm。當P力由零增至 400 kN時，管之外徑成為 10.002126 cm。請計算此時管之 內徑為何？管之厚度為何？管之柏松比（Poisson's ratio）為何？（鋼鐵彈性模數為 200 GPa）（25 分）
