98年 - 98 鐵路特種考試_員級_土木工程：工程力學概要#34449

科目：工程力學概要 | 年份：98年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：工程力學概要

選擇題 (0)

申論題 (6)

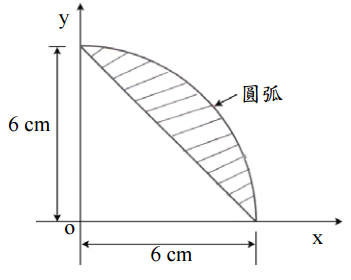

【已刪除】一、求圖示斜線面積之形心座標。（25 分）

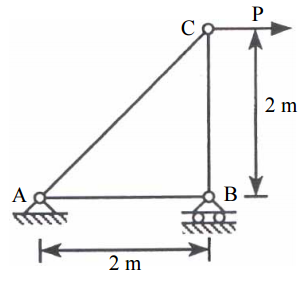

【已刪除】二、有一桁架於C點受一水平力P如圖所示。如所有桿件之斷面積均為 2 cm2 ，楊氏模數 均為 200 GPa，且容許應力值均為 200 MPa，則P力之最大值為何？於最大P力下， 請計算各桿件之應變及B點水平位移。（25 分）

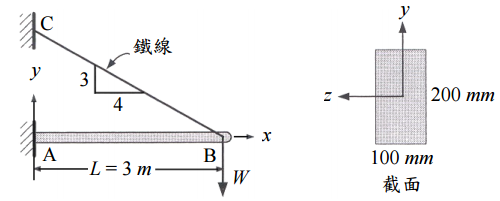

【已刪除】三、梁AB是由A端之固定端及鐵線BC所支撐，在B端掛一重為W之物體。梁AB為 100 mm×200 mm之矩形截面，其楊氏模數為E＝70 GPa，求臨界載重Wcr。（25 分）
⑴兩物體之重量W1，W2，假設m1＝m2＝100 kg。（5 分）
⑵繩纜A，B，C，D和E之張力，假設兩物體之重量為W1，W2。（10 分）
⑶繩纜A，B，C，D和E之張力，假設W1＝1.732 N，W2＝0。（10 分） （註：繩之張力於⑵，請以W1，W2之函數表示之。所有答案均以小數點表示並計算 至小數點後第二位）
