99年 - 99 地方政府特種考試_四等_土木工程、建築工程：工程力學概要#35412

科目：工程力學概要 | 年份：99年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：工程力學概要

選擇題 (0)

申論題 (4)

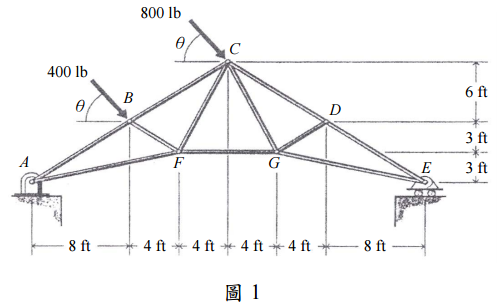

【已刪除】一、如圖 1 所示，一桁架載重和支承如圖，試求出其桿構件 BC、CF 和 FG 之內力。 （θ＝30°）（25 分）

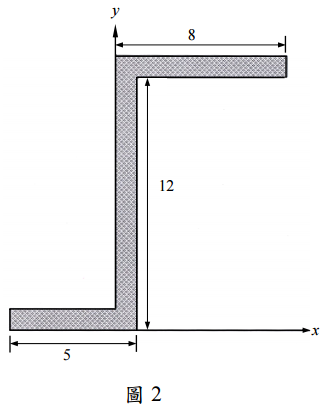

【已刪除】二、圖 2 所示之形狀中，各肢的寬度同為 1 cm，其餘長度尺寸如圖示（所標示尺寸之單 位為 cm），求對 x 軸及 y 軸之面積二次矩。（25 分）

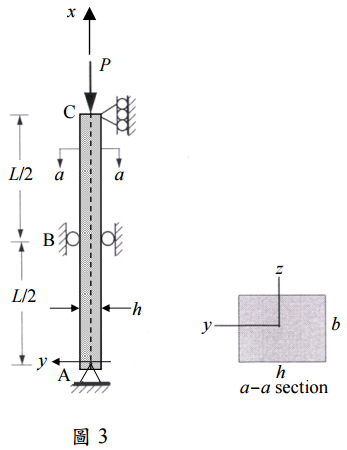

【已刪除】三、圖 3 乃截面為b×h之矩形立柱ABC，其楊氏模數為E。在中點B處，x, y方向的位移被 束制，但允許z方向（與平面垂直之方向）之位移。若在x-y平面上挫屈之臨界載重（ critical load）以(Pcr) x-y表之；在x-z平面上挫屈之臨界載重以(Pcr) x-z表之。求當(Pcr) x-y ＝10 (Pcr) x-z時，h/b之比值。（提示：柱長L之簡支柱臨界荷重值為π 2EI/L2）（25 分）

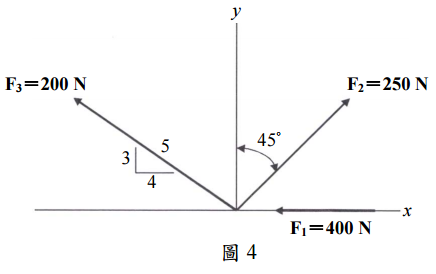

【已刪除】四、圖 4 為共平面的三個共點力，計算其合力的大小。（25 分）
