99年 - 99 鐵路特種考試_員級_土木工程：工程力學概要#34283

科目：工程力學概要 | 年份：99年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：工程力學概要

選擇題 (0)

申論題 (4)

【已刪除】一、有一實心圓棒其直徑為 4 cm，其末端承受一扭矩 T＝1.2 kN．m。在圓棒表面裝設 一應變計，其位置與水平方向夾角 45°如圖所示。當施加該扭矩時，應變計量測到 ∈＝3×10-4之輸出值，則此圓棒材料之剪力模數 G 為何？（25 分）
【已刪除】二、圖中之 L 型懸臂梁受負 z 方向（向下）之均佈力作用，其中 A 端為固定端，C 端為 自由端。試計算 A 端支承之反力 Rx ,Ry ,Rz與反力矩 Mx ,My ,Mz。（25 分）
【已刪除】三、摩擦係數可如下決定，將物塊放置於一個平台上，慢慢抬起一端使之成為一個斜面， 直至物塊開始產生滑動，若此時斜面與水平夾角為φ s ，則摩擦係數可以下式決定之： µ =  tanφs ；試證明該式。（25 分）

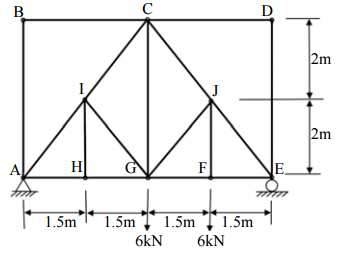

【已刪除】四、試計算圖中平面桁架結構之 IC 與 CG 桿件之內力，請標示桿件係受壓或受拉。圖中A 點為鉸支承，E 點為滾支承。
