13 圖 B 所示為圖 A 移去 10 Ω 後、自端點 a-b 所視之戴維寧等效電路，求戴維寧等效電壓為多少伏特（V）？

(A) 40
(B) 48
(C) 60
(D) 80

答案：登入後查看
統計： A(31), B(33), C(25), D(265), E(0) #3190271

詳解 (共 4 筆)

#6131945

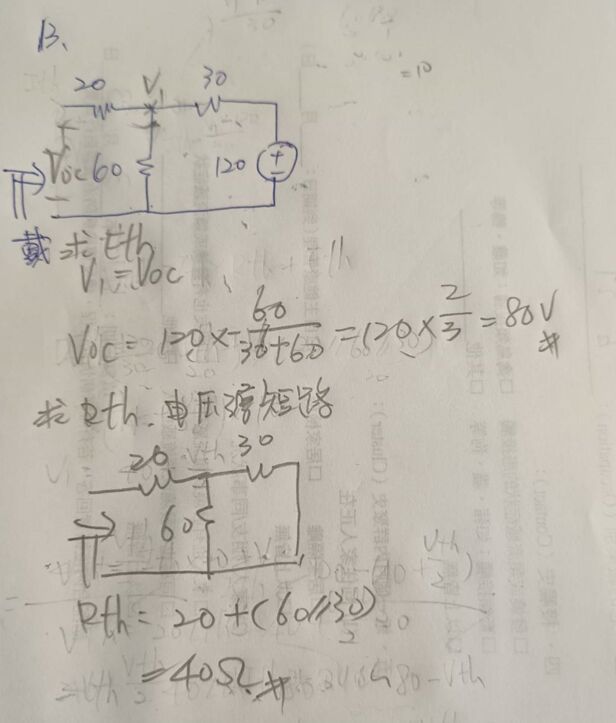

電路分析如下，請參考
7
0
#6003810

ab開路 20歐姆尚無電流通過 不產生電壓降 故Vth = 120 / (30+60) × 60 = 80V
故選D

4
0
#7223255
這是一道關於戴維寧定理（Thevenin...
(共 1894 字，隱藏中）
前往觀看
1
0
#7223250
這是一道關於戴維寧定理（Thevenin...
(共 1958 字，隱藏中）
前往觀看
0
0

私人筆記 (共 3 筆)

私人筆記#5697089
未解鎖
個人答案試寫,有錯請指導(僅供參考)

(共 18 字，隱藏中）
前往觀看
5
0
私人筆記#7468013
未解鎖
? 解題概念：戴維寧等效電壓 VTH ...
(共 510 字，隱藏中）
前往觀看
1
0
私人筆記#5708019
未解鎖
Eth=0+120x60/(30+60)...


(共 45 字，隱藏中）
前往觀看
1
0
