題組內容

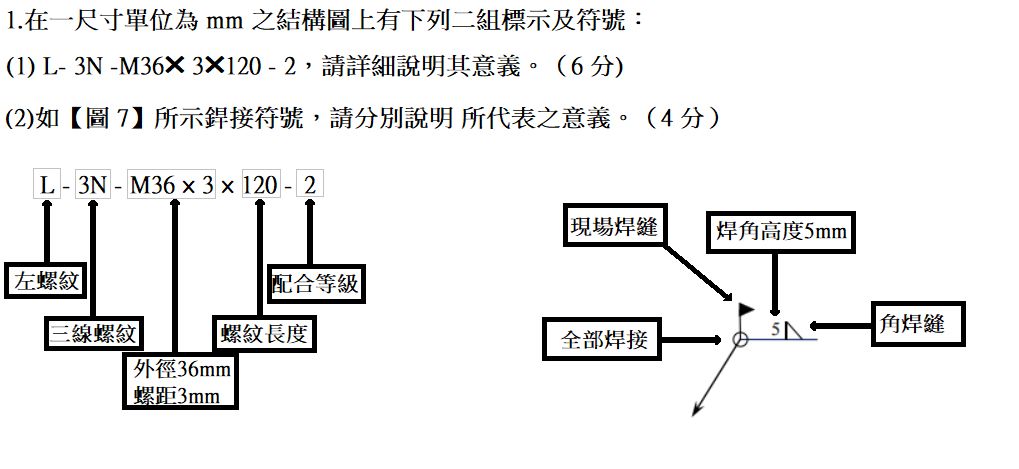

1.在一尺寸單位為 mm 之結構圖上有下列二組標示及符號：

(1) L- 3N -M36✖ 3✖120 - 2，請詳細說明其意義。（6 分)

詳解 (共 10 筆)

台電考試
台電考試
詳解 #4544932
2021/02/15

祝大家金榜題名


boss_cheep
boss_cheep
詳解 #2191567
2017/05/15
L=左螺紋 3N=三線螺紋 M=公制標準螺紋 36=螺紋外徑30mm 3=螺距3mm 120=螺紋長度120mm 2=2級配合
源源婷
源源婷
詳解 #2737550
2018/04/21
L：左螺紋 3N：三線螺紋 M：公制V型螺紋 36：外徑36mm 3：節距 120：螺栓長度 2：公差配合等級
Gen (shhhhirX)
Gen (shhhhirX)
詳解 #3565617
2019/09/01
左螺旋螺紋-螺紋線數3線-公制大徑36mmx螺距3mmx120mm長-第2級配合
Chun Jung Huang
Chun Jung Huang
詳解 #1844833
2017/03/22
L(螺紋旋向) - 3N(螺紋線數) - M36(螺紋外徑) - 節距 - 公差配合等級位
申佳偉
申佳偉
詳解 #2262390
2017/06/12
(1)左螺旋-三線螺紋-公制螺紋外徑36mmX螺距3mmX螺桿長120mm-2級公差(中等公差)
李浚民
李浚民
詳解 #3556611
2019/08/26
左旋-螺紋線數3 公制螺紋36 螺距3長...
(共 38 字，隱藏中）
前往觀看
洪昉
洪昉
詳解 #2744328
2018/04/24
左螺紋-三線螺紋-外徑36*螺距3*長度120-2級配合
Guan Yu Lin
Guan Yu Lin
詳解 #4581901
2021/03/08
左螺紋 三線螺紋 36直徑 3mm
(共 19 字，隱藏中）
前往觀看
laputa
laputa
詳解 #3643172
2019/10/30
