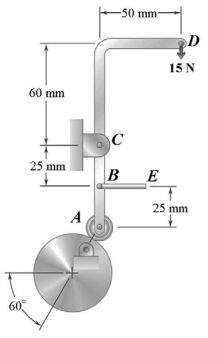

一、如圖的平面機構，在桿件 ABCD 的 D 處施予 15 N 作用力，A 處的小滾輪推動一個圓形凸輪，B 處連結一個 9 N 的拉力桿件 BE。

⑴試繪桿件 ABCD 的受力自由體圖。（10 分）
