試卷：95年 - 95 關務特種考試_三等_機械工程：工程力學（包括靜力學、動力學與材料力學）#38635
科目：工程力學(含靜力學、動力學與材料力學)
年份：95年
排序：0

題組內容

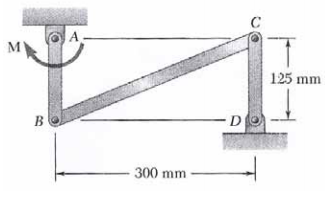

三、如下圖所示，三桿件 AB、BC 及 CD 互相以插銷（pin）連接如圖所示，此三桿件之質量分別為 m_AB = m_CD = 1.5kg，m_BC = 3kg。一力矩 M 作用於 AB 桿上，已知在圖示位置時 AB 桿之角速度為 24rad /s（順時針方向）及角加速度為 160 rad /s ²（逆時針方向）。試求：（20 分）

申論題內容

⑵ BC 桿對 B 點之作用力大小。
