108年 - [無官方正解]108 全國高級中等學校學生技藝競賽考試_工業類:工業電子#139128
> 申論題
二、填充題

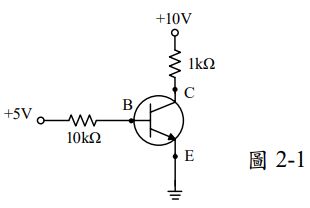

1. 如圖2-1所示電路，電晶體β = 100，V
BE
= 0.7V，V
CE(Sat)
= 0.2V。則集極電流 = ___________。
相關申論題
2. 如圖2-2所示電路，若VBE = 0.7V，β= 99，VT = 25mV，則電壓增益VO/Vi = ____________。
#571044
3. 如圖2-3所示電路，若R、XL、Xc1、Xc2之阻抗值皆為2Ω，則電路中電感抗XL兩端之電壓大小為何？___________
#571045
4. 如圖2-4所示之穩壓電路，Vi = 12 V，VZ = 3 V，在正常工作下輸出電壓Vo = _______。
#571046
5. 如圖2-5所示之電路，Rx可由電源獲得的最大功率Pmax為何？_____________
#571047
6. 如圖2-6所示之MOSFET電路，已知IDSS = 12 mA，夾止電壓(pinch-off voltage)VP = -2V，其工作點之ID = 3mA，則此放大器之小信號電壓增益Av = Vo/Vi的值為何？_____________
#571048
7. 請問圖2-7，假設T型正反器QA, QB, QC之初始值為000，進入6個CLK後的QA, QB, QC之值為？______________
#571049
8. 布林代數Y = f(A,B,C)其真值表如圖2-8，下列何者是圖2-8和之積(Product of Sum)的最簡式__________________
#571050
9. 如圖2-9電路圖中，若D2D1D0的初始狀態為001，且CLK適當觸發，電路經過4個時脈週期後，D2D1D0會呈現甚麼狀態？_________
#571051
10. 圖2-10所示為利用4對1多工器所設計的邏輯電路，其中，輸入信號為CBA，試求輸出F最簡化之布林函數F = ________________
#571052
三、計算與設計題 1. 請用1個OPA、一個可變電阻和若干個電阻，設計一直流準位調整電路，使滿足Vo = -(Vi + Voffset)。
#571053
