15.如下【圖 7】所示之差動螺紋組合，其導程分別為 L1=10 mm(右螺旋)及 L2=3 mm(右螺旋)，今
欲將滑板上升或下降 21 mm，則手輪須旋轉______圈。
詳解 (共 4 筆)
詳解

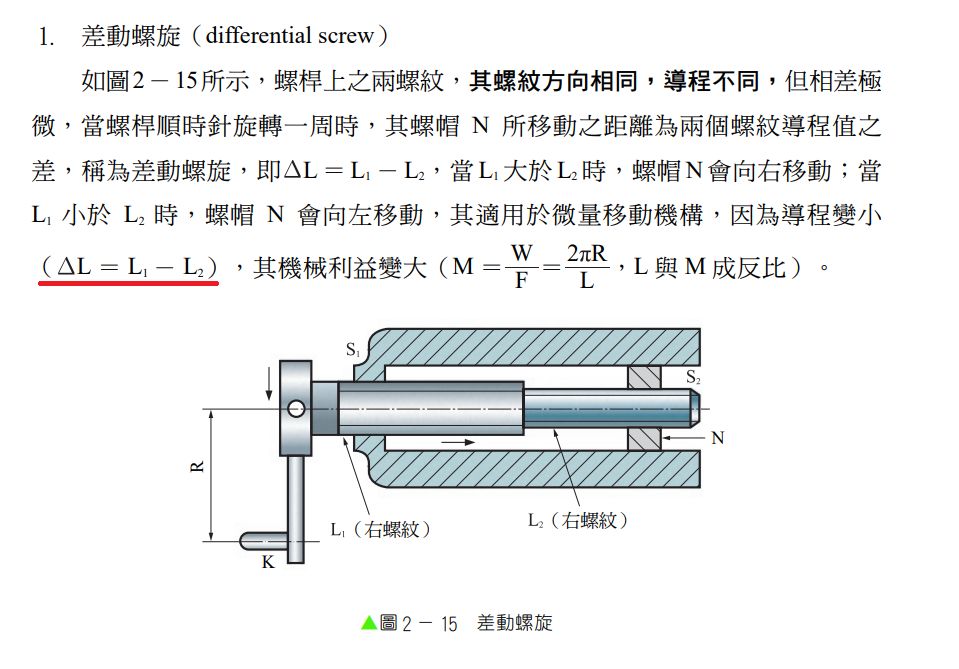

1.差動螺紋
螺桿上之兩螺紋，其螺紋方向相同，導程不同
當螺桿(手輪)順時針旋轉一周時，其滑板(螺帽)所移動之距離為兩個螺紋導程值之差，即10-3=7mm
今欲將滑板上升或下降 21 mm，則手輪須旋轉21/7=3圈

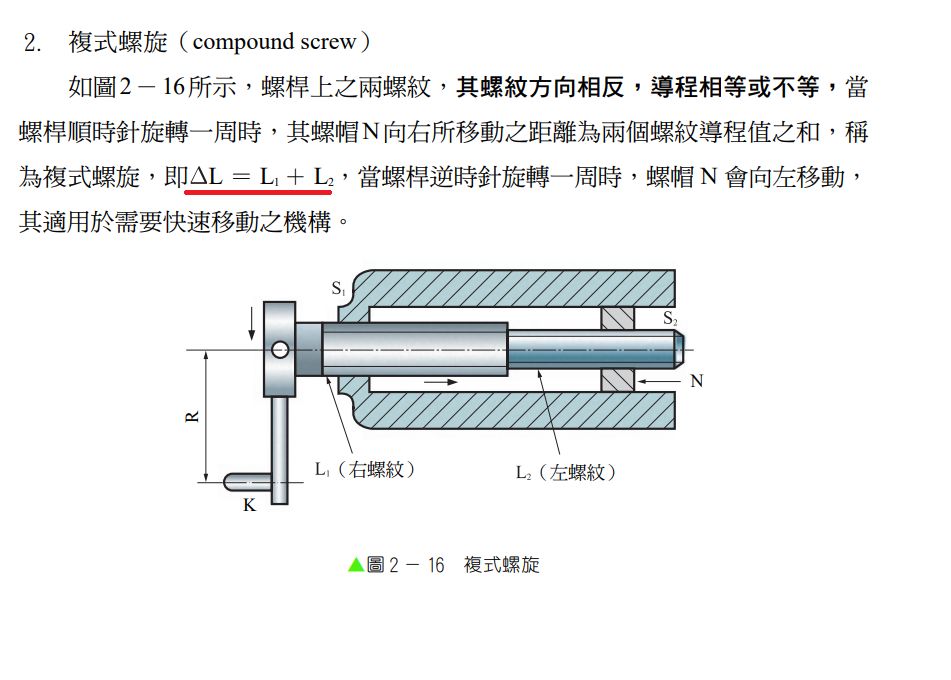

2.複式螺紋
螺桿上之兩螺紋，其螺紋方向相反，導程相等或不等
當螺桿(手輪)順時針旋轉一周時，其滑板(螺帽)所移動之距離為兩個螺紋導程值之和
詳解
圖為差動螺紋為手動壓書機
題目說 其導程L1=10 mm(右螺旋) L2=3 mm(右螺旋) （同為右旋螺紋）
差動螺紋公式求L1﹐L2之差 (△L＝L1－L2 )
= 10mm - 3mm = 7(mm)
題目說 如欲將滑板上升或下降 21 mm 要轉手輪幾圈?
21 ÷ 7 = 3
答案 3 (圈)
差動 複式螺紋計算 公式
(△L＝L1－L2 ) |
| |
| (△L＝L1＋L2 ) |
|
詳解
3
詳解
3
