16.如【圖 9】所示電路，電流 I 為____(A)。

詳解提供者：zoopm7788123

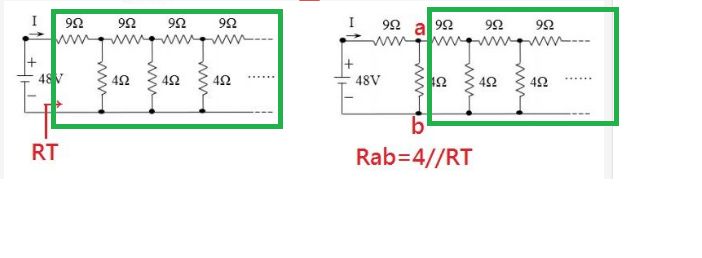

左邊綠色框是Rt

右邊綠色框也是Rt

所以Rab=4//Rt

詳解提供者：天竺鼠車車（111儀電職員上榜

詳解提供者：悠茗

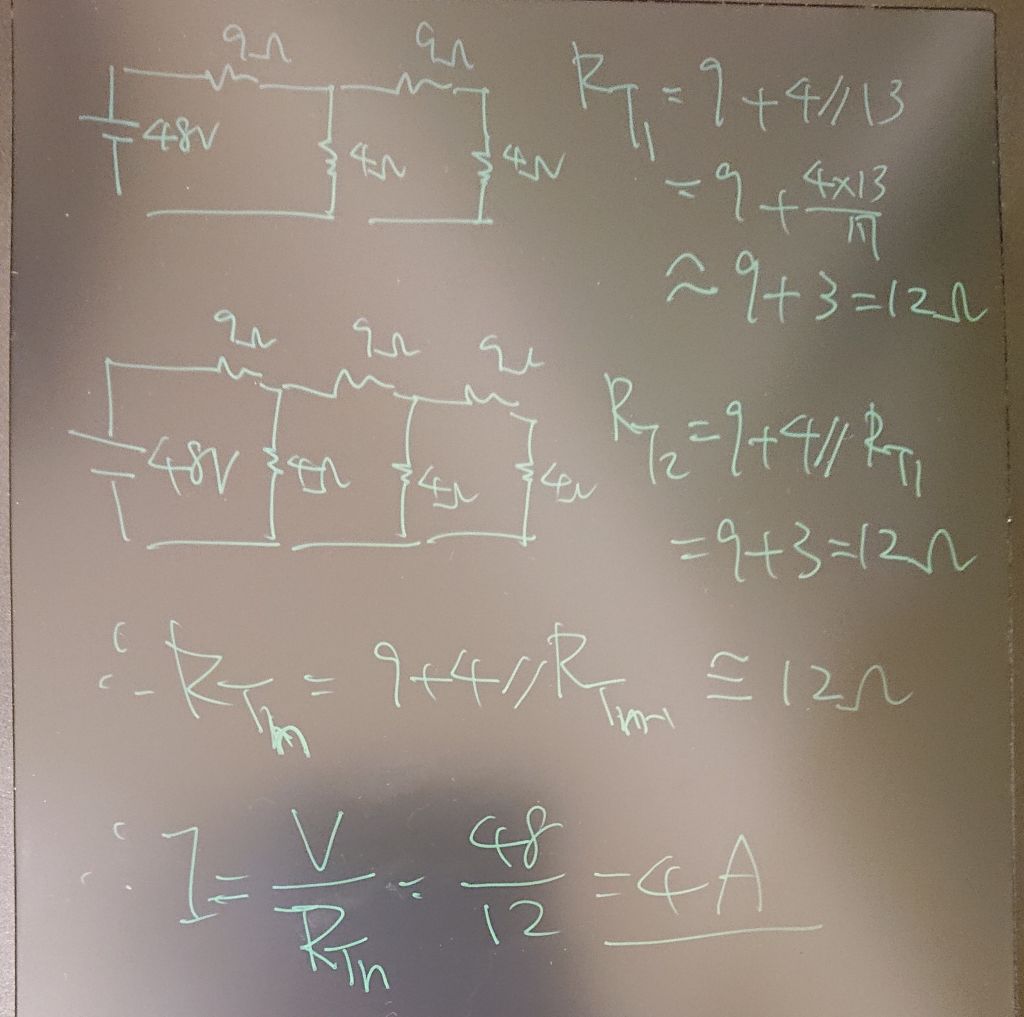

R=4R/(R+4)+9 R=12 or -3(不合) 48/12=4

詳解提供者：劉金虎

簡化=> Rt=(Rt//4)+9 =(13Rt+36)/(4+Rt)=Rt/1 (交叉相成) 13Rt+36=4Rt+Rt^2 => Rt^2-9Rt -36=0 => (Rt-12)*(Rt+3 )=0 Rt=12 or -3(不合) I=V/R=48/12=4A

詳解提供者：zxc12306549807

4

詳解 (共 5 筆)
