2.一滑車組如【圖 1】所示，若考慮摩擦損失，該滑車組之機械效率為 40% ，若欲拉起物重 W為 500 N 時，則至少需施力 F 為______N。
同一條繩子有同樣張力
由自由體圖可知~2+1+2=5F
所以~5F*0.4=500~~~F=250N

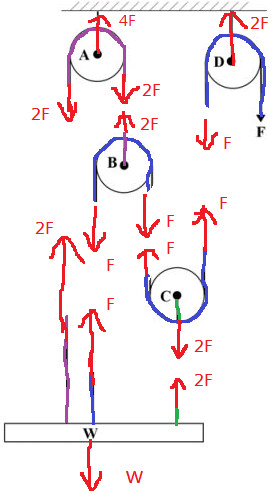

1.同一條繩子張力相同，把它看成有三條繩子，藍、綠、紫
2.分解繩子，畫自由體圖
3.取重物W自由體圖，力平衡分析，得到W=5F
不考慮機械效率時，M(機械利益)=W(作用力)/F(輸入力)
=>M=5F/F=5
考慮機械效率時，M(機械利益) x η(機械效率)=[W(作用力)/F(輸入力)]
=>5 x 0.4=[500/F]
=>F=250N
