申論題

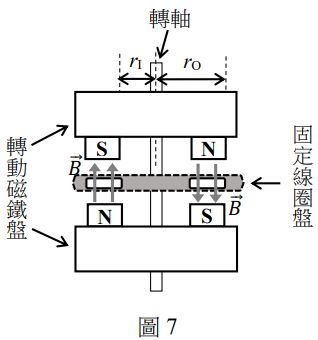

圖 7 為交流軸向磁場機械的剖面圖，常被用於發電機或電動機的裝置。圖 7 中位於最上方 與最下方是兩個與轉軸連體且可轉動的磁鐵盤，其下方磁極分布的俯視圖如圖 8 所示，每 一磁區的均勻磁場量值為 B ，方向垂直於盤面，且與轉軸平行。圖 7 中位於中間的是固定 線圈盤，由八個扇形的單一線圈組成，如圖 9 的八個虛線扇形框所示，每個扇形線圈面積 分別與上下八個磁極的面積相同，且扇形外半徑為r_O ，扇形內半徑為 r _I。線圈盤上的每一個 線圈面與磁極面重疊時，其中之一如圖 8 中扇形虛線框所示。本題組只考慮每個扇形的單 一線圈為單匝線圈，其電阻值為 R 。依據以上資料，回答以下問題。

25.如圖 11 虛線扇形框所示。則通過單一線圈磁通 量?隨時間 t 變化的關係圖最接近下列何者？（單選）（3 分）(A)(B)(C)(D)(E)
