102年 - 102 普通考試_土木工程、建築工程：工程力學概要#25886

科目：工程力學概要 | 年份：102年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：工程力學概要

選擇題 (0)

申論題 (8)

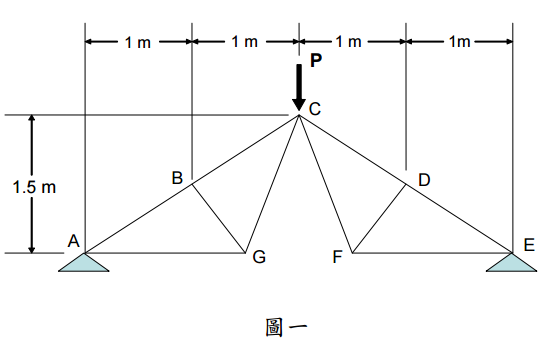

【已刪除】一、如圖一桁架，其中 P = 4 kN，試求每一桿件之軸力？（25 分）

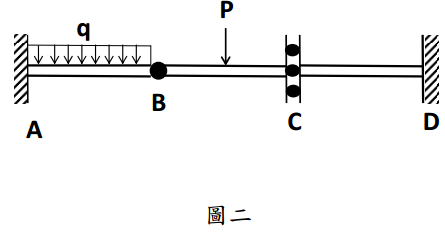

【已刪除】二、如圖二所示之梁，AB、BC 及 CD 段各長 L 且有相同之 EI 值， B 處為一鉸接，C 處為一可傳遞彎矩但不傳剪力之滑軌，點荷重 P 作用於 BC 段中點，均佈荷重作用 於 AB 段◦ 試繪此梁之剪力與彎矩圖，需列必要方程式◦（25 分）
⑴請求出點 A 及 G 之反力 。 （5 分）
⑵請問在考慮容許正向應力條件下，BG 桿之最小斷面積。（10 分）
⑶若 FG 為直徑 40 mm 之實心桿件，請問 FG 桿之變形量？（10 分）
⑴請問該鋼柱之有效長度（effective length）Le。（5 分）
⑵在考慮挫屈（buckling）狀況下，求該柱之極限載重 Pcr。 （10 分）
⑶若欲讓自由端產生 40 mm 之水平位移，求所需之偏心軸力 P。（10 分）
