105年 - 01300 工業配線 乙級 工作項目 03：可程式控制器(PLC)之應用 1-100#40989

科目：技檢◆工業配線-乙級 | 年份：105年 | 選擇題數：100 | 申論題數：0

試卷資訊

所屬科目：技檢◆工業配線-乙級

選擇題 (100)

1. 如下圖所示，當輸入端 X2ON40 秒，則輸出 Y0(A)ON(B)OFF(C)閃爍(D)不定。
2. 如下圖所示，此電路應使用何種指令來連結 X1 與 X2 之接點，或者 X3 與 X4 之接點？(A)OR(B)ORB(C)AND (D)ANB。
3. PLC 電路中，兩只計數器之設定值各為 10 次及 20 次，請問其最大計數範圍為(A)10 次(B)20 次(C)30 次(D)200 次。
4. 如下圖所示，M6 接點之閉合時間為(A)0.1 秒(B)0.2 秒(C)1 秒(D)一個掃描時間。
5. 需要即時處理，而無法允許程式掃瞄等待時間的操作宜使用(A)呼叫副程式(B)中斷指令(C)跳躍指令(D)流程指 令。
6. 下列何者不是 PLC 內部之計時器？(A)向上計時器(B)向下計時器(C)斷電延時計時器(D)通電延時計時器。
7. 下列何種記憶體於停電時，無法保持可程式控制器之指令及資料？(A)ROM(B)EPROM(C)EEPROM(D)RAM。
8. 如下圖所示，在 PLC 電路中，會產生(A)三角波(B)方波(C)鋸齒波(D)直線波。
9. 以紫外線來清洗記憶體之內容為(A)ROM(B)RAM(C)EPROM(D)EEPROM。
10. 下列何者不是全雙工串列標準通信介面？(A)RS-422(B)RS-423(C)RS-485(D)RS-232C。
11. 使用專用 CRT 程式書寫器來輸入程式，其缺點為(A)太貴(B)書寫不易(C)監控不易(D)故障較多。
12. 可程式控制器之計數器設定值可設定四位數，則兩只計數器組合之最大設定值可為(A)五位數(B)六位數(C)七 位數(D)八位數。
13. 如下圖所示 PLC 電路，若資料暫存器 C 之內容為#0100，當 X4 閉合 10 秒後打開，則資料暫存器 C 之內容 為(A)#0100(B)#3900(C)#4100(D)不定。
14. 如下圖所示 PLC 電路，當 X3 ON 後多少時間 Y5 才 ON？(A)3 秒(B)5 秒(C)15 秒(D)此電路無法動作。
15. 如下圖所示，下列何者為正確的 PLC 迴路？ (A) (B) (C) (D) 。
16. 如下圖所示，下列何者為正確的 PLC 迴路？ (A) (B) (C) (D) 。
17. 如下圖所示，下列何者為正確的 PLC 迴路？ (A) (B) (C) (D) 。
18. 如下圖所示，下列何者為正確的 PLC 迴路？ (A) (B) (C) (D) 。
19. 人機介面的簡稱為何？(A)MMM(B)PLC(C)H.M.I.(D)PAC。
20. 下列何者可視為 PLC 的等效元件？(A)繼電器(B)電磁閥(C)方向閥(D)電動機。
21. 有關 PLC 工作方式，下列敘述何者正確？(A)PLC 是採用迴圈(LOOP)掃描的方式，即每一輸出狀態變化在一 個掃描週期後，一次改變(B)PLC 是採用迴圈(LOOP)掃描的方式，即每一輸出狀態變化在一個掃瞄週期內， 逐次完成(C)PLC 不是採用迴圈(LOOP)掃描的方式，每一輸出狀態變化在一個掃描週期後，一次改變(D)PLC 不是採用迴圈(LOOP)掃描的方式，即每一輸出狀態變化在一個掃瞄週期內，逐次完成。
22. 下列何者為 PLC 階梯圖中的接點？(A)通電延時 a 接點(B)b 接點(C)通電延時 c 接點(D)斷電延時 a 接點。
23. 如下圖所示為常開接點(Normally Open)，一般稱為(A)c 接點(B)NC 接點(C)a 接點(D)b 接點。
24. 如下圖所示為常閉接點(Normally Close)，一般稱為(A)NO 接點(B)c 接點(C)a 接點(D)b 接點。
25. 如下圖所示，為按鈕開關控制指示燈電路，操作兩個按鈕開關則指示燈的結果為(A)PB1 放開、PB2 放開指 示燈亮(B)PB1 押下、PB2 放開，指示燈熄(C)PB1 放開、PB2 押下，指示燈亮(D)PB1 押下、PB2 押下指示燈熄。
26. 如下圖所示，兩個按鈕開關 PB1、PB2 控制指示燈 SL，「押下」表示按鈕開關押下，「放開」表示按鈕開 關放開，則(A)PB1 放開、PB2 放開時，SL 熄(B)PB1 放開、PB2 押下時，SL 亮(C)PB1 押下、PB2 放開時，SL 熄(D)PB1 押下、PB2 押下時，SL 亮。
27. 如下圖所示，兩個按鈕開關 PB1、PB2 控制指示燈 SL，「押下」表示按鈕開關押下，「放開」表示按鈕開 關放開，則(A)PB1 放開、PB2 放開時，SL 亮(B)PB1 放開、PB2 押下時，SL 熄(C)PB1 押下、PB2 放開時，SL 熄(D)PB1 押下、PB2 押下時，SL 亮。
28. 如下圖所示，兩個按鈕開關 PB1、PB2 控制指示燈 SL 亮熄，「押下」表示按鈕開關押下，「放開」表示按 鈕開關放開，則(A)PB1 放開、PB2 放開時，SL 熄(B)PB1 放開、PB2 押下時，SL 熄(C)PB1 押下、PB2 放開時， SL 亮(D)PB1 押下、PB2 押下時，SL 亮。
29. 下列何者電路無法利用繼電器的線圈與接點配合組成？(A)互鎖電路(B)啟動、自保、停止電路(C)時序控制電 路(D)PID 控制電路。
30. 如下圖所示，兩個按鈕開關 PB1、PB2 控制指示燈 SL 亮熄，「押下」表示按鈕開關押下，「放開」表示按 鈕開關放開，則(A)PB1 放開、PB2 放開時，SL 熄(B)PB1 放開、PB2 押下時，SL 亮(C)PB1 押下、PB2 放開時， SL 亮(D)PB1 押下、PB2 押下時，SL 熄。

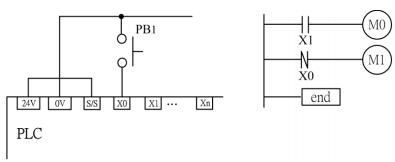

31. 如下圖所示在 PLC 運轉中(RUN)，當操作 PB1 時，下列何者正確？(A)不論 PB1 押下或放開，M1 的狀態皆 O FF(B)不論 PB1 押下或放開，M0 的狀態皆 ON(C)在 PB1 押下前，M0 的狀態為 OFF，在 PB1 押下後，M0 的 狀態為 OFF(D)在 PB1 押下前，M0 的狀態為 OFF，在 PB1 押下後，M0 的狀態為 ON。

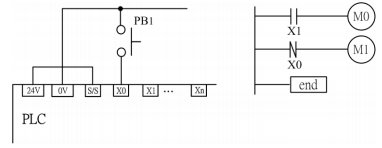

32. 如下圖所示，在 PLC 運轉中(RUN)，當操作 PB1 時，下列何者正確？(A)不論 PB1 押下或放開，M1 的狀態 皆 OFF(B)不論 PB1 押下或放開，M1 的狀態皆 ON(C)在 PB1 押下前，M1 的狀態為 OFF，在 PB1 押下後，M1 的狀態為 ON(D)在 PB1 押下前，M1 的狀態為 ON，在 PB1 押下後，M1 的狀態為 OFF。
33. 下列何者不是 PLC 一個掃描週期必經的階段？(A)系統初始(B)讀取輸入(C)程式執行(D)輸出刷新。
34. 下列何者不屬於 PLC 的類比量控制？(A)溫度(B)液位(C)壓力(D)指示燈亮或滅。
35. 下列何者不屬於 PLC 硬體系統的組成部分？(A)中央處理單元(B)輸入輸出介面(C)用戶程式(D)I/O 擴展介面。
36. 對於可程式控制器(Programmable Controller)的簡稱而言，下列敘述何者錯誤？(A)早期的可程式控制器主要用 來代替繼電器實現邏輯控制稱作可程式邏輯控制器(Programmable Logic Controller)，簡稱 PLC(B)隨著技術的 發展，PLC 的功能已經超過了邏輯控制的範圍，目前這種可程式控制器，可簡稱 PC(C)但是為了避免可程式 控制器(PC)與個人電腦(Personal Computer)的簡稱混淆，便將可程式控制器簡稱 PLC(D)目前 PLC 可以透過商 用網路連線亦可以簡稱 ITPLC。
37. 下列何者不是一般 PLC 系統常見的通信介面？(A)RS232C(B)RS422(C)RS485(D)RS123。
38. 有關初始步進點，下列敘述何者正確？(A)SFC 圖形必須使用初始步進點(B)SFC 圖形可不必使用初始步進點 (C)一般步進點可作為初始步進點使用(D)記憶型步進點可作為初始步進點使用。
39. 一般 PLC 之輸出點與輸入點之編號採用八進制，下列輸出點與輸入點之編號何者錯誤？(A)X3(B)X9(C)Y13(D) Y6。
40. 符號 表示(A)a 接點(B)下微分 a 接點(C)計時器 a 接點(D)計數器 a 接點。
41. PLC 之 PLS 指令所屬之接點屬性為(A)上微分接點(B)下微分接點(C)通電延時接點(D)斷電延時接點。
42. PLC 電路設計完成後，宜運用何指令來方便試車？(A)SFT(B)MOV(C)ROR(D)END。
43. PLC 之計數器，若計數輸入端與復歸輸入端同時閉合，則下列敘述何者正確？(A)計數器無法作動(B)計數器 計數值加 1(C)計數器計數值減 1(D)計數器計數值歸零。
44. 如下圖所示為利用 OR 及 AND 邏輯閘之組合。當 START 按鈕按下後放開，則 LED(A)亮一下即熄滅(B)繼續 亮(C)斷續亮(D)不亮。
45. 如下圖所示之邏輯電路為(A) (B) (C) (D) 。
46. 電磁電驛電路 之邏輯電路符號為(A) (B) (C) (D) 。
47. 如左圖所示，下列何者為 Y 的輸出？(A)1(B)0(C)A(D) 。
48. 如左圖所示，下列何者為 Y 的輸出？(A)1(B)0(C)A(D) 。
49. 如左圖所示，下列何者為 Y 的輸出？(A)1(B)0(C)A(D) 。
50. 如左圖所示，下列何者為 Y 的輸出？(A)1(B)0(C)A(D) 。
51. 如左圖所示，下列何者為 Y 的輸出？(A)1(B)0(C)A(D) 。
52. 如左圖所示，下列何者為 Y 的輸出？(A)1(B)0(C)A(D) 。
53. 如左圖所示，下列何者為 Y 的輸出？(A)1(B)0(C)A(D) 。
54.  如左圖所示，下列何者為 Y 的輸出？(A)1(B)0(C)A(D) 。
55. 如左圖所示，相當於下列何種閘？(A)OR(B)NAND(C)AND(D)NOR。
56. 在基本邏輯中，下列何種閘為「當所有輸入均為 0 時，輸出才是 1」？(A)AND(B)NAND(C)OR(D)NOR。
57. 如左圖所示，為下列何種邏輯電路？(A)AND(B)NOR(C)NAND(D)OR。
58. 如左圖所示，為下列何種邏輯電路？(A)AND(B)OR(C)NAND(D)NOR。
59. 如左圖所示，當 A≠B 時，Y 輸出為 1；A＝B 時，Y 輸出為 0，則此邏輯閘應為(A)及閘(B)或 閘(C)互斥或閘(D)反互斥或閘。
60. 下列何者為 AND 閘之真值表？(A) (B) (C) (D) 。
61. 下列何者為 NAND 閘之真值表？(A) (B) (C) (D) 。
62.  如左圖所示之邏輯式為(A)A＋B＝B＋A(B)A‧B＝B‧A(C)A‧B＝0(D)A‧B＝１。
63. 如下圖所示之邏輯式為(A)A+B=B+A(B)A‧B＝B‧A(C) (D)AB=1。
64. 符號 表示(A)a 接點(B)上微分 a 接點(C)計時器 a 接點(D)計數器 a 接點。
65. 如左圖所示是表示何種閘？(A)NOR(B)NAND(C)XOR(D)NOT。
66. 如下圖所示，其邏輯電路為(A) (B) (C) (D)無正確答案。
67. 電磁電驛電路 之邏輯電路符號為(A) (B) (C) (D) 。
68. 如下圖所示，Y 之邏輯式為(A)A+B(B)A‧B(C) (D) 。
69. 如下圖所示之變頻器 V/F 曲線，10～60Hz 之間，V-F 成正比，負載特性為(A)定馬力(B)定轉矩(C)變轉矩(D)升 降負載。
70. 單片數字指撥開關接腳為 ，此表示方式為(A)十六進制(B)二進制(C)十進制(D)八進制。
71. PLC 之微分電路，最低可運用幾只內部輔助電驛來設計？(A)1 只(B)2 只(C)3 只(D)4 只。
72. 下列何種產品不可與人機介面連線？(A)PLC(B)變頻器(C)溫控器(D)無通訊傳感器。
73. PLC 電路使用 2 只計時器(T1 與 T2)作時間延遲，當 T1 設定時間為 20 秒，T2 亦設定為 20 秒，則組合此 2 只計時器，其最大延遲時間為(A)400 秒(B)40 秒(C)200 秒(D)20 秒。
74. 下列何種記憶體在一般狀況下程式可讀出而無法寫入，記憶體必須插在 PROM 燒寫器上才可寫入程式，且 程式之清除亦須以紫外線才能清除記憶體內部程式(A)RAM(B)EPROM(C)ROM(D)EEPROM。
75. 規劃書寫可程式控制器的軟體程式，目前主流上採用下列何種周邊設備？(A)LCD 程式書寫器(B)一般個人電 腦(C)LED 程式書寫器(D)專用 CRT 程式書寫器。
76. 可程式控制器之高速計數輸入模組，通常與下列何項輸入元件連接，以達到精密定位控制之要求？(A)熱電 偶(B)編碼器(C)液面控制器接點(D)按鈕開關。
77. 假如 PB1 是以 a 接點方式與 PLC 輸入元件端子 X1 連接時，圖示 PLC 脈波觸發接點控制迴路，在開機啟動 後所呈現的控制狀態為(A)按住 PB1 瞬間 Y1 即刻動作並保持(B)放開 PB1 瞬間 Y1 才動作並保持(C)按住 PB1， Y1 動作；放開 PB1，Y1 復歸(D)PLC 開機啟動瞬間 Y1 動作並保持。
78. 如下圖所示 PLC 電路，當 X1 輸入信號在第一次 ON 及第二次 ON 時，其 Y1 第一次及第二次的輸出狀態結 果分別為(A)Y1 OFF，Y1 OFF(B)Y1 ON，Y1 ON(C)Y1 OFF，Y1 ON(D)Y1 ON，Y1 OFF。
79. 以 NPN 型感測器配合具有 S/S 接線點之 PLC 使用時，PLC 的 S/S 及輸入共點 COM 之正確接線方式為(A)S/S 接+24V，COM 接 0V(B)S/S 及 COM 均接+24V(C)S/S 及 COM 均接 0V(D)S/S 接 0V，COM 接+24V。
80. 以 PNP 型感測器配合具有 S/S 接線點之 PLC 使用時，PLC 的 S/S 及輸入共點 COM 之正確接線方式為(A)S/S 接+24V，COM 接 0V(B)S/S 接 0V，COM 接+24V(C)S/S 及 COM 均接+24V(D)S/S 及 COM 均接 0V。
複選題
81. 機電整合技術結合哪些技術而成？(A)電機(B)電子(C)機械(D)控制。
複選題
82. 串列傳輸包含(A)RS232(B)RS422(C)RS485(D)Ether-Net。
複選題
83. 依通訊協定的定義下列哪些無法達成人機與物件的連線？(A)畫面顯示(B)通訊(C)視訊(D)按鍵操作。
複選題
84. 構成人機介面的物件包含(A)硬體(B)軟體(C)通訊(D)資料庫。
複選題
85. 人機介面的模擬包含以下哪些？(A)視訊模擬(B)離線模擬(C)虛幻模擬(D)線上模擬。
複選題
86. 一般人機介面的通訊包含(A)串列通訊(B)藍芽通訊(C)網路通訊(D)4G 通訊。
複選題
87. 人機介面提供排程(Schedule)功能有哪些優點？(A)節省費用(B)節能減碳(C)故障排除(D)便於修改。
複選題
88. 使用人機介面的自動化環境包含(A)工廠自動化 F.A.(B)樓宇自動化 B.A.(C)家庭自動化 H.A.(D)機械自動化 M. A.。
複選題
89. 目前人機介面能夠做到下列哪些功能？(A)控制(B)監視(C)紀錄(D)操作。
複選題
90. 一般人機介面所使用的作業系統(O.S.)為何？(A)Windows(B)Linux(C)RTOS(D)DataBase。
複選題
91. IEC 61131-3 為工業自動化控制系統，標準化編程語言的國際標準，為 PLC 所制定了 5 種標準語言除階梯圖 (L.D.)順序功能圖(S.F.C)外，還包含(A)功能塊圖(B)指令表(C)結構文(D)邏輯圖(L.D.)。
複選題
92. IEC 61131-3 為 PLC 所制定的 5 種標準語言中(A)有 3 種是圖形化語言(B)有 2 種是文字化語言(C)圖形化語言有 階梯圖、順序功能圖、功能塊圖(D)文字化語言有指令表和結構文本。
複選題
93. PLC 是由下列哪些組成？(A)中央處理單元(CPU)(B)記憶體(C)輸入/輸出單元(I/O 單元)(D)電源。
複選題
94. PLC 控制與傳統電驛邏輯控制相比具有下列哪些特點？(A)可靠性高(B)通用性強(C)體積小(D)安裝維護簡便。
複選題
95. PLC 的繼電器輸出模組具有下列哪些特點？(A)價格低(B)使用電壓範圍廣(C)壽命短(D)反應時間較長。
複選題
96. 有關 PLC 在程式執行階段，下列敘述哪些正確？(A)以階梯圖而言由上而下依序掃描(B)在掃描階梯圖時，按 先左後右、先上後下的順序進行邏輯運算(C)根據邏輯運算的結果，刷新該輸出線圈在 I/O RAM 存儲區中對 應位元的狀態(D)確定是否要執行該階梯圖的功能指令。
複選題
97. 如下列圖示，以 NPN 型感測器配合具有 S/S 接線點之 PLC 使用時，須完成下列哪些選項之連接後，方能使 NPN 型感測器正常動作(A)a-c (B)b-c (C)h-a,j-b,i-d (D)p-c,q-d 。
複選題
98. PLC 在程式執行過程中(A)只有輸入點在 PLC 內的狀態不會發生變化，而其他輸出點和軟設備在 PLC 的狀態 都有可能發生變化(B)所有在 PLC 內的狀態都有可能發生變化(C)排在階梯圖上面的程式，其執行結果會對排 在下面的程式起作用(D)排在階梯圖下面的程式，其執行結果只能到下一個掃描週期才能對排在其上面的程 式起作用。
複選題
99. 可程式控制器輸出模組一般有(A)繼電器輸出(B)PNP 電晶體輸出(C)NPN 電晶體輸出(D)電磁閥輸出。
複選題
100. RS-232C 標準其含蓋內容，下列哪些正確？(A)連接頭的構造(B)電氣特性(C)接腳的信號功能(D)傳送過程。
