107年 - 107-3 全國技術士技能檢定學科_乙級：01300工業配線#95063

科目：技檢◆工業配線-乙級 | 年份：107年 | 選擇題數：80 | 申論題數：0

試卷資訊

所屬科目：技檢◆工業配線-乙級

選擇題 (80)

1. 下列何者非善良管理人之應有作為？(A)保守營業上應秘密事項(B)秉公處理職務(C)拒收廠商回扣(D) 未依公司規定與廠商私下接洽。

2. 變壓器之一次電流為 I1，一次線圈匝數為 N1，變壓器二次電流為 I2，二次線圈匝數為Ｎ2，下列何者正確？(A)5fea774c050df.jpg (B)5fea775678896.jpg (C)5fea77658729a.jpg (D)5fea7776504f0.jpg
3. 電纜絕緣體之交連聚乙稀，除絕緣、耐壓高、耐熱及不易老化外，因其置於地下，對吸水情況應 (A)不必考慮(B)愈大愈好(C)愈小愈好(D)不能有吸水情況。

4. 如下圖符號代表
5. 主管機關審查環境影響說明書或評估書，如認為已足以判斷未對環境有重大影響之虞，作成之審 查結論可能為下列何者？(A)認定不應開發(B)通過環境影響評估審查(C)補充修正資料再審(D)應繼續 進行第二階段環境影響評估。
6. 解決台灣水荒(缺水)問題的無效對策是(A)興建水庫、蓄洪(豐)濟枯(B)全面節約用水(C)積極推動全民 運動(D)水資源重複利用，海水淡化…等。

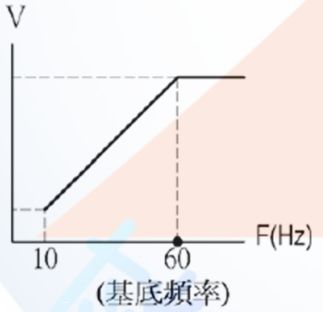

7. 如下圖所示之變頻器 V/F 曲線，10～60Hz 之間，V-F 成正比，負載特性為
8. 下列何者為非再生能源？(A)地熱能(B)核能(C)太陽能(D)水力能。
9. 電力熔絲之主要用途為(A)接地保護(B)過電壓保護(C)短路保護(D)過載保護。
10. 頻率降下時，電容阻抗值(A)不變(B)減少(C)增加(D)先增後減。
11. 漏電斷路器主要用於保護何種故障？(A)接地(B)過電壓(C)線路短路(D)過載電流。
12. 為了避免漏電而危害生命安全，下列何者不是正確的做法？(A)有濕氣的用電場合，線路加裝漏電 斷路器(B)做好用電設備金屬外殼的接地(C)加強定期的漏電檢查及維護(D)使用保險絲來防止漏電的 危險性。
13. 「勞工於職場上遭受主管或同事利用職務或地位上的優勢予以不當之對待，及遭受顧客、服務對 象或其他相關人士之肢體攻擊、言語侮辱、恐嚇、威脅等霸凌或暴力事件，致發生精神或身體上 的傷害」此等危害可歸類於下列何種職業危害？(A)社會心理性(B)化學性(C)物理性(D)生物性。

14. 如下圖所示，氣壓方向閥符號之作動方式為

15. 電表上之記號5fea77cd13aac.jpg ，是表示(A)可動鐵片型(B)熱動型(C)可動線圈型(D)振動彈簧型。
16. 安裝熔絲鏈開關時，宜使熔絲筒與水平線(A)成 60 度(B)成平行(C)成 90 度(D)成任何斜度均可。
17. 檢查配電盤內之配線應特別注意接地線的線徑和顏色，一般而言接地線應使用(A)藍色(B)綠色(C)白色(D)紅色

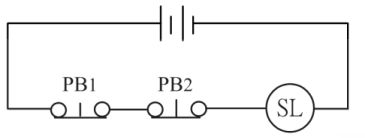

18. 如下圖所示，兩個按鈕開關 PB1、PB2 控制指示燈 SL 亮熄，「押下」表示按鈕開關押下，「放開」 表示按鈕開關放開，則
5fea77f0bb42f.jpg(A)PB1 放開、PB2 押下時，SL 熄(B)PB1 放開、PB2 放開時，SL 熄(C)PB1 押下、PB2 押下時，SL 亮(D)PB1 押下、PB2 放開時，SL 亮。

19. 如下圖所示為

20. 匝比(N1 /N2 )為 a 之三相變壓器，若接線為△一Ｙ，一次側線電壓為 V1，則二次側線電壓為(A)V1 /a (B)5fea7833855e6.jpg(C)5fea78388c5d5.jpg(D)aV1。
21. 依 CNS 標準，MWG 級，中壓配電盤所使用之斷路器須為(A)W 級(B)Z 級(C)X 級(D)Y 級。
22. 感應電動機之轉距與(A)電壓成正比(B)電壓平方成反比(C)電壓成反比(D)電壓平方成正比。

23. 下列何者為故障表示器電驛之符號？(A)5fea785ab06ec.jpg (B)5fea7864a09bb.jpg (C)5fea787a9551b.jpg (D)5fea788866f36.jpg
24. PT 超過負擔時，PT 二次測(A)電流下降(B)電壓上升(C)電壓下降(D)電流不變。
25. 依職業安全衛生法施行細則規定，下列何者非屬特別危害健康之作業？(A)游離輻射作業(B)粉塵作業(C)會計作業(D)噪音作業。
26. 非磁性近接開關之控制，其檢出方式係利用(A)高週波(B)靜電容量變化(C)水之導電(D)機械碰撞。
27. 下列何者是造成聖嬰現象發生的主要原因？(A)臭氧層破洞(B)颱風(C)霧霾(D)溫室效應。
28. 高壓屋內配線用於保護短路者為(A)高壓熔絲鏈(B)油開關(C)隔離開關(D)電力熔絲。
29. 600V 以上電容器，切斷電源後最少應等待多少分鐘後始可觸碰？(A)1 分鐘(B)3 分鐘(C)5 分鐘(D)10 分鐘。
30. 三相鼠籠型感應電動機起動轉矩最大者為(A)Y-Δ 起動(B)一次電阻起動(C)一次電抗起動(D)直接起 動。
31. 三台單相變壓器結成△－△結線，如其中一只變壓器燒毀，而改用 V－V 結線，則其滿載輸出容 量為原三台合計容量之(A)86.6％(B)70.7％(C)57.7％(D)66％。
32. 購買下列哪一種商品對環境比較友善？(A)材質可以回收的商品(B)一次性的產品(C)過度包裝的商品 (D)用過即丟的商品。
33. 一般用於 3.3KV 系統中，採下列何者作於供電方式？(A)單相三線式(B)三相四線式(C)單相二線式(D) 三相三線式。
34. 25KV 以下進屋線以後之單芯電纜，其接地採用(A)一端接地(B)多重接地(C)不必接地(D)兩端接地。

35. 符號「5fea78a6af310.jpg」是表示(A)短路(B)接地(C)日光燈(D)開關。
36. 下列何者不屬於 PLC 硬體系統的組成部分？(A)用戶程式(B)中央處理單元(C)輸入輸出介面(D)I/O 擴 展介面。
37. 勞工若面臨長期工作負荷壓力及工作疲勞累積，沒有獲得適當休息及充足睡眠，便可能影響體能 及精神狀態，甚而較易促發下列何種疾病？(A)腦心血管疾病(B)皮膚癌(C)多發性神經病變(D)肺水腫。
38. 公司訂定誠信經營守則時，不包括下列何者？(A)禁止不誠信行為(B)禁止適當慈善捐助或贊助(C)禁 止提供不法政治獻金(D)禁止行賄及收賄。
39. 高壓電容器附加放電電阻，在線路開啟後迅速降低殘餘電荷，其規定為(A)5 分鐘內降至 50V 以下 (B)10 分鐘降至 50V 以下(C)5 分鐘內降至 30V 以下(D)3 分鐘內降至 30V 以下。

40. 5fea78c4d2343.jpg 如左圖所示，下列何者為 Y 的輸出？(A)A(B)1(C)0(D)5fea78d94bf30.jpg
41. ANSI 是指(A)日本國家標準(B)中華民國國家標準(C)美國國家標準(D)英國國家標準。
42. MCCB AF 與 AT 之關係為(A)AF≧AT(B)AF≦AT(C)AF＞AT(D)AF＜AT。
43. 變壓器之電壓調整率為(A)無載電壓與滿載電壓之比(B)無載電壓與磁飽和電壓之比(C)無載電壓與滿載電壓之差與滿載電壓之比(D)無載電壓與滿載電壓之差與無載電壓之比。
44. 台灣西部海岸曾發生的綠牡蠣事件是下列何種物質污染水體有關？(A)磷(B)汞(C)銅(D)鎘。
45. ACB 是(A)油斷路器(B)空氣斷路器(C)交流斷路器(D)分激發電機。

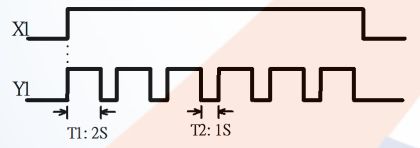

46. 一般 PLC 之輸出點與輸入點之編號採用八進制，下列輸出點與輸入點之編號何者錯誤？(A)X9(B)Y6(C)X3(D)Y13。
47. 您個人的敬業精神通常在以下哪個場域發揮與實踐？(A)電影院(B)職場(C)家庭(D)百貨公司。

48. 如下圖中控制管路的接口為

49. 變壓器三相連接中之 Y-Y 接線，線電壓為相電壓之(A)5fea792237c31.jpg倍(B)5fea79395b058.jpg倍(C)5fea793b16eb5.jpg倍(D)5fea79477d0be.jpg倍。
50. 將直流變為交流的是(A)換流器(Inverter)(B)比流器(C)濾波器(D)整流器。
51. 變壓器之鐵損與負載(A)無關(B)平方成正比(C)成反比(D)成正比。

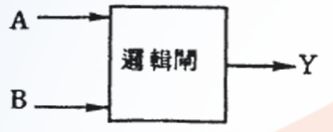

52. 如下圖所示，當 A≠B 時，Y 輸出為 1；A＝B 時，Y 輸出為 0，則此邏輯閘應為

53. 如下圖所示，下列何者為正確的 PLC 迴路？
54. 在高壓受電盤中，主斷路器與隔離開關之操作順序為(A)接通線路時，先投入主斷路器(B)接通線路 時，先投入隔離開關(C)切斷電源時，先拉開隔離開關(D)兩者同時操作。
55. 直流電流計附屬之分流器容量，選用時應選用(A)負載電流 10 倍以上(B)負載電流 5 倍以上(C)與負載 電流相同者(D)負載電流 1.5 倍以上。
56. 高壓電纜終端接地線應使用 PVC 絕緣線，其線徑不得小於(A)8mm2(B)38mm2(C)14mm2(D)22mm2。
57. 營業秘密可分為「技術機密」與「商業機密」，下列何者屬於「商業機密」？(A)生產製程(B)產品 配方(C)客戶名單(D)設計圖。

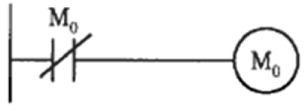

58. 如下圖所示，在 PLC 電路中，會產生
59. 防塵口罩選用原則，下列敘述何者錯誤？(A)視野愈小愈好(B)吸氣阻抗愈低愈好(C)捕集效率愈高愈好(D)重量愈輕愈好。
60. 大氣層中臭氧層有何作用？(A)對流最旺盛的區域(B)造成光害(C)保持溫度(D)吸收紫外線
61. 依通訊協定的定義，下列哪些無法達成人機與物件的連線？(A)畫面顯示(B)通訊(C)按鍵操作(D)視訊。
複選題
62. 在 PLC 故障處理中，若特定編號的輸出繼電器其連接的負載不動作(但該接點輸出指示燈亮）其可能原因為(A)繼電器輸出接點不良(B)輸出配線斷線或端子螺絲鬆動(C)輸出負載不良(D)未加負載電源

63. 有關三相交流發電機的電源，下列敘述哪些正確？(A)若△接時正相序時，其線電流超前其對應的 相電流 30°(B)若 Y 接正相序，則各線電壓分別滯後其對應的相電壓 30°(C)△接時線電流為相電流的5fea79fd544d2.jpg倍(D)Y 接時的線電壓為相電壓的5fea7a064a82a.jpg倍。

64. 下列圖中之符號，哪些可供專用雙插座使用？(A)5fea7a214dc81.jpg (B)5fea7a2c7418e.jpg (C)5fea7a33354b1.jpg (D)5fea7a38d5ad0.jpg
65. 感應電動機使用降壓起動時，下列敘述哪些正確？(A)Y-△起動不屬於降壓起動(B)起動電流值降為 原先值的 1/2(C)起動電流值仍然大於運轉電流(D)線電壓值降為 1/2 時，其轉矩降為原先值之 1/4。
66. PLC 階梯圖中接點可以是(A)PLC 輸入的接點(B)PLC 內部輔助繼電器的接點(C)PLC 的輸出接點(D)內 部計時器、計數器等的狀態接點。
67. 下列敘述哪些正確？(A)電流表內部電阻很低，而電壓表內部電阻則很高(B)瓦特表量測得到的瓦特 數恆等於被測負載電壓與電流之乘積(C)分流器之目的為量測高電壓電路時作為分流使用(D)110V 單相二線式瓦時表電流線圈應接在電路中非接地導線上。
68. 保養維護電動機控制盤箱時，若控制系統裝有逆相保護裝置，下列敘述哪些正確？(A)無需檢測電 源相序(B)靜態作器具接點檢測(C)靜態作盤箱清理(D)檢測電源電壓值。

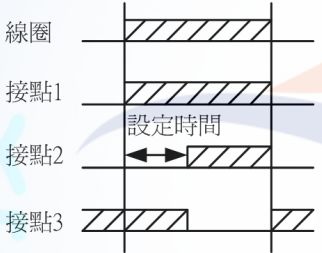

69. 如下圖所示之定時器(Timer)動作時序圖中，其接點為下列哪些型式？

70. 三組電力電容器採用 Y 接線時，下列敘述哪些正確？(A)其中性點應接地(B)電容器外殼不宜與中性 點共同接地(C)會產生高諧波電流干擾通訊系統(D)若電源為 35fea7a7576695.jpg4W 式，中性線電流易引起接地電驛誤動作。
71. 現有市售三極無熔線斷路器，其接點結構為(A)部份廠牌具有跳脫接點(B)沒有附加任何輔助同步 a、 b 接點(C)具有三組主接點(D)沒有跳脫接點者不具有短路跳脫功能。
72. 選用斷路器之額定啟斷電流時，下列敘述哪些錯誤？(A)應大於最大短路電流(B)等於該 CB 額定電 流 2 倍(C)等於負載電流 2 倍(D)與負載電流相同。
73. 有關電驛，下列敘述哪些正確？(A)閃爍電驛(Flicker Relay)是一種定時訊號(ON-OFF)切換裝置，一 般應用在交通號誌、廣告燈及警報電路上(B)棘輪電驛(Latch Relay)適合用在馬達負載交替運轉或 切換運轉上(C)保持電驛(Keep Relay)內部有兩組激磁線圈，一旦動作線圈(SET)通電激磁動作後， 即使把線圈上的電源切斷，保持電驛仍然保持動作，欲使其復歸，必須由外部加入額定電源於復 歸線圈(RESET)，使接點復歸(D)限時電驛(Timer)是一個延時性的電驛，它能使控制電路依設定的 時序動作，是工業配線自動控制上重要的元件。
74. 綜合型高壓啟動器(電動機用)之主要功能為(A)啟斷高諧波電流(B)啟斷過載電流(C)啟斷短路電流(D) 啟斷負載電流。
75. 檢查 11.4KV 配電盤內之配線時，應特別注意接地線的線徑及顏色，下列敘述哪些錯誤？(A)紅色 14mm2(B)白色 38mm2(C)綠色 8mm2(D)綠色 14mm2。
76. PLC 階梯圖中的接點，下列敘述哪些正確：(A)線圈間只能並聯不能串聯(B)接點間可以任意串、並聯(C)線圈間可以任意串、並聯(D)接點間只能並聯不能串聯。
77. 依習慣指示燈顏色在使用上下列哪些正確？(A)綠色(GL)表示停止、安全(B)紅色(RL)表示運轉、注 意(C)白色(WL)表示停止(D)黃色(YL)表示警告、故障。

78. 按鈕開關常開 a 接點的電路符號為(A)5fea7aa111c55.jpg (B)5fea7ab1462dd.jpg (C)5fea7ab68212f.jpg (D)5fea7ac770edd.jpg

79. 下列哪些圖為單相感應電動機接線圖？(A)5fea7ad5def79.jpg (B)5fea7aea1d640.jpg (C)5fea7af8e66cf.jpg (D)5fea7b0182b1f.jpg

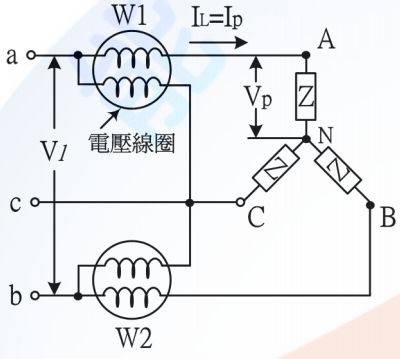

80. 如下圖所示，若以二單相交流瓦特表法量測三相交流功率時，下列敘述哪些正確？
5fea7b160d1f2.jpg(A)當 W1 =W2 且 均為正值時，此時功率因數 PF=1(B)當 W1 =-W2 其值為一正一負時，此時功率因數 PF=0(C)當二瓦特 表一正、一負，但值不相等時(W1≠-W2 ),PF＜0.5(D)當二瓦特表均為正值，但並不相等時(W1≠W2 ), PF＞0.5。
