所屬科目：工程力學概要

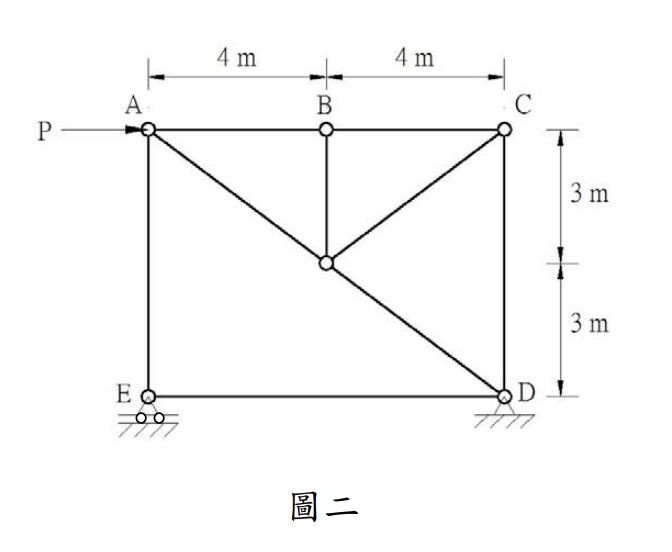

二、圖二所示桁架在 A 點受到水平方向的 P 力，試求各桿的桿力。請將桁架 圖形繪在試卷上，並將各桿桿力標於對應的桿件旁，註明張力或壓力。 （25 分）

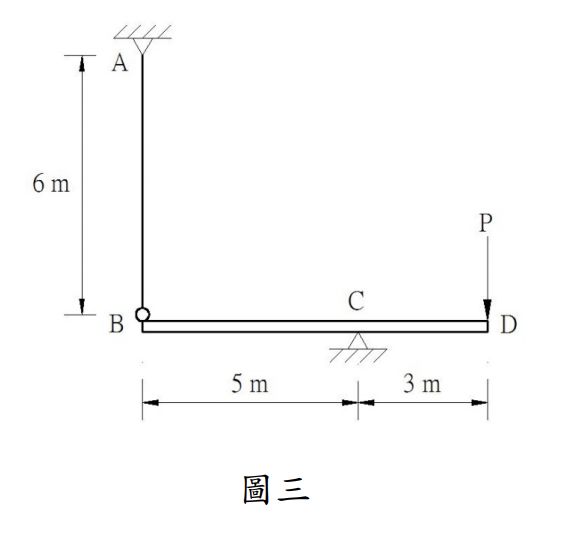

三、圖三所示 AB 桿件和 BCD 桿件採用相同的材質，在 B 點鉸接。已知 AB 桿件為均勻桿件，斷面積為 A；BCD 桿件為均勻桿件，慣性矩為 I。在 圖示的載重下，欲使 D 點的變位量大小與 B 點的變位量大小相等，試求 I 與 A 的比值。不考慮 BCD 桿件的軸向變形。（25 分）

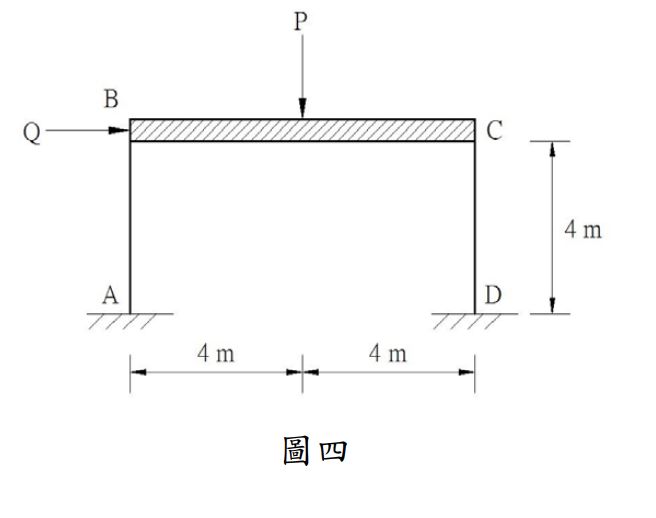

四、圖四所示剛架，BC 桿件為完全剛性，已知 AB 桿件及 CD 桿件的斷面相 同，並使用相同的材料，EI=常數。此剛架在水平方向施加一 Q 力使 BC 桿件在水平方向移動。欲使 AB 桿件及 CD 桿件挫屈的安全係數為 2.5， 試求所能施加的 P 力。（25 分）
