108年 - 108-3 技術士技能檢定學科測試試題-乙級：01300工業配線#81093

6. 假如 PB1 是以 a 接點方式與 PLC 輸入元件端子 X1 連接時，圖示 PLC 脈波觸發接點控制迴路，在開機啟動後所呈現的控制狀態為(A)放開 PB1 瞬間 Y1 才動作並保持(B)按住 PB1，Y1 動作；放開 PB1，Y1 復歸(C)PLC 開機啟動瞬間 Y 1 動作並保持(D)按住 PB1 瞬間 Y1 即刻動作並保持。

7. 匝比(N₁ /N₂)為 a 之三相變壓器，若接線為△一Ｙ，一次側線電壓為 V₁，則二次側線電壓為(A)aV₁(B) V₁/a(C)V₁/a(D)aV₁。

8. 以 N PN 型感測器配合具有 S/S 接線點之 PLC 使用時，PLC 的 S/S 及輸入共點 CO M 之正確接線方式為(A)S/S 及 CO M 均接 0V(B)S/S 及 CO M 均接+24V(C)S/S 接 0V，CO M 接+24V(D)S/S 接+24V，COM 接 0V。

9. 正逆轉用電磁接觸器發生同時接觸故障，其原因(A)上述三種原因全有可能發生(B)電磁接觸器之主接點熔解而黏住(C)切換時間太快(D)連鎖裝置失效或沒有安裝。

10. 如下圖所示，是為氣壓回路所使用之(A)調壓閥(B)流量控制閥(C)釋壓閥(D)程式閥。

11. 在低壓配電箱中裸露之異相間隔，若電壓為 600V，其相間距離不得小於(A)100mm(B)50mm(C)150m m(D)200mm。

12. 下列何者是酸雨對環境的影響？(A)土壤肥沃(B)增加水生動物種類(C)湖泊水質酸化(D)增加森林生長速度。

13. 如下圖所示為(A)自動操作自動復歸 a 接點(B)限時動作 b 接點(C)手動操作自動復歸 a 接點(D)限時動作 a 接點。

14. 陳先生到機車行換機油時，發現機車行老闆將廢機油直接倒入路旁的排水溝，請問這樣的行為是違反了(A)飲用水管理條例(B)廢棄物清理法(C)道路交通管理處罰條例(D)職業安全衛生法。

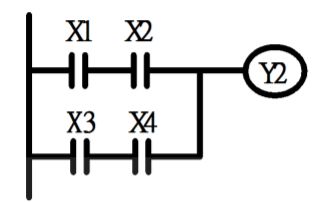

15. 如下圖所示，此電路應使用何種指令來連結 X1 與 X2 之接點，或者 X3 與 X4 之接點？(A)O RB(B)O R(C)AND(D)ANB。

16. 下列何者不是溫室效應所產生的現象？(A)氣溫升高而使海平面上升(B)造成全球氣候變遷，導致不正常暴雨、乾旱現象(C)造成臭氧層產生破洞(D)北極熊棲地減少。

17. 電表上之記號，是表示(A)可動線圈型(B)熱動型(C)振動彈簧型(D)可動鐵片型。

18. PT 超過負擔時，PT 二次測(A)電壓上升(B)電流不變(C)電流下降(D)電壓下降。

19. 電擊昏迷者嘴唇、舌及指甲發紫時，顯示其缺乏(A)氧氣(B)血(C)食物(D)水分。

20. 電磁接觸器其主要功能在(A)接通電源及切斷電源(B)防止接地(C)保護過載電流(D)保護短路電流。

21. 下列何者非為防範有害物食入之方法？(A)不在工作場所進食或飲水(B)穿工作服(C)常洗手、漱口(D) 有害物與食物隔離。

22. 高壓熔絲鏈開關之簡稱為(A)PS(B)H PF(C)PF(D)PCS。

23. 如下圖所示，氣壓方向閥符號之作動方式為(A)人力操作式(B)電磁式(C)柱塞作動(D)彈簧作動式。

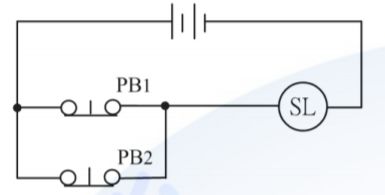

24. 如下圖所示，兩個按鈕開關 PB1、PB2 控制指示燈 SL 亮熄，「押下」表示按鈕開關押下，「放開」表示按鈕開關放開，則(A)PB1 押下、PB2 押下時，SL 熄(B)PB1 放開、PB2 押下時，SL 亮(C)PB1押下、PB2 放開時，SL 亮(D)PB1 放開、PB2 放開時，SL 熄。

25. 某工廠有低壓電動機五台，最大一台之全載電流為 40A，其餘 4 台之全載電流合計為 60A，選擇幹線之安全電流量應為(A)90A(B)120A(C)100A(D)110A。

26. 甲君為獲取乙級技術士技能檢定證照，行賄打點監評人員要求放水之行為，可能構成何罪？(A)違背職務行賄罪(B)詐欺罪(C)不違背職務行賄罪(D)背信罪。

27. 電纜中封入絕緣油或絕緣用氣體者為(A)實心電纜(B)特殊電纜(C)H 電纜(D)鋼帶電纜。

28. 因故意或過失而不法侵害他人之營業秘密者，負損害賠償責任。該損害賠償之請求權，自請求權人知有行為及賠償義務人時起，幾年間不行使就會消滅？(A)2 年(B)10 年(C)5 年(D)7 年。

29. ANSI 是指(A)英國國家標準(B)美國國家標準(C)日本國家標準(D)中華民國國家標準。

30. 小李具有乙級廢水專責人員證照，某工廠希望以高價租用證照的方式合作，請問下列何者正確？ (A)這是違法行為(B)互蒙其利(C)經環保局同意即可(D)價錢合理即可。

31. 依據 JEM 標準，交流斷路器之代用號碼為(A)52(B)55(C)42(D)51。

32. 對於墜落危險之預防設施，下列敘述何者較為妥適？(A)高度 2m 以上之開口處應設護欄或安全網(B) 高度 2m 以上之邊緣之開口部分處應圍起警示帶(C)在外牆施工架等高處作業應盡量使用繫腰式安全帶(D)安全帶應確實配掛在低於足下之堅固點。

33. 在保持電驛（Keep Relay）之 CC 線圈代表(A)控制線圈(B)跳脫線圈(C)投入線圈(D)選擇開關。

34. 第三種地線工程中接地導線大小應視情形決定，CT 最小應採用(A)5.5mm ²PVC 導線(B)3.5mm ²PV C 導線(C)8mm²PVC 導線(D)2mm²PV C 導線。

35. 長時間電腦終端機作業較不易產生下列何狀況？(A)頸肩部僵硬不適(B)腕道症候群(C)眼睛乾澀(D)體溫、心跳和血壓之變化幅度比較大。

36. 如下圖所示為(A)橋式整流器(B)惠斯登電橋(C)半波整流器(D)雙電橋。

37. 直流之電流表欲測大電流時，可用(A)分流器(B)比流器(C)比壓器(D)整流器配合電流表使用。

38. 用於高壓變為低壓之變壓器，其低壓側應以特種或第二種接地工程接地，主要目的為(A)變壓器之過載保護(B)防止雷害(C)減少電力損失(D)減少對人畜的危險性。

39. 12KV 級開關箱內主線路配線，有足夠之安全距離及礙子支持時可使用(A)600V 絕緣電線(B)6KV 絕緣電線(C)12KV 絕緣電線(D)裸電線。

40. 經勞動部核定公告為勞動基準法第 8 4 條之 1 規定之工作者，得由勞雇雙方另行約定之勞動條件，事業單位仍應報請下列哪個機關核備？(A)勞動檢查機構(B)當地主管機關(C)勞動部(D)法院公證處。

41. 台灣年降雨量是世界平均值的 2.6 倍，卻仍屬缺水地區，原因何者為非？(A)台灣由於山坡陡峻，以及颱風豪雨雨勢急促，大部分的降雨量皆迅速流入海洋(B)台灣自來水水價過於便宜(C)降雨量在地域、季節分佈極不平均(D)水庫蓋得太少。

42. 下列何者不是全雙工串列標準通信介面？(A)RS-423(B)RS-485(C)RS-422(D)RS-232C。

43. 匯流排之排列 R.S.T.N 之順序，面對盤之正面(A)可任意排列(B)由下而上，由右而左，由後而前(C) 由上而下，由左而右，由前而後(D)由上而下，由右而左，由前而後。

44. 使電線之長度增為 n 倍，其截面積減為 1 /n 倍時，則電線電阻為原來之(A)1 倍(B)1 /n 倍(C)n 倍(D)n 2倍。

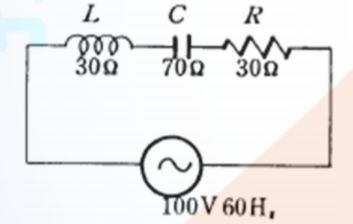

45. 如下圖所示，若電阻 R 由 30Ω 增加時，電路之功率因數變化為(A)先減小後再增大(B)減小(C)增大(D) 先增大後減小。

46. 下列何項為變壓器必須考慮極性的時機？(A)單相變壓器做降壓使用時(B)單相變壓器作屋外使用時 (C)單相變壓器作屋內使用時(D)單相變壓器三相結線時。

47. 於公司執行採購業務時，因收受回扣而將訂單予以特定廠商，觸犯下列何種罪刑？(A)貪污罪(B)背信罪(C)侵占罪(D)詐欺罪。

48. 國家溫室氣體長期減量目標為中華民國 139 年溫室氣體排放量降為中華民國 94 年溫室氣體排放量百分之(A)20(B)30(C)50(D)40 以下。

49. CT 二次線圈短路時，則一次電流(A)減少(B)先增加待飽和後減少(C)不變(D)增加。

50. 如下圖所示，氣壓回路中所使用之器具為(A)積水器(B)濾清器(C)加滑油器(D)乾燥器。

51. 如下圖，你知道這是什麼標章嗎？(A)環保標章(B)省水標章(C)能源效率標示(D)奈米標章。

52. 交連 PE 電纜周溫適用範圍為攝氏(A)0℃～55℃(B)-5℃～40℃(C)-10℃～55℃(D)0℃～25℃。

53. 下列何者不是潔淨能源？(A)地熱(B)太陽能(C)風能(D)頁岩氣。

54. 無熔線斷路器啟斷容量之選定依(A)線路之電壓降(B)短路電流(C)功率因數(D)使用額定電流而定。

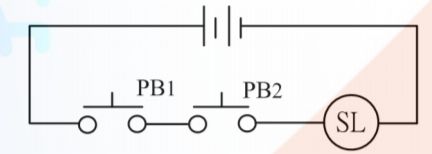

55. 如下圖所示，兩個按鈕開關 PB1、PB2 控制指示燈 SL，「押下」表示按鈕開關押下，「放開」表示按鈕開關放開，則(A)PB1 放開、PB2 放開時，SL 熄(B)PB1 押下、PB2 押下時，SL 亮(C)PB1 押下、PB2 放開時，SL 熄(D)PB1 放開、PB2 押下時，SL 亮。

56. 變壓器之一次電壓為 V₁，一次線圈匝數為 N₁，變壓器之二次電壓 V₂，二次匝數為 N₂，下列答案中何者為正確？(A) (B) (C) (D) 。

57. PLC 電路中，兩只計數器之設定值各為 10 次及 20 次，請問其最大計數範圍為(A)20 次(B)200 次(C)3 0 次(D)10 次。

58. 電容器之串聯電抗器主要目的是(A)壓制投入時之突入電流(B)減少電流(C)減少啟斷電流(D)增加絕緣。

59. 下列何種電動機可用於Ｙ-△啟動？(A)繞線型感應電動機(B)同步電動機(C)鼠籠型感應電動機(D)分相式電動機。

60. 比壓器其(A)二次側有分接頭(B)一、二次側均有分接頭(C)一次側電壓與二次側電壓成定比(D)一次側有分接頭。複選題：

61. 比壓器(PT)之用途，下列敘述哪些錯誤？(A)交流變直流(B)高電壓變成量測電壓(C)三相變單相(D)大電流變小電流。

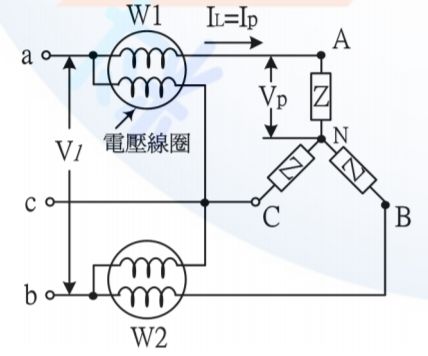

62. 如下圖所示，若以二單相交流瓦特表法量測三相交流功率時，下列敘述哪些正確？(A)當 W₁ =W₂ 且均為正值時，此時功率因數 PF=1(B)當 W₁=-W₂ 其值為一正一負時，此時功率因數 PF=0(C)當二瓦特表一正、一負，但值不相等時(W₁≠-W₂), PF＜0.5(D)當二瓦特表均為正值，但並不相等時(W₁≠W₂),PF＞0.5。
