所屬科目：工程力學概要

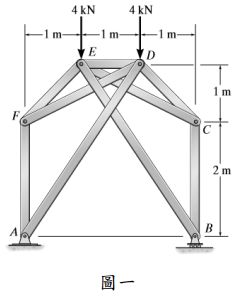

一、圖一之桁架，不計桁架桿件自重，求桁架內各桿件內力。（桿件內力以正 號代表張力，負號代表壓力）（25 分）

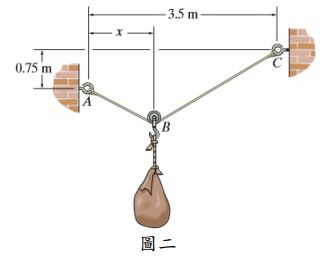

二、如圖二，纜索 ABC 的長度為 5 m，忽略纜索自重和 B 處平滑滑輪的尺寸 與自重。求重量 100 公斤袋子平衡時的位置 x 和在纜索 ABC 中的張力。 （力的單位：牛頓）（25 分）

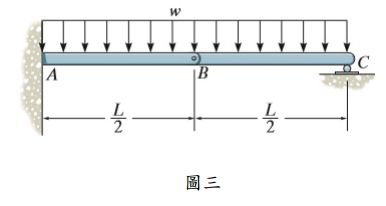

三、如圖三，繪製梁 ABC 的剪力圖和彎矩圖，A 處為固接，B 處為樞接，C 處為滾承，桿件自重不計。（25 分）
