109年 - 109-3 全國技術士技能檢定學科_甲級：11600電力電子#93441

1. 下列有關直流電抗器(DCL)之敘述何者錯誤？(A)可減少啟動湧入電流(Surge Current)以保護主電路整流器(B)中大額定馬力以上常使用(C)串聯於整流器與 DC Bus 之間(D)可省去啟動充電限流裝置。

2. 布林代數等於(A) (B) (C)A⊙B(D)A⊕B。

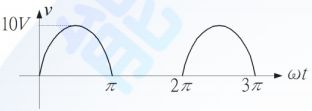

3. 下圖所示之電壓波形，其平均值為多少伏特？
(A)3.18(B)7.07(C)2.5(D)5。

4. 與矽二極體(Silicon Diode)相較，對肖特基二極體(Schottky Diode)之敘述以下何者有誤？(A)切換 (Switching)速度較快(B)反向回復(Reverse Recovery)時間較長(C)較低之導通壓降(On-state Voltage) (D)較低反向崩潰電壓(Reverse Breakdown Voltage)。

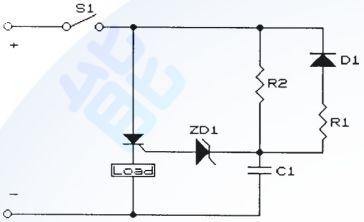

5. 下圖所示之電路，當其中的開關 S1 閉合(ON)之後，SCR 將如何？
(A)瞬間導通(B)截止導通(C)延遲導通(D)間歇導通。

6. 如下圖所示，V_S＝100sin377tV、E₁＝50V，此電流 i₁開始導通的角度 α 為何？
(A)α＝45°(B)α＝ 60°(C)α＝20°(D)α＝30°。

7. 一般人生活產生之廢棄物，何者屬有害廢棄物？(A)鐵鋁罐(B)廢日光燈管(C)廢玻璃(D)廚餘。

8. 行（受）賄罪成立要素之一為具有對價關係，而作為公務員職務之對價有「賄賂」或「不正利益」，下列何者「不」屬於「賄賂」或「不正利益」？(A)送百貨公司大額禮券(B)免除債務(C)招待吃米其林等級之高檔大餐(D)開工邀請公務員觀禮。

9. 感應電動機的極數為 2 時，其電機角與機械角之關係為何？(A)電機角等於機械角(B)無直接關係(C) 電機角大於機械角(D)電機角小於機械角。

10. 下列何者對飲用瓶裝水之形容是正確的：A.飲用後之寶特瓶容器為地球增加了一個廢棄物；B.運送瓶裝水時卡車會排放空氣污染物；C.瓶裝水一定比經煮沸之自來水安全衛生？(A)ABC(B)AC(C)A B(D)BC。

11. 有一直流電源供應器，輸出電壓為 30V、3A，當輸入電源為 110V、60Hz 時，則該電源保險絲應選用多少？(A)5A(B)4A(C)0.5A(D)2A。

12. 下列何者不屬於抑制電磁干擾 (EMI)的方法？(A)遮蔽(B)耦合(C)隔離(D)濾波。

13. 某電晶體之最高接面溫度 T_j＝150°C，若熱阻，而周圍溫度T_A＝25°C，則此電晶體之最大功率散逸為多少？(A)110W(B)135W(C)100W(D)125W。

14. 常用之交流電動機 VVVF 變頻器，其 V/F 保持定值之主要目的為(A)定馬力之控制(B)過載保護(C)保持氣隙磁通於定值(D)以利超速運轉(Super Driving)。

15. 微電腦系統中，當呼叫副程式時，程式計數器之內容是存於何處？(A)控制單元(B)堆疊(Stack)記憶體(C)程式記憶體(D)狀態暫存器。

16. 下圖所示之電路，其中 R2 之設計考量為何？
(A)與 R1 之阻值有關(B)只須配合 SCR 之閘極電流 Ig (C)只與 C1 之電容量有關(D)與 C1 電容量及 SCR 之閘極電流 Ig 都有關。

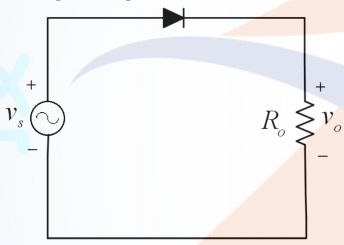

17. 如下圖所示，二極體為理想特性；若 V_s＝100sin377tV，則輸出電壓V_o 的平均值為何？
(A)63.6V(B)7 0.7V(C)100V(D)31.8V。

18. 酸雨對土壤可能造成的影響，下列何者正確？(A)土壤更肥沃(B)土壤液化(C)土壤礦化(D)土壤中的重金屬釋出。

19. 下列關於營業秘密的敘述，何者不正確？(A)營業秘密得全部或部分讓與他人或與他人共有(B)受雇人於非職務上研究或開發之營業秘密，仍歸雇用人所有(C)營業秘密不得為質權及強制執行之標的 (D)營業秘密所有人得授權他人使用其營業秘密。

20. 一示波器之測試棒經校準後，得知外加信號被衰減 3dB 的頻率為 20MHz，則於此示波器上，使用此測試棒能正確量得的正弦波形頻率為(A)100MHz(B)200MHz(C)20MHz(D)2MHz。

21. 亂丟香菸蒂，此行為已違反什麼規定？(A)廢棄物清理法(B)毒性化學物質管理法(C)民法(D)刑法。

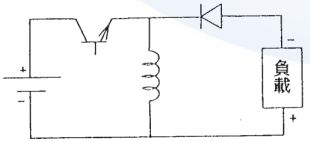

22. 下圖所示電路為
(A)變頻器(B)昇壓-降壓截波器(C)昇壓截波器(D)降壓截波器。

23. 如下圖所示之 AC 濾波器，下列敘述何者為錯誤？
(A)此濾波器乃用來消除共模和差模干擾電流(B) C1 為用來旁路任何低頻的差模電流(C)C2 與 C3 為用來旁路往大地的共模電流(D)L1 與 L2 為用來抑制任何共模電流。

24. 以下對於「工讀生」之敘述，何者正確？(A)國定假日出勤，工資加倍發給(B)屬短期工作者，加班只能補休(C)工資不得低於基本工資之 80％(D)每日正常工作時間不得少於 8 小時。

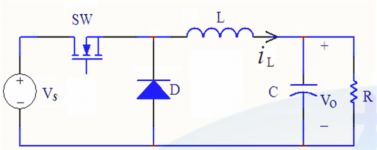

25. 一直流降壓式轉換器之電路如下圖所示，設電路由理想元件組成，並操作於穩定狀態。若開關切換頻率為 100kHz，V_S＝10V，V_O＝8V，R＝40Ω，L＝100μH，電感電流為連續，則最小值為多少A？
(A)0.12(B)0.10(C)0.06(D)0.08。

27. 勞工發生死亡職業災害時，雇主應經以下何單位之許可，方得移動或破壞現場？(A)勞動檢查機構 (B)法律輔助機構(C)調解委員會(D)保險公司。

28. 如下圖所示緩震器(Snubber)電路，假設 Rs＝100Ω，Cs＝200nF，GTO 截止時其阻斷電壓為 200 V，若 GTO 切換頻率為 2.5kHz，則 Rs 消耗功率為多少？
(A)20W(B)25W(C)10W(D)15W。

29. 以下對於「例假」之敘述，何者有誤？(A)須給假，不必給工資(B)出勤時，工資加倍及補休(C)每 7 日應休息 1 日(D)工資照給。

30. 下列前置倍數(Prefix Multipliers)符號之意義，何者為錯誤？(A)，M＝10⁶(B)p＝，T ＝(C)(D)。

31. 在固定負載下，熱阻愈大的功率電晶體其特性表示為：(A)接合面與外殼溫度差愈大(B)容許外殼溫度愈高(C)容許集極消耗功率愈多(D)接合面的溫度愈低。

32. 下圖所示之符號，為何種元件之圖示符號？
(A)Darlington Power Transistor(B)IGBT(C)SCR(D)GTO。

33. 下圖所示之電路，電流 I 為多少？
(A)5A(B)6A(C)4A(D)3A。

34. 下列何者非節省能源的做法？(A)電冰箱溫度長時間調在強冷或急冷(B)電視機勿背著窗戶或面對窗戶，並避免太陽直射(C)汽車不行駛短程，較短程旅運應儘量搭乘公車、騎單車或步行(D)影印機當 15 分鐘無人使用時，自動進入省電模式。

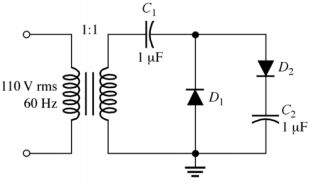

35. 試求下圖中 C₂ 電容的電壓為
(A)220V(B)110V(C)155V(D)310V。

36. 下圖所示電路之等效電感為多少亨利？
(A)3H(B)9H(C)5H(D)15H。

37. 有一信號 e₁＝2sin(3t＋10°)＋sin6t，經某一放大器放大後其輸出電壓為 e₂＝6sin(3t＋10°)+3sin(6t +5°)，則此放大器有哪一類失真？(A)諧波失真(B)頻率失真(C)相位失真(D)非線性失真。

38. 廚房設置之排油煙機為下列何者？(A)排氣煙囪(B)整體換氣裝置(C)局部排氣裝置(D)吹吸型換氣裝置。

39. 臺灣在一年中什麼時期會比較缺水(即枯水期)？(A)9 月至 12 月(B)6 月至 9 月(C)11 月至次年 4 月(D) 臺灣全年不缺水。

40. 關於 GTO 與 Power BJT 比較，下列何者有誤？(A)GTO 切換速度較慢(B)GTO 緩震電路(Snubber Ci rcuit)設計較容易(C)GTO 過電流保護較不易設計(D)GTO 可耐受較高電壓與電流。

41. 電壓調整器無負載時輸出電壓是 5.18V，全負載時輸出電壓是 5.15V。此負載的電壓調整率為(A)2. 58％(B)0.58％(C)1.58％(D)3.58％。

42. 家庭用電最大宗來自於(A)電視(B)空調及照明(C)電腦(D)吹風機。

43. 三相平衡 Y 接負載，每相阻抗為 10∠60°Ω，若線電壓為 200 伏，則三相總功率為多少瓦特？(A)2 400(B)2000(C)3464(D)6000。

44. 電感器的電感為 0.2H，若通過電感器的電流 i(t)＝50+25t+3t²A，則在 t＝10 秒時，電感器兩端之電壓值為多少？(A)20V(B)10V(C)17V(D)14V。

45. 下圖(a)中的 LED 所發出光線的特性如圖(b)所示。忽略 LED 的順向電壓，試求產生的輻射(光線) 功率，單位為 mW，下列何者正確？
(A)80mW(B)60mW(C)20mW(D)40mW。

46. 下圖所示之電路，其中兩個 SCR 之耐壓的選擇為何？
(A)無特定之規則(B)SCR1＝SCR2(C)SCR1＞S CR2(D)SCR1＜SCR2。

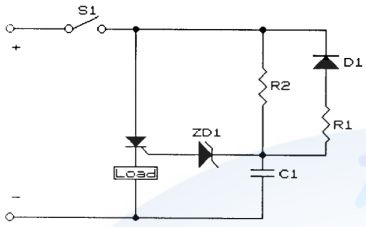

47. 下圖所示之電路，其中齊納二極體 ZD1 之作用為何？
(A)做觸發電路之穩壓保護(B)做閘極限壓之保護(C)吸收湧浪電壓(D)檢知電容 C1 之電位。

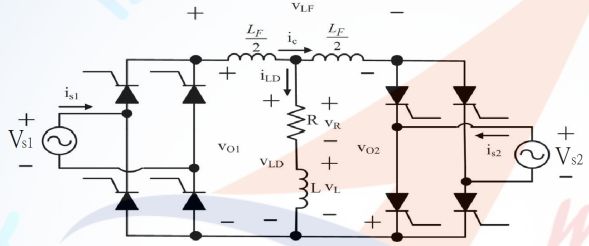

48. 如下圖所示之單相全波全控雙整流器電路，若輸入電壓為 V、閘流體均為理想、R＝10Ω、LF＝50mH、編號 1 整流器觸發角 α1＝60°、編號 2 整流器觸發角 α2＝120°，求一號整流器的輸出平均電壓為多少？
(A)127V(B)97V(C)107V(D)117V。

49. 上班性質的商辦大樓為了降低尖峰時段用電，下列何者是錯的？(A)電梯設定隔層停止控制，減少頻繁啟動(B)汰換老舊電梯馬達並使用變頻控制(C)白天有陽光照明，所以白天可以將照明設備全關掉(D)使用儲冰式空調系統減少白天空調電能需求。

50. 下圖電路中，E＝5V，L＝200μH，電感初值電流為 2.5A，若開關 S"ON"，則 100 後電感電流為多少安培？
(A)6A(B)5A(C)8A(D)10A。

51. 以二補數的有號數表示法，則 16 個位元所能表示的範圍為何？(A)+65535 至-65536(B)+65536 至-6 5535(C)+32768 至-32767(D)+32767 至-32768。

52. 根據消除對婦女一切形式歧視公約(CEDAW)，下列何者正確?(A)傳統習俗應予保護及傳承，即使含有歧視女性的部分，也不可以改變(B)對婦女的歧視指基於性別而作的任何區別、排斥或限制(C) 只關心女性在政治方面的人權和基本自由(D)未要求政府需消除個人或企業對女性的歧視。

53. 有一三相交流電動機，接成 Y 連接時，可用於 380 伏特之電源，若將其改接成 Δ 連接時，可用於多少伏特之電源？(A)220(B)110(C)440(D)380。

54. 下列何者只能寫入一次資料便無法再更改內容？(A)PROM(B)CD-MO(C)EEPROM(D)EPROM。

55. 測量放大器失真情形最準確之儀表為(A)示波器(B)頻譜分析儀(C)頻率計(D)邏輯分析儀。

56. 某 3ψ，440V，10HP 之三相感應電動機，額定線電流 12A，有柔性啟動(Soft Starting)功能，則在選用何種電壓及電流額定之 IGBT 較適當？(A)1600V，75A(B)800V，10A(C)800V，50A(D)1200 V，50A。

57. 如下圖所示，二極體 D _m 的主要功能為何？
(A)作功率控制用(B)作電壓控制用(C)作頻率控制用(D)作電感電流的飛輪使用。

58. 下列金屬之電阻溫度係數為固定值，其溫度範圍最廣者為何者？(A)白金(B)銀(C)鎳(D)銅。

59. RC 耦合(交連)電路中，常把 C 值取大，其原因是(A)防止低頻衰減(B)產生較佳的穩定偏壓(C)增加級與級間之直流成份通過(D)減少功率消耗。

60. 在高頻電磁環境下工作，為防止交變磁力線間的相互干擾，一般採用(A)磁屏蔽(B)電磁屏蔽(C)加強絕緣(D)靜電屏蔽。

複選題
61. 下列哪些元素為 N 型半導體常用的摻雜元素？(A)砷(As)(B)鎵(Ga)(C)硼（B）(D)磷(P)。

複選題

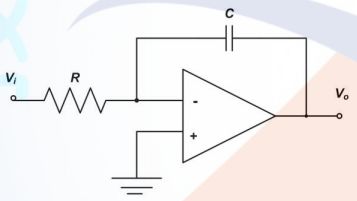

62. 如下圖所示電路，若 R＝100kΩ、C＝10μF、V_i＝2sin V，下列敘述何者正確？
(A)積分電路(B)穩態 V_o＝ 2cos V(C)穩態 V_o＝ -2cos V(D)微分電路。

複選題
63. 三相感應電動機若轉子達到同步速率時，下列敘述何者正確？(A)將產生最大轉矩(B)轉子無法感應電勢(C)電動機電流最小(D)轉子感應最大電勢。

複選題
64. 使已經導通 (on) 之 SCR 關閉(turn off)的一般方法敘述，下列哪些選項正確？(A)令陽極與陰極之電壓反向(B)關掉(off)閘極(gate)之觸發信號源(C)使陽極電流降至維持電流以下(D)迫使電流反向流經陽極電路。

複選題
65. 一降升壓型轉換器具有以下參數：輸入電壓 V_d＝24V，責任週期 D＝0.4，輸出等效負載電阻 R＝ 5Ω，電感值 L＝20μH，電容值 C＝80μF，且切換頻率 f _s＝100kHz，則(A)輸出電壓為 16V(B)若不考慮電容器之等效串聯電阻，則輸出電壓漣波率約為 1%(C)電感器電流之平均值為 10A(D)電感器電流之最大值與最小值分別為 7.33A 及 3.93A。

複選題

66. 下列何者為光敏電阻(light sensitive resistor)的符號？(A) (B) (C) (D) 。

複選題

67. 下圖所示電路中，直流電源電壓 V＝12V，線路電阻 R＝4Ω，調整負載電阻 R_L，以產生最大功率傳輸至負載，則下列敘述何者正確？
(A)選擇 R_L＝0Ω(B)傳送負載功率為 18W(C)選擇 R_L＝4Ω(D)傳送負載功率為 9W。

複選題

68. 二進制的數值(10100) ₂ 轉換不同進制，下列何者正確？(A)(B)(24) ₈(C)(D)。

複選題

69. 下圖所示電路，欲測量 50kΩ 電阻器兩端之電壓，用伏特計 V₁ 其靈敏度 S＝1kΩ/V 及伏特計 V₂ 以靈敏度 S＝20kΩ/V 來測量，伏特計均放在 50V 檔，試計算兩伏特計之讀值？
(A)V₁＝30V(B)V₂ ＝50.36V(C)V₁＝40V(D)V₂＝48.36V。

複選題
70. 設計一順向式直流-直流轉換器，輸入電壓為 170V，輸出電壓為 5V，輸出電流為 5A。輸出電壓漣波不可超過 1%，切換頻率 300kHz。若選擇變壓器一次側對二次側之匝數比為 12，且變壓器一次側對三次側去磁繞組之匝數比為 1，電感器電流變化量為平均值的 40%，則(A)責任週期為 0.563 (B)所需電感值為 5.39μH(C)電容器等效串聯電阻需小於 50mΩ(D)電容值需大於 400μF。

複選題
71. 下列哪些選項符合蕭特基二極體(Schottky diode)的結構與特性？(A)逆向崩潰電壓可高達 1kV 以上 (B)順向導通電壓較同級之 PN 接面二極體低(C)導通電流為多數載子電流(D)為金屬-半導體接面結構。

複選題

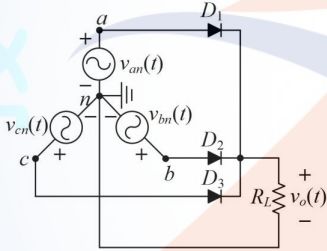

72. 下圖所示三相半波整流電路具有純電阻負載，下列哪些選項正確？
(A)漣波因數約為 0.182(B)波形因數約為 1.02(C)二極體峰值逆向電壓為相電壓最大值 V_m(D)整流效率(rectification efficiency)約為 0.81。

複選題
73. 使用萬用電錶 R x 1K 檔，檢查電容器（容量較大）時，下列何種現象說明電容器的品質不良？ (A)指針滿偏轉後不動(B)指針滿偏轉後，逐步返回到原刻度處(C)指針不偏轉(D)指針滿偏轉後，無法返回到原刻度處。

複選題

74. 下圖所示之導通-截止(on-off)控制之交流電壓控制器，輸入電源為，純電阻性負載。閘流體開關控制導通 m 個週期，截止 n 個週期，重複循環，下列哪些選項正確？
(A)負載端電壓有效值為 (B)各閘流體電流平均值為 0 A(C)電源側功率因數為 (D)負載端電壓平均值為 0 V。

複選題
75. 下列哪些是數位/類比轉換器(DAC)常用的設計架構？(A)逐次逼近(successive approximation)(B)雙斜率轉換器(dual-ramp converter)(C)二進制加權(binary-weighted)(D)R-2R 梯形(R-2R ladder-shap e)。

複選題
76. 有關諧振式直流-直流轉換器之描述，何者正確？(A)並聯諧振式轉換器在輕載條件下之效率較低(B) 串聯諧振式轉換器在無載條件下，品質因數為無限大(C)並聯諧振式轉換器在無載條件下，仍可維持輸出電壓與切換頻率之關係(D)串聯諧振式轉換器在無載條件下，無法調節輸出電壓。

複選題

77. 下圖所示電路，若 L＝12mH，C＝3μF，負載 R＝10Ω，V_i＝4sin(125.6t)V，下列敘述何者正確？
(A)輸出電壓 V_o峰值約為 2V(B)V_i 與 V_o 相位相差 180°(C)輸出電壓 V_o峰值約為 4V(D)V_i 與 V_o 同相位。

複選題
78. 有一電力電子負載，其負載端電壓及電流分別為 v(t)＝110cos(377t)V，i(t)＝8+10cos(377t+30°)+5 cos(2×377t+50°)+2cos(3×377t+75°)A，下列哪些選項正確？(A)電流基本波有效值為 10A(B)負載之功率因數約為 PF＝0.57(C)負載電流之失真因數約為 DF＝0.657(D)位移功率因數為 DPF＝0.5。

複選題

79. 電源 v(t)＝100sin(377t) V，交流電源送出的電流為 i(t)＝10sin(377t) A，則電源送出的瞬間功率 p (t)和平均功率為何？(A) ＝500 W(B)p(t)＝500+500sin(377t) W(C)p(t)＝500+500sin(754t) W(D) ＝1000 W。

複選題

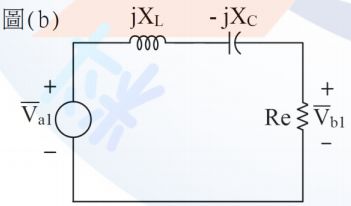

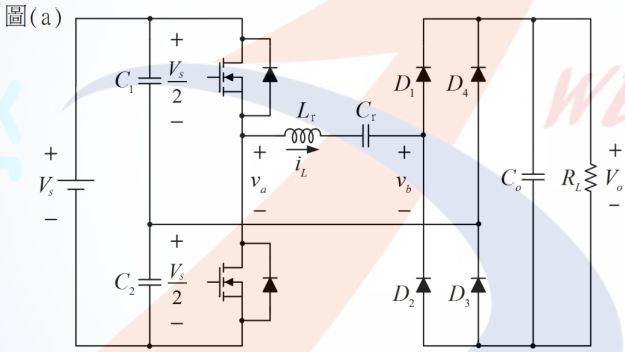

80. 串聯諧振式直流-直流(dc-dc)轉換器如下圖(a)，穩態的交流電路分析如下圖(b)，下列何者正確？
(A)基本波振幅 (B)基本波振幅 (C)基本波振幅 (D)基本波振幅。
