114年 - 17000 機電整合 乙級 工作項目 04：電控、感測、轉換元件認識 1-50（2025/12/26 更新）#135798

科目：技檢◆機電整合-乙級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆機電整合-乙級

選擇題 (50)

1. 確認塗料是否噴出，宜使用______感測器。 (A)透過型 (B)反射型 (C)電容型 (D)影像識別
2. 下列感測器何者是將力量信號轉換為電氣訊號？ (A)應變規 (B)LVDT (C)熱電偶 (D)壓力規 。
3. 下列感測器何者是將位移信號轉換為電氣訊號？ (A)應變規 (B)LVDT (C)熱電偶 (D)壓力規 。
4. LVDT 是一種______感測器。 (A)位移 (B)速度 (C)溫度 (D)壓力
5. 電位計是一種 ______感測器。(A)位移 (B)速度 (C)溫度 (D)壓力
6. 共陰極七段顯示器一般使用何種 TTL IC 解碼？ (A)7447 (B)7448 (C)7449(D)8051 。
7. 共陽極七段顯示器一般使用何種 TTL IC 解碼？ (A)7447 (B)7448 (C)7449(D)8051 。
8. 使用 DC24V 電源時，要供應 TTL IC 解碼七段顯示器電源，應加裝何種穩壓器？ (A)7447 (B)7448 (C)7805 (D)7812 。
9. 共陰極七段顯示器使用 7448 解碼輸入端為 1100，則七段顯示器顯示數字為 (A)1 (B)2 (C)3 (D)4 。
10. 共陰極七段顯示器使用 7448 解碼輸入端為 1110，則七段顯示器顯示數字為 (A)1 (B)2 (C)3 (D)4 。
11. 共陽極七段顯示器使用 7447 解碼輸入端為 0010，則七段顯示器顯示數字為 (A)1 (B)2 (C)3 (D)4 。
12. 共陽極七段顯示器使用 7447 解碼輸入端為 0100，則七段顯示器顯示數字為 (A)1 (B)2 (C)3 (D)4 。
13. 8255 晶片有 (A)1 個 (B)2 個 (C)3 個 (D)4 個 I/O 埠。
14. 下圖所示橋式整流電路，其中何者方向錯誤？

(A)D1 (B)D2 (C)D3 (D)D4 。
15. 當以個人電腦直接擷取類比式感測器所量得之電氣訊號，需要 (A)RS232(B)8255 (C)DAC (D)ADC 介面。
16. 一個八位元的 ADC，其輸入電壓的範圍為±5 伏特，則其解析度(resolution)為多少伏特？ (A)5/255 (B)10/255 (C)10/8 (D)5/8 。
17. 12bit 的 A/D 轉換器若輸入電壓 10V，感測到的電壓 3.2V，數位值為 (A)132 (B)312 (C)730 (D)1310 。
18. LED 的發光度 (A)與順向電流成正比 (B)與順向電流成反比 (C)與逆向電壓成正比 (D)與逆向電壓成反比 。
19. 直流電源 24V 欲降低電壓成為 10V 供應 ADC 使用，適當的方法是 (A)串聯電阻 (B)並聯電阻 (C)串聯電阻及電容 (D)使用 DC-DC 轉換器 。
20. 應變計(strain gauge)可檢測 (A)頻率 (B)力量 (C)轉速 (D)速度 之變化。
21. 電位計是一種將何種現象轉換為電氣訊號輸出的裝置？ (A)磁場變化 (B)光度強弱 (C)溫度高低 (D)位置改變 。
22. 近接開關是一種______感測器。 (A)位置 (B)時間 (C)壓力 (D)扭矩
23. 左圖之轉換是應用布林代數之 (A)交換律 (B)結合律 (C)分配律 (D)狄摩根定律 。
24. 三線式 NPN 型感測器用來驅動繼電器 R，下列接線何者正確？ (A)(B)(C)(D) 。
25. 三線式 PNP 型感測器用來驅動繼電器 R，下列接線何者正確？ (A)(B)(C)(D) 。

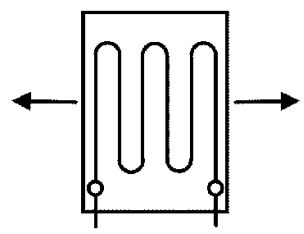

26. 以應變規(strain gauge)測量工件拉力時，下列各圖之黏貼方式何者正確？（箭頭表示拉力方向） (A) (B)(C)(D)。
27. %RH 是代表何種物理量？ (A)比重 (B)比熱 (C)相對溼度 (D)絕對溼度 。
28. 下列何種元件具有光隔離的效果？ (A)SCR (B)SSR (C)TRIAC (D)DIAC 。
29. 斷電延遲型計時器，其動作方式為 (A)延時動作，瞬時復歸 (B)瞬時動作，延時復歸 (C)延時動作，延時復歸 (D)瞬時動作，瞬時復歸 。
30. 氣壓缸中所謂 ISO 規格，是指 (A)氣壓缸的出力 (B)內部缸體的結構 (C)外型尺寸 (D)材料的規定 。
31. 3/2 位閥在迴路控制中主要用途是 (A)引導 (B)開關 (C)自保 (D)記憶用 。

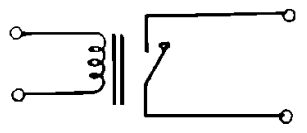

32. 下圖為______之符號。

(A)變壓器 (B)單刀雙擲開關 (C)繼電器 (D)電感器
33. 若有一熱敏電阻的電阻與溫度關係為 RT=50+5T，其中 RT 為熱敏電阻的電阻值（單位Ω），T 為溫度（單位℃）。下圖中，若 Vo 電壓為 3 伏特，此時溫度應為

(A)20℃ (B)30℃ (C)40℃ (D)50℃ 。
34. 一般增量式旋轉編碼器有兩個相差 90 度之輸出訊號（A 相與 B 相），若各相輸出為方波訊號且每轉脈波數為 1000（即 1000 pulse/rev），則經由解碼器後可得到之最佳解析度為 (A)0.72° (B)0.36° (C)0.18° (D)0.09° 。
35. 光學編碼器之那一相通常做為機械零點偵測用？ (A)A (B)B (C)C 或 Z (D)A+B 。
36. 光學編碼器之方向判別使用______ 相。(A)A (B)B (C)C (D)A+B
37. 光學編碼器之那幾相通常做為四倍頻計算用？ (A)A (B)B (C)C (D)A+B 。
38. 有關固態繼電器 SSR(Solid State Relay)之敘述，下列何者不正確？ (A)與繼電器一樣具機械式接點 (B)具低電壓驅動特性 (C)使用壽命較繼電器長(D)具有訊號隔離功能 。
39. 有關固態繼電器 SSR(Solid State Relay)之敘述，下列何者不正確？ (A)為無機械接點元件 (B)具低電壓驅動特性 (C)只適合控制直流負載 (D)能控制交直流負載 。
40. 下列有關光學編碼器之敘述何者不正確？ (A)為常用之數位式感測元件(B)絕對式編碼器不受斷電影響感測 (C)編碼器之 A 相通常做為機械零點設定用 (D)使用四倍頻可提升感測解析度 。
41. 下列有關運算放大器的特性敘述何者不正確？ (A)具高輸入阻抗 (B)具低輸出阻抗 (C)具有高增益的差動放大器 (D)電壓增益一定大於 1 。
42. 光學編碼器之 AB 相通常相差______度。 (A)30 (B)90 (C)180 (D)360
43. 電位計的構造是採用 ______原理設計的。(A)可變電阻 (B)可變電容 (C)可變電感 (D)電晶體
44. 下列何者不是理想放大器的特性？ (A)電壓增益很大 (B)輸入阻抗很大 (C)輸出阻抗很小 (D)CMRR 很小 。

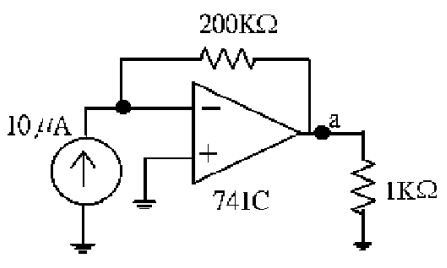

45. 下圖中，運算放大器的輸出點(a 點)的電壓應為______伏特。

(A)-0.01 (B)0.01 (C)-2 (D)2
46. 下列元件何者常做為控制器輸入訊號之電氣隔離用？ (A)二極體 (B)電晶體 (C)電容器 (D)光耦合器 。
47. 下列元件何者常做為控制器之訊號輸出用？ (A)二極體 (B)電晶體 (C)電容器 (D)電感器 。
48. 有一感測器的規格表說明它可以量測空氣壓力的範圍為-0.8kgf/cm2 到9.2kgf/cm2 之間，感測器有 0.1 kgf/cm2 的解析度，+/-0.3 kgf/cm2 的現重率，+/-0.5 kgf/cm2 的線性度。感測器的感測幅度為______kgf/cm2。(A)10 (B)9.2 (C)8.4 (D)5
49. 有一感測器的規格表說明它可以量測空氣壓力的範圍為-0.8kgf/cm2 到9.2kgf/cm2 之間，感測器有 0.1kgf/cm2 的解析度，+/-0.3 kgf/cm2 的重現率，+/-0.5 kgf/cm2 的線性度。若量測的壓力是 6kgf/cm2，則實際的壓力範圍是______kgf/cm2。 (A)4.2～5.8 (B)5.2～6.8 (C)5.7～6.3 (D)5.9～6.1
50. 有一感測器的規格表說明它可以量測空氣壓力的範圍為-0.8kgf/cm2 到9.2kgf/cm2 之間，感測器有 0.1kgf/cm2 的解析度，+/-0.3kgf/cm2 的重現率，+/-0.5 kgf/cm2 的線性度。若不考慮線性度誤差時，對於 6kgf/cm2 的輸入壓力，可能的感測器輸出值範圍是多少 kgf/cm2 ？ (A)4.2～5.8 (B)5.5～6.5 (C)5.7～6.3 (D)5.9～6.1 。

申論題 (0)
