114年 - 17000 機電整合 乙級 工作項目 05：電動機選用 101-141（2025/12/26 更新）#135802

科目：技檢◆機電整合-乙級 | 年份：114年 | 選擇題數：41 | 申論題數：0

試卷資訊

所屬科目：技檢◆機電整合-乙級

選擇題 (41)

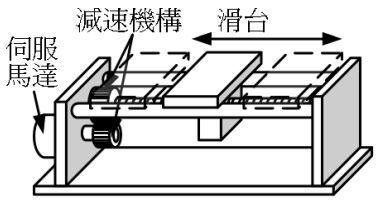

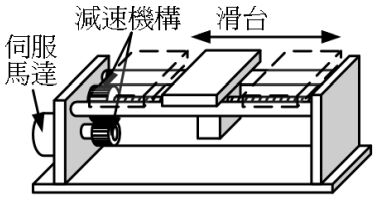

101. 如下圖為伺服馬達驅動滑台機構圖，減速比 i=5、螺桿導程 L=8 ㎜、伺服馬達分解能 =131072 pulse/rev、電子齒輪比 ，若滑台的移動距離 S =30 cm，則脈波輸出數 N 為多少 pulses？

(A)90k (B)120k (C)150k (D)180k 。
102. 如下圖為伺服馬達驅動滑台機構圖，減速比 i=3、螺桿導程 L=6 ㎜、伺服馬達分解能 =131072 pulse/rev、電子齒輪比 ，若滑台的移動距離 S=30cm，則脈波輸出數 N 為______kpulses。

(A)90k (B)120k (C)150k (D)180

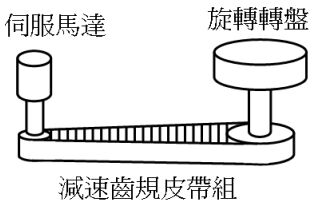

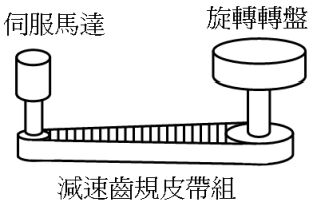

103. 如下圖為伺服馬達驅動旋轉轉盤機構圖，齒規皮帶組減速比 i=4、伺服馬達分解能=131072 pulse/rev，若每輸出 1 pulse 欲得旋轉轉盤之分解能力λ=0.01°，則電子齒輪比為

(A) (B) (C) (D)。
104. 如下圖為伺服馬達驅動旋轉轉盤機構圖，齒規皮帶組減速比 i=4、伺服馬達分解能 =131072 pulse/rev，若每輸出 1 pulse 欲得旋轉轉盤之分解能力λ=0.005°，則電子齒輪比為

(A) (B) (C) (D)。
105. 如下圖為伺服馬達驅動旋轉轉盤機構圖，齒規皮帶組減速比 i=4、伺服馬達分解能=131072 pulse/rev，若脈波輸出頻率 f=200k pps(HZ)、旋轉轉盤之轉速 n=120rpm，則電子齒輪比為

(A) (B) (C)(D) 。
106. 如下圖為伺服馬達驅動旋轉轉盤機構圖，齒規皮帶組減速比 i=4、伺服馬達分解能 =131072 pulse/rev，若脈波輸出頻率 f=320k pps、則旋轉轉盤之轉速 n=160rpm，則電子齒輪比為

(A)(B)(C)(D) 。
107. 如下圖為伺服馬達驅動旋轉轉盤機構圖，齒規皮帶組減速比 i=4，伺服馬達分解能 =131072 pulse/rev，若脈波輸出頻率 f=25k pps(Hz)，電子齒輪比 ，則旋轉轉盤之轉速 n 為多少 rpm？

(A)150 (B)180(C)210 (D)240 。
108. 如下圖為伺服馬達驅動旋轉轉盤機構圖，齒規皮帶組減速比 i=4、伺服馬達分解能 =131072 pulse/rev，若脈波輸出頻率 f=20k pps(Hz)、電子齒輪比 ，則旋轉轉盤之轉速 n 為

(A)150 (B)180 (C)210 (D)240rpm。
109. 如下圖為伺服馬達驅動旋轉轉盤機構圖，齒規皮帶組減速比 i=2.5、伺服馬達分解能 =131072 pulse/rev，若脈波輸出數 N=50k pulses、電子齒輪比 ，則旋轉轉盤之旋轉圈數為多少轉？

(A)2.4 (B)3.2(C)4.0 (D)4.8 。
110. 如下圖為伺服馬達驅動旋轉轉盤機構圖，齒規皮帶組減速比 i=2.5、伺服馬達分解能 =131072 pulse/rev，若脈波輸出數 N=60k pulses、電子齒輪比 ，則旋轉轉盤之旋轉圈數為______轉。

(A)2.4 (B)3.2 (C)4.0 (D)4.8

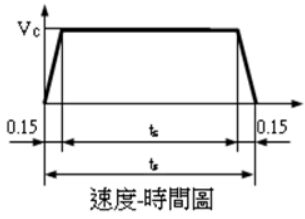

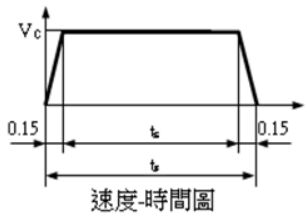

111. 有一單軸螺桿滑台用 AC 伺服馬達驅動，使滑台做往復之直線運動，螺桿導程（Lp）為 10 ㎜，實體減速機構比（i）為 2 ，伺服馬達之分解能為 131072 pulse/rev，伺服馬達最高轉速限為 3200 rpm，滑台控制解析度（R）1μm，若控制條件(1) 滑台移動距離（S）為 120mm (2)滑台移動時間（ts）為 2.55 秒 (3) 滑台加速及停止減速時間各為0.15sec，速度-時間如圖所示, 則滑台速度 Vc 應為多少 mm/s

(A)40 (B)47(C)50 (D)60 。
112. 有一單軸螺桿滑台用 AC 伺服馬達驅動，使滑台做往復之直線運動，螺桿導程（Lp）為 10mm，實體減速機構比（i）為 2 ，伺服馬達之分解能為 131072 pulse/rev ，伺服馬達最高轉速限為 3200 rpm，滑台控制解析度（R）1μm，若控制條件：(1) 滑台移動距離（S）為 120mm(2) 滑台移動時間（ts）為 2.55 秒 (3) 滑台加速及停止減速時間各為 0.15sec，速度-時間如圖所示, 則滑台速度為 Vc 時，伺服馬達轉速 應為多少 rpm

(A)300 (B)450 (C)600 (D)1200 。
113. 有一單軸螺桿滑台用 AC 伺服馬達驅動，使滑台做往復之直線運動，螺桿導程（Lp）為 10mm，實體減速機構比（i）為 2 ，伺服馬達之分解能(Pt)為 131072 pulse/rev ，伺服馬達最高轉速限為 3200 rpm，滑台控制解析度（R）1μm，若控制條件：(1) 滑台移動距離（S）為 120mm(2) 滑台移動時間（ts）為 2.55 秒 (3) 滑台加速及停止減速時間各為 0.15sec，速度-時間如圖所示, 則滑台速度為 Vc 時，伺服馬達之控制脈波速率(f) 應為多少 pps

(A)50000 (B)60000 (C)100000 (D)120000 。
114. 有一單軸螺桿滑台用 AC 伺服馬達驅動，使滑台做往復之直線運動，螺桿導程（Lp）為 10 ㎜，實體減速機構比（i）為 2 ，伺服馬達之分解能為 131072 pulse/rev，伺服馬達最高轉速限為 3200 rpm，滑台控制解析度（R）1μm，若控制條件：(1) 滑台移動距離（S）為 120mm (2)滑台移動時間（ts）為 2.55 秒 (3) 滑台加速及停止減速時間各為0.15sec，速度-時間如圖所示，則一個滑台移動距離(S)需加給伺服馬達驅動之脈波數量(Ps)應為多少 pulses

(A)50000 (B)60000 (C)100000 (D)120000 。
115. 有一單軸螺桿滑台用 AC 伺服馬達驅動，使滑台做往復之直線運動，螺桿導程（Lp）為 10mm，實體減速機構比（i）為 2 ，伺服馬達之分解能(Pt)為 131072 pulse/rev ，伺服馬達最高轉速限為 3200 rpm，滑台控制解析度（R）1μm，若控制條件：(1) 滑台移動距離（S）為 120mm(2) 滑台移動時間（ts）為 2.55 秒 (3) 滑台加速(ta)及停止減速(td)時間各為 0.15sec，速度-時間如圖所示, 則伺服馬達電子齒輪比(CMX/CDV)應為

(A)8192/125 (B)16384/125 (C)16384/625 (D)32768/625 。
複選題
116. 有關交流伺服馬達，下列敘述哪些正確？ (A)控制上較為複雜 (B)適合較高轉速場合 (C)使用的電流量較小 (D)僅適合較大功率使用 。
複選題
117. 有關 12 bit 線性 DAC 模組，其輸出電壓為 0 ~10V(0 ~4000)，如欲輸出2.5V 之電壓，下列敘述哪些正確？ (A)本模組解析度為 2.50 mV (B)本模組解析度為 1.25 mV (C)數位值需給 2000 (D)數位值需給 1000 。
複選題
118. 有關 12 bit 線性 DAC 模組，其輸出電壓為 0~5V(0~4000)，如欲輸出2.5V 之電壓，下列敘述哪些正確？ (A)本模組解析度為 2.50 mV (B)本模組解析度為 1.25 mV (C)數位值需給 2000 (D)數位值需給 1000 。
複選題
119. 有關線性 ADC 模組，下列敘述哪些正確？ (A)相同 bits 數之 ADC 模組，供應電壓範圍愈小，可量測到的變化值愈小 (B)使用時需考慮最小解析度及輸入範圍 (C)使用時輸入電壓需選擇最大之輸入範圍 (D)12bits比 10bits 之 ADC，有較佳的解析度 。
複選題
120. 有關減速機之敘述，下列敘述哪些正確？ (A)減速比愈大，輸出扭矩愈大 (B)減速比愈大，輸出轉速愈大 (C)減速比愈大，機械效率(efficiency)愈大 (D)減速比愈大，機械利益(effect)愈大 。
複選題
121. 下列哪些是影響 AC 感應馬達停止時過轉量的因素？ (A)轉速 (B)慣量 (C)電壓 (D)剎車力 。
複選題
122. 有關電動機，下列敘述哪些正確？ (A)電動機運轉原理是依據佛萊明左手定則 (B)電動機的符號為 (C)感應式電動機轉速不受驅動電源頻率影響 (D)三相驅動電動機比單相驅動效率高 。
複選題
123. 有關電動機，下列敘述哪些正確？ (A)電動機運轉原理是依據佛萊明右手定則 (B)電動機的符號為 (C)感應式電動機轉速會受驅動電源頻率影響 (D)三相驅動電動機比單相驅動效率低 。
複選題
124. 馬達與機械連接時安裝聯軸器之目的與特性為何？ (A)功率或轉矩的傳輸 (B)增加機械的可撓性 (C)具減震效果 (D)增加傳遞功率 。
複選題
125. 有關伺服電動機，下列敘述哪些正確？ (A)直流馬達之轉子是由線圈組成的 (B)交流同步馬達之轉子是永久磁鐵組成，定子是由線圈組成 (C)在定輸出扭矩運轉區域時，其轉速越高則輸出功率越高 (D)在等輸出功率運轉區域時，其轉速越高則輸出扭矩越大 。
複選題
126. 有關伺服電動機，下列敘述哪些正確？ (A)直流馬達之轉子是由永久磁鐵組成的 (B)交流同步馬達之轉子是永久磁鐵組成，定子是由線圈組成(C)在定輸出扭矩運轉區域時，其轉速越高則輸出功率越高 (D)在等輸出功率運轉區域時，其轉速越高則輸出扭矩越小 。
複選題
127. 有一含減速機構之直流馬達的工作電壓及電流分別為 24V 及 5A，則下列敘述哪些錯誤？ (A)其有效輸出功率約為 120W (B)其有效輸出功率大於 120W (C)其有效輸出功率小於 120W (D)其有效輸出功率約為 120/373Hp 。
複選題
128. 有關步進馬達，下列敘述哪些正確？ (A)步進角度越小，則其定位解析度越佳 (B)控制頻率越快，則其轉速越高 (C)正常運轉時，其步進數與控制脈衝數成正比 (D)永磁步進馬達在靜止時，不具有相當的保持力 。
複選題
129. 有關步進馬達，下列敘述哪些正確？ (A)步進角度越小，則其定位解析度越差 (B)控制頻率越快，則其轉速越高 (C)正常運轉時，其步進數與控制脈衝頻率成正比 (D)永磁步進馬達在靜止時，仍具有相當的保持力 。
複選題
130. 有關導螺桿機構，下列敘述哪些正確？ (A)導螺桿之導程與工作平台之位移解析度有關 (B)減速機與工作平台之位移解析度有關 (C)減速機的背隙越小時，表示減速機的機械精度愈高 (D)減速機與工作平台之速度無關 。
複選題
131. 有關導螺桿機構，下列敘述哪些正確？ (A)導螺桿之導程與工作平台之位移解析度無關 (B)減速機與工作平台之位移解析度有關 (C)減速機的減速比越高，其傳動效率越高 (D)減速機與工作平台之速度有關 。
複選題

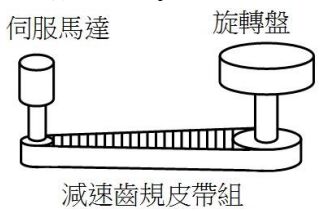

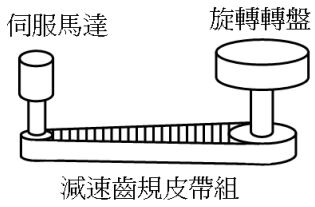

132. 如下圖所示，為伺服馬達驅動旋轉轉盤機構圖，齒規皮帶組減速比i=4、伺服馬達分解能 =131072 pulse/rev，每輸出 1 pulse 可得旋轉轉盤之分解能力λ=0.01°，若控制脈波頻率 f=30k pps(Hz)，下列敘述哪些正確？

(A) (B) (C)旋轉盤之轉速 n=50 rpm (D)旋轉盤之轉速 n=30 rpm 。
複選題

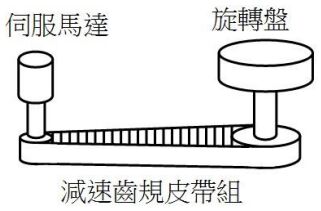

133. 如下圖所示，為伺服馬達驅動旋轉轉盤機構圖，齒規皮帶組減速比i=4、伺服馬達分解能 =131072 pulse/rev，每輸出 1 pulse 可得旋轉轉盤之分解能力λ=0.005°，若控制脈波頻率 f=36k pps(Hz)，下列敘述哪些正確？

(A)旋轉盤之轉速 n=50 rpm (B)旋轉盤之轉速 n=30 rpm (C)(D) 。
複選題
134. 如下圖所示，為伺服馬達驅動旋轉轉盤機構圖，齒規皮帶組減速比i=4、伺服馬達分解能 =131072 pulse/rev，每輸出 1 pulse 可得旋轉轉盤之分解能力λ=0. 10°，若控制脈波數 N=360k pulses，下列敘述哪些正確？

(A) (B) (C)旋轉盤之轉動圈數為 25 圈 (D)旋轉盤之轉動圈數為 100 圈 。
複選題
135. 如下圖所示，為伺服馬達驅動旋轉轉盤機構圖，齒規皮帶組減速比i=4、伺服馬達分解能 =131072 pulse/rev，每輸出 1 pulse 可得旋轉轉盤之分解能力λ=0.05°，若控制脈波數 N=180k pulses，下列敘述哪些正確？

(A)旋轉盤之轉動圈數為 100 圈 (B)旋轉盤之轉動圈數為 25 圈 (C)(D) 。
複選題

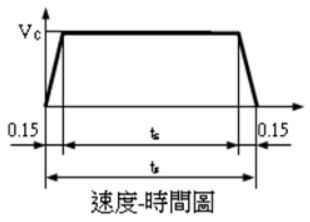

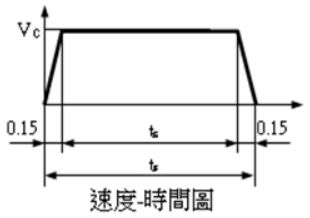

136. 有一單軸螺桿滑台用 AC 伺服馬達驅動，使滑台做往復之直線運動，螺桿導程(Lp)為 10mm，實體減速機構比(i)為 2 ，伺服馬達之分解能(Pt)為 131072 pulse/rev ，伺服馬達最高轉速限為 3200 rpm，滑台控制解析度(R)1μm，若控制條件：(1) 滑台移動距離(S)為 120mm (2) 滑台移動時間(ts)為 2.55 秒 (3) 滑台加速(ta)及停止減速(td)時間各為 0.15sec，速度-時間如圖所示，則下列敘述哪些正確？

(A)滑台速度 Vc 應為 3.0m/min (B)伺服馬達之控制脈波速率(f) 應為 50000 Hz (C)伺服馬達電子齒輪比(CMX/CDV)應為 16384/625 (D)移動一個滑台移動距離(S)需加給伺服馬達驅動之脈波數量(Ps)應為 60000 。
複選題

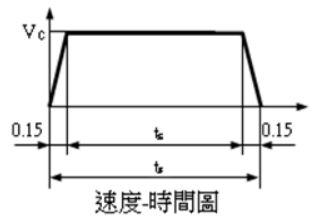

137. 有一單軸螺桿滑台用 AC 伺服馬達驅動，使滑台做往復之直線運動，螺桿導程(Lp)為 10mm，實體減速機構比(i)為 2，伺服馬達之分解能(Pt)為131072 pulse/rev，伺服馬達最高轉速限為 3200 rpm，滑台控制解析度(R)2μm，若控制條件：(1)滑台移動距離(S)為 120mm (2)滑台移動時間(ts)為 2.55 秒 (3)滑台加速(ta)及停止減速(td)時間各為 0.15sec，速度-時間如下圖所示，則下列敘述哪些正確？

(A)滑台速度 Vc 應為 3.0m/min (B)伺服馬達之控制脈波速率(f) 應為 50000 Hz (C)伺服馬達電子齒輪比(CMX/CDV)應為 16384/625 (D)移動一個滑台移動距離(S)需加給伺服馬達驅動之脈波數量(Ps)應為 60000 。
複選題

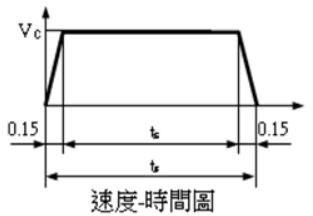

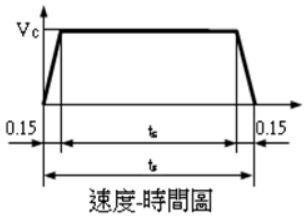

138. 有一單軸螺桿滑台用 AC 伺服馬達驅動，使滑台做往復之直線運動，螺桿導程(Lp)為 10mm，實體減速機構比(i)為 2 ，伺服馬達之分解能(Pt)為 131072 pulse/rev ，伺服馬達最高轉速限為 3200 rpm，滑台控制解析度(R)1μm，若控制條件：(1) 滑台移動距離(S)為 120mm (2) 滑台移動時間(ts)為 3.15 秒 (3) 滑台加速(ta)及停止減速(td)時間各為 0.15sec，速度-時間如圖所示，則下列敘述哪些正確？

(A)滑台速度 Vc 應為 3.0m/min (B)伺服馬達之控制轉速應為 480 rpm (C)伺服馬達電子齒輪比(CMX/CDV)應為 16384/625 (D)移動一個滑台移動距離(S)需加給伺服馬達驅動之脈波數量(Ps)應為 120000 。
複選題

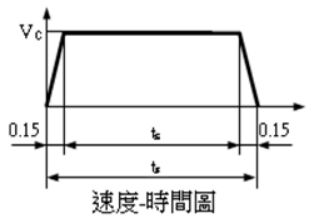

139. 有一單軸螺桿滑台用 AC 伺服馬達驅動，使滑台做往復之直線運動，螺桿導程(Lp)為 5mm，實體減速機構比(i)為 2 ，伺服馬達之分解能(Pt)為131072 pulse/rev ，伺服馬達最高轉速限為 3200 rpm，滑台控制解析度(R)0.5μm，若控制條件：(1)滑台移動距離(S)為 120mm (2)滑台移動時間(ts)為 2.55 秒 (3)滑台加速(ta)及停止減速(td)時間各為 0.15sec，速度-時間如圖所示，則下列敘述哪些正確？

(A)滑台速度 Vc 應為 3.0 m/min(B)伺服馬達之控制轉速應為 480 rpm (C)伺服馬達電子齒輪比(CMX/CDV)應為 16384/625 (D)需加給伺服馬達驅動之脈波數量(Ps)應為120000 。
複選題
140. 有一單軸螺桿滑台用 AC 伺服馬達驅動，使滑台做往復之直線運動，螺桿導程(Lp)為 5mm，實體減速機構比(i)為 2 ，伺服馬達之分解能(Pt)為131072 pulse/rev，伺服馬達電子齒輪比(CMX/CDV)為 32768/625，伺服馬達最高轉速限為 3200 rpm，若控制條件：(1)滑台移動距離(S)為120mm (2)滑台移動時間(ts)為 3.15 秒 (3)滑台加速(ta)及停止減速(td)時間各為 0.15sec，速度-時間如圖所示，則下列敘述哪些正確？

(A)滑台速度 Vc 應為 2.4 m/min (B)滑台控制解析度(R)1μm (C)伺服馬達之控制脈波速率(f)應為 40000 Hz (D)移動一個滑台移動距離(S)需加給伺服馬達驅動之脈波數量(Ps)應為 120000 。
複選題
141. 一單軸螺桿滑台用 AC 伺服馬達驅動，使滑台做往復之直線運動，螺桿導程(Lp)為 5mm，實體減速機構比(i)為 2 ，伺服馬達之分解能(Pt)為131072 pulse/rev，伺服馬達電子齒輪比(CMX/CDV)應為 16384/625，伺服馬達最高轉速限為 3200 rpm，，若控制條件：(1)滑台移動距離(S)為 100mm (2)滑台移動時間(ts)為 2.65 秒 (3)滑台加速(ta)及停止減速(td)時間各為 0.15sec，速度-時間如圖所示，則下列敘述哪些正確？

(A)滑台速度 Vc 應為 2.4 m/min (B)滑台控制解析度(R)1μm (C)伺服馬達之控制脈波速率(f)應為 80000 Hz (D)移動一個滑台移動距離(S)需加給伺服馬達驅動之脈波數量(Ps)應為 200000 。
