114年 - 17000 機電整合 乙級 工作項目 06：控制器的使用 51-118（2025/12/26 更新）#135804

科目：技檢◆機電整合-乙級 | 年份：114年 | 選擇題數：68 | 申論題數：0

試卷資訊

所屬科目：技檢◆機電整合-乙級

選擇題 (68)

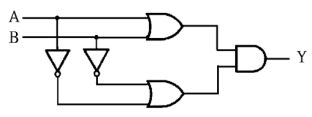

51. 如下圖所示為邏輯電路圖，下列何者為其等效電路？

(A)(B) (C)(D) 。

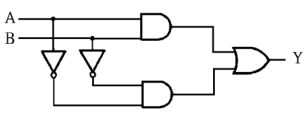

52. 如下圖所示為邏輯電路圖，下列何者為其等效電路？

(A)(B) (C)(D) 。
53. 如下圖為一個數位比較器，有二個輸入 A 與 B，三個輸出 X、Y、Z。下列何者敘述為誤？

(A)X=A⊙B (B)當 A=B 時，X=0 (C)當 A=0，B=1時，Y=1 (D)當 A=1，B=0 時，Z=1 。
54. 如下圖為一個數位比較器，有二個輸入 A 與 B，三個輸出 X、Y、Z。下列何者敘述為真？

(A)X=A⊕B (B)當 A=B 時，X=1 (C)當 A=1，B=0時，Y=1 (D)當 A=0，B=1 時，Z=1 。
55. 當 PLC 有異常發生時應如何處置？ (A)讀出程式 (B)讀出錯誤碼 (C)重灌程式 (D)刪除程式 。
56. 當 PLC 記憶程式的 RAM 在電池電力不足時應如何處置？______ 直到換新電池。(A)保持外部電源供應 (B)不必保持外部電源供應 (C)加裝 ROM 記憶體 (D)加裝EEPROM 記憶體
57. 16 位元 BIN 值得數值排列為何？ (A) (B)(C) (D) 。
58. 16 位元 BCD 值的最大值為何？ (A)9999 (B)65535 (C)32767 (D)1024 。
59. 下圖是

(A)OFF 延遲迴路 (B)互鎖迴路 (C)單 ON 雙 OFF 迴路 (D)下降微分迴路 。

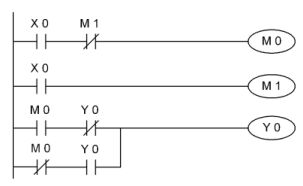

60. 下圖 X0=ON 時 M0 的輸出為何？

(A)一直 ON 著 (B)一直 OFF 著 (C)呈現ON/OFF 閃爍 (D)無意義 。

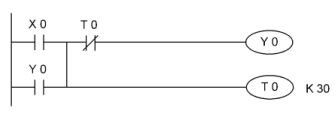

61. 下圖 X0=ON 時 Y0 的輸出為何？

(A)3 秒鐘後導通 (B)導通 3 秒鐘後變OFF (C)保持 ON (D)保持 OFF 。
62. 兩個 16 位元暫存器相乘，結果為 (A)16 位元暫存器 (B)32 位元暫存器 (C)64 位元暫存器 (D)256 位元暫存器 。
63. 布林代數 F(x,y,z)=(x+y)(x+z)經化簡後可得 (A)x+yz (B)xy+z (C)xz+y (D)yz 。
64. 布林代數 F(x,y)= x+ ‧y 經化簡後可得 (A)x+y (B)x (C)y (D) +y 。
65. 人機畫面若增加一個輸入點「啟動」按鈕，動作位址選擇下列哪一個為宜？ (A)X0 (B)M1000 (C)S20 (D)D1000 。
66. 人機畫面若增加一個輸出點「A+」按鈕，動作位址選擇______為宜。 (A)X0 (B)M1000(C)S20 (D)D1000
67. 人機畫面若增加一個監控馬達迴轉圈數，動作位址選擇______為宜。(A)X0 (B)M1000(C)S20 (D)D1000
68. 人機畫面若增加一個「下一頁」按鈕，動作開關選擇______ 為宜。(A)Bit 型 (B)Word型 (C)功能型 (D)特殊型
69. 人機畫面若要 Bit 型開關為按鈕型(按下為 1 放開為 0)，其功能勾選 (A)Bit Set (B)Bit Reset (C)瞬間 (D)Bit 反轉 。
70. 人機畫面若要 Bit 型開關為切換型(按奇數次為 1 按偶數次為 0)，其功能勾選 (A)Bit Set (B)Bit Reset (C)瞬間 (D)Bit 反轉 。
71. 人機畫面若要 Bit 型開關為按鈕型(按下為 1 放開為 1)，其功能勾選 (A)Bit Set (B)Bit Reset (C)瞬間 (D)Bit 反轉 。
72. 人機畫面若要 Bit 型開關為按鈕型(按下為 0 放開為 0)，其功能勾選 (A)Bit Set (B)Bit Reset (C)瞬間 (D)Bit 反轉 。
73. 利用 PLC 輸出點控制步進馬達，為加快轉速，PLC 宜選用______輸出。 (A)繼電器(B)電晶體 (C)固態繼電器 (D)類比
74. 可程式控制器指令中 k2X10，表示輸入接點範圍為 (A)X10~X11 (B)X10~X12 (C)X10~X17 (D)X10~X19 。
75. 有關線性 ADC 模組之敘述，下列何者有誤？ (A)12bits 比 10bits 之ADC，有較佳之解析度 (B)同一 ADC 模組，輸入電壓範圍越小，則可測得之電壓變化越小 (C)使用 ADC 模組時應選擇最大之輸入範圍 (D)使用ADC 模組時需考慮其最大頻寬及輸入範圍 。
76. PLC 的內部繼電器輸出接點一般可承受______以下的電流。 (A)2A (B)5A (C)10A (D)20A
77. 有關數碼轉換，下列何者有誤？ (A)十進值'10'等於十六進值的'0A' (B)十六進值的'3F'等於十進值'63' (C)十進值'7'的 ASCII 碼十進值為'47' (D)十進值'10'等於八進值的'12' 。
78. 有關數碼轉換，下列何者有誤？ (A)十進值'10'等於四進值的'22' (B)小寫字母'b'的 ASCII 碼十六進值為'42' (C)十進值'7'的 ASCII 碼十六進值為'37' (D)大寫字母'B'的 ASCII 碼十進值為'66' 。
79. 若 PLC 的輸出接點 Y0 至 Y5 控制三支氣壓缸動作，依序分別是A+B+C+A-B-C-，以一個 byte 值傳送至輸出接點使 A+B+C-同時動作，則該 byte 值的十六進值應為 (A)13 (B)15 (C)23 (D)25 。
80. 若 PLC 的輸出接點 Y0 至 Y5 控制三支氣壓缸動作，依序分別是A+B+C+A-B-C-，以一個 byte 值傳送至輸出接點使 A+C+B-同時動作，則該 byte 值的十六進值應為 (A)13 (B)15 (C)23 (D)25 。
81. 若以一應用類比式線性電位計之高度感測模組，當高度為 20 ㎜時其PLC 之 AD 輸入值為 1500，高度為 50 ㎜時 AD 輸入值為 3000，工件合格高度為 30 ± 1 ㎜時，則 AD 輸入值做為品管比較區間，下列何者最合適? (A)1800,2200 (B)1950 ,2050 (C)2900,3100 (D)2950,3050 。
82. 若有一控制器之 12bit 線性 ADC 模組，其輸入電壓範圍 Vr 為 0V~+10.0V，且對應之數位讀出值為 0H~FFFH，則此 A/D 最小可測得之電壓變化（解析度）為______ mV。(A)1.00 (B)1.22 (C)2.44 (D)4.88
83. 若有一控制器之 12bit 線性 ADC 模組，其輸入電壓範圍 Vr 為 0V~+10.0V，且對應之數位讀出值為 0H~FFFH，當此 A/D 讀出值為 2000時，其輸入電壓應為______V。 (A)1.00 (B)1.22 (C)2.44 (D)4.88
84. 若有一控制器之 12bit 線性 ADC 模組，其輸入電壓範圍 Vr 為 0V~+10.0V，且對應之數位讀出值為 0H~FFFH，輸入端為一類比式感重量感測模組(其電壓輸出 0V ~ +5V 表示待測物之線性為 0g ~ +5000g)，則可量測待測物重量變化（解析度）為 ______g。(A)1.00 (B)1.22 (C)2.44 (D)4.88
85. 若有一控制器之 12bit 線性 ADC 模組，其輸入電壓範圍 Vr 為 0V~+10.0V，且對應之數位讀出值為 ，輸入端為一類比式感重量感測模組(其電壓輸出 0V ~ +5V 表示待測物之線性為 0g ~ +500g)。若AD 讀入值為 1000，則待測物重量為______ g。(A)100 (B)122 (C)244 (D)488
86. 若有一線性 ADC 模組，其輸入電壓範圍 Vr 為 0V~ +10.0V，輸入端為一類比式感重量感測模組(其電壓輸出 0V ~ +5V 表示待測物之線性為0g ~ +500g)。若要量測待測物重量變化達 0.1g（解析度），則 AD bit數最少應為 (A)16 (B)14 (C)12 (D)10 。
87. 有一控制器之 12-bit 線性 DAC 模組，輸出電壓範圍(Vr)為 0V~ +10V，且其數位命令範圍為 ，用於控制一 AC 感應馬達驅動變頻器模組，其電壓輸入 0V ~ +10V 表示馬達變頻之轉速為 0rpm ~ +5000rpm，則 DAC 之輸出解析度約為多少 mV? (A)1.22 (B)2.44 (C)3.66 (D)4.88 。
88. 有一控制器之 12-bit 線性 DAC 模組，輸出電壓範圍(Vr)為 0V~ +10V，且其數位命令範圍為 ，用於控制一 AC 感應馬達驅動變頻器模組，其電壓輸入 0V ~ +10V 表示馬達變頻之轉速為 0rpm ~ +5000rpm，則 DAC 之控制解析度約為多少 rpm? (A)1.22 (B)2.44 (C)3.66 (D)4.88 。
89. 有一控制器之 12-bit 線性 DAC 模組，輸出電壓範圍(Vr)為 0V~ +10V，且其數位命令範圍為 ，用於控制一 AC 感應馬達驅動變頻器模組，其電壓輸入 0V ~ +10V 表示馬達變頻之轉速為 0rpm ~ +5000rpm，若馬達之轉速為 Nm 為 1830 rpm 時，則 DAC 之輸出電壓值應為多少V? (A)1.22 (B)2.44 (C)3.66 (D)4.8 。
90. 有一控制器之 12-bit 線性 DAC 模組，輸出電壓範圍(Vr)為 0V~ +10V，且其數位命令範圍為 ，用於控制一 AC 感應馬達驅動變頻器模組，其電壓輸入 0V ~ +10V 表示馬達變頻之轉速為 0rpm ~ +5000rpm，若馬達之轉速為 Nm 為 1830 rpm 時，則 DAC 之數位命令值應約為 (A)1220 (B)1499 (C)2998 (D)3660 。
91. 有一控制器之 12-bit 線性 DAC 模組，輸出電壓範圍(Vr)為 0V~ +10V，且其數位命令範圍為 ，用於控制一 AC 感應馬達驅動變頻器模組，其電壓輸入 0V ~ +10V 表示馬達變頻之轉速為 0rpm ~ +5000rpm，若 DAC 之數位命令值為 2998 時，則馬達之轉速為 Nm 應約為多少rpm？ (A)1220 (B)1499 (C)2998 (D)3660 。
複選題
92. 下列哪種元件常作為 PLC 控制器之 AC 輸出模組使用？ (A)繼電器 (B)電晶體 (C)電容器 (D)SSR(固態繼電器) 。
複選題
93. 下列哪種元件常作為 PLC 控制器之 DC 輸出模組使用？ (A)繼電器 (B)電晶體 (C)電容器 (D)SSR(固態繼電器) 。
複選題
94. 有關可程式邏輯控制器的輸入介面之敘述，下列敘述哪些正確？ (A)一般都採用光耦合器作信號隔離 (B)電晶體介面，反應時間比機械式快 (C)擴充輸入模組建議使用 PLC 內部電源 (D)需與感測器之電晶體輸出介面相容 。
複選題
95. 有關可程式邏輯控制器的輸出介面之敘述，下列敘述哪些正確？ (A)PLC 控制電磁閥線圈，應使用外部 Relay (B)PLC 控制電動機，應使用內部 Relay (C)繼電器輸出模組建議使用 PLC 外部電源 (D)SSR 介面只能驅動直流裝置 。
複選題
96. 下列 PLC 之輸出介面，哪些屬非機械接點式？ (A)繼電器 Relay (B)NPN電晶體 (C)PNP 電晶體 (D)固態繼電器 。
複選題
97. 下列 PLC 之輸出介面，哪些適合用於 AC 電源控制？ (A)繼電器 Relay(B)NPN 電晶體 (C)PNP 電晶體 (D)固態繼電器 。
複選題

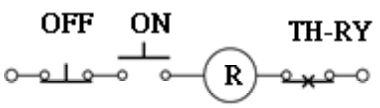

98. 如圖所示之繼電器電路，熱保護接點 TH-RY 未作動下，下列敘述哪些正確？

(A)只壓下 ON 鈕時電磁接觸器會作動 (B)壓下 ON 鈕時 TH-RY 會作動 (C)同時壓下 ON 鈕與 OFF 鈕時電磁接觸器會作動 (D)此迴路屬於重置優先電路 。
複選題
99. 如圖所示之繼電器電路，熱保護接點 TH-RY 未作動下，下列敘述哪些正確？

(A)只壓下 ON 鈕時電磁接觸器會作動 (B)壓下 OFF 鈕時電磁接觸器會停止作動或無法啟動 (C)同時壓下 ON 鈕與 OFF 鈕時電磁接觸器會作動 (D)此迴路屬於啟動優先電路 。
複選題

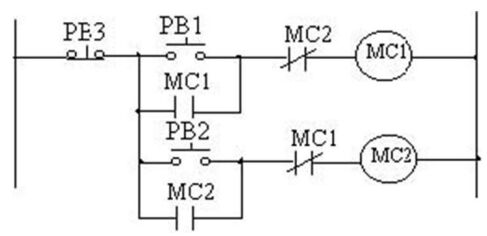

100. 如下圖所示之繼電器電路，當 PB3 未押下且 MC1 與 MC2 OFF 時，下列敘述哪些正確？

(A)若依序押下啟動按鈕 PB1 與 PB2 時，則 MC1 動作，MC2 不動作 (B)若依序押下啟動按鈕 PB1 與 PB2 時，則 MC1 與MC2 均動作 (C)若依序押下啟動按鈕 PB2 與 PB1 時，則 MC1 不動作，MC2 動作 (D)此迴路屬於互鎖電路 。
複選題

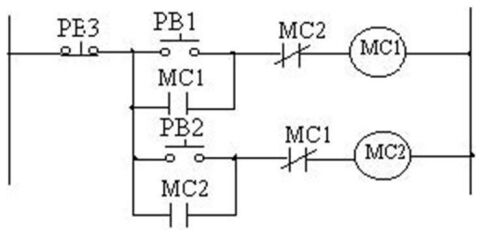

101. 如下圖所示之繼電器電路，當 PB3 未押下且 MC1 OFF 與 MC2 ON時，下列敘述哪些正確？

(A)若押下啟動按鈕 PB1 時，則 MC1 與 MC2均動作 (B)若押下啟動按鈕 PB2 時，則 MC1 不動作，MC2 動作 (C)若押下按鈕 PB3 時，則 MC1 與 MC2 均不動作 (D)此迴路屬於互斥電路 。
複選題
102. 有關 PLC 指令，下列敘述哪些正確？ (A)MOV 為傳送指令 (B)SFT 為移位指令 (C)CMP 為比較指令 (D)SUB 為旋轉指令 。
複選題
103. 有關控制器，下列敘述哪些正確？ (A)僅有比例控制時系統輸出存在穩態誤差 (B)比例積分控制器可消除穩態誤差 (C)微分控制器輸出與輸入誤差訊號的積分成正比關係 (D)比例微分控制器能改善系統在控制過程中的動態特性 。
複選題
104. 伺服控制技術包括 (A)PID (B)Fuzzy (C)Neural Network (D)SFC 。
複選題
105. 現代控制理論包括 (A)線性控制 (B)強健性控制 (C)適應性控制 (D)非線性控制 。
複選題
106. 智慧型控制技術包括 (A)模糊控制 (B)類神經網路控制 (C)遺傳演算法之最佳化控制 (D)黑色理論控制 。
複選題
107. 有關 Delta 機器人，下列敘述哪些正確？ (A)為新型串聯式結構 (B)主要應用於高速取放及篩選作業 (C)擁有高剛性 (D)高精度與高速度 。
複選題
108. 下列敘述哪些正確？ (A)史都華(Stewart)機構擁有六個自由度 (B)關節型機器手臂屬於串聯式結構 (C)Delta 機器人屬於並聯式結構 (D)SCARA 機器手臂屬於並聯式結構 。
複選題
109. PLC 人機介面之特色包括 (A)具觸碰式螢幕 (B)具可程式與數值運算功能(C)多機整合困難 (D)適合開關控制不適合類比控制 。
複選題
110. 下列哪些是理想放大器的特性？ (A)電壓增益很大 (B)輸入阻抗很大 (C)輸出阻抗很小 (D)共模拒斥比 CMRR 很大。
複選題
111. 有關運算放大器的特性，下列敘述哪些正確？ (A)具有高增益的差動放大器 (B)電壓增益一定大於 1 (C)可作為訊號微分電路 (D)可作為訊號積分電路 。
複選題
112. 有關 12 bit 線性 DAC 模組，其輸出電壓為 0 ~10V(0 ~4000)，下列敘述哪些正確？ (A)本模組解析度為 2.50 mV (B)數位命令值給 400，輸出電壓為 1V (C)數位命令值給 2400，輸出電壓為 6V (D)如欲輸出 2.5V 之電壓，數位命令值需給 1000 。
複選題
113. 有關 12 bit 線性 DAC 模組，其輸出電壓為 0 ~5V(0 ~4000)，下列敘述哪些正確？ (A)本模組解析度為 1.25 mV (B)數位命令值給 400，輸出電壓為 1V (C)如欲輸出 1. 5V 之電壓，數位值需給 1200 (D)如欲輸出 2.5V之電壓，數位值需給 2000 。
複選題
114. 有一步進馬達驅動一組定位工作平台，此步進馬達之全步進角度為 1.8°，驅動器以全步進法控制步進馬達，馬達輸出軸與導螺桿間配有一10:1 之減速齒輪組。若導螺桿每轉動 5 圈，滑台移動 20 ㎜，下列敘述哪些正確？ (A)螺桿之導程 L=4 ㎜ (B)步進馬達每轉所需之脈衝命令(ppr)為 200 (C)滑台定位之解析度 R=2.0μm (D)滑台以平均速 0.6m/min 移動50 ㎜所需之脈衝命令數為 50000pulses 。
複選題
115. 有一步進馬達驅動一組定位工作平台，此步進馬達之全步進角度為 1.8°，驅動器以全步進法控制步進馬達，馬達輸出軸與導螺桿間配有一10:1 之減速齒輪組。若導螺桿每轉動 5 圈，滑台移動 20 ㎜，下列敘述哪些正確？ (A)螺桿之導程 L=5 ㎜ (B)步進馬達每轉所需之脈衝命令(ppr)為 200 (C)滑台定位之解析度 R=1.0μm (D)滑台以平均速 0.6m/min 移動50 ㎜所需之脈衝命令數為 25000 pulse 。
複選題
116. 有一步進馬達驅動一組定位工作平台，此步進馬達之全步進角度為 1.8°，驅動器以全步進法控制步進馬達，馬達 (A)螺桿之導程 L=4 ㎜ (B)步進馬達每轉所需之脈衝命令(ppr)為 400 (C)滑台定位之解析度 R=1.0μm (D)滑台以平均速0.6m/min 移動 50 ㎜所需之脈衝頻率為 5000Hz 。
複選題
117. 有一步進馬達驅動一組定位工作平台，此步進馬達之全步進角度為 1.8°，驅動器以半步進法控制步進馬達，馬達輸出軸與導螺桿間配有一10:1 之減速齒輪組。若導螺桿每轉動 5 圈，滑台移動 20 ㎜，下列敘述哪些正確？ (A)螺桿之導程 L=4 ㎜ (B)步進馬達每轉所需之脈衝命令(ppr)為 400 (C)滑台定位之解析度 R=2.0μm (D)滑台以平均速 0.6m/min 移動50 ㎜所需之脈衝命令數為 50000pulses 。
複選題
118. 有一步進馬達驅動一組定位工作平台，此步進馬達之全步進角度為 1.8°，驅動器以半步進法控制步進馬達，馬達輸出軸與導螺桿間配有一10:1 之減速齒輪組。若導螺桿每轉動 5 圈，滑台移動 20 ㎜，下列敘述哪些正確？ (A)螺桿之導程 L=5 ㎜ (B)步進馬達每轉所需之脈衝命令(ppr)為 400 (C)滑台定位之解析度 R=1.0μm (D)滑台以平均速 0.6m/min 移動50 ㎜所需之脈衝頻率為 5000H 。

申論題 (0)
