114年 - 17000 機電整合 乙級 工作項目 05：電動機選用 51-100（2025/12/26 更新）#135801

科目：技檢◆機電整合-乙級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆機電整合-乙級

選擇題 (50)

51. 電動機銘牌上所註明之電流係指 (A)超載電流 (B)滿載電流 (C)無載電流(D)半載電流 。
52. 感應電動機之轉矩與 (A)電壓成正比 (B)電壓成反比 (C)電壓平方成正比(D)電壓平方成反比 。
53. R、S、T 代表電源線而 U、V、W 代表感應電動機線，如 R-U、S-V、T-W 連接為正轉，結線變更仍為正轉其結線為 (A)R-V、S-U、T-W (B)R-V、S-W、T-U (C)R-W、S-V、T-U (D)R-U、S-W、T-V 。
54. 一定馬力之馬達其輸出轉矩與轉速成何種關係？ (A)正比 (B)反比 (C)平方比 (D)立方比 。
55. 有一馬達內含減速比為 20 之減速機，驅動導螺桿之導程為 5mm 工作平台，若工作平台移動速度為 60mm/min，則馬達的驅動轉速應為______ rpm。(A)60(B)120 (C)240 (D)300
56. 有關步進馬達之敘述，下列何者最正確？ (A)步進角度越小，則其定位解析度越低 (B)控制頻率越快，則其轉速越高 (C)正常運轉時，其步進數與控制脈衝頻率成正比 (D)永磁步進馬達在靜止時，不具有相當的保持力 。
57. 有關伺服電動機之敘述，下列何者有誤？ (A)直流馬達之轉子是由線圈組成的 (B)交流同步馬達之轉子是永久磁鐵組成，定子是由線圈組成 (C)在定輸出扭矩運轉區域時，其轉速越高則輸出功率越高 (D)在等輸出功率運轉區域時，其轉速越高則輸出扭矩越大 。
58. 有關伺服電動機之敘述，下列何者有誤？ (A)直流馬達之轉子是由永久磁鐵組成的 (B)交流同步馬達之轉子是永久磁鐵組成，定子是由線圈組成 (C)在定輸出扭矩運轉區域時，其轉速越高則輸出功率越高 (D)在等輸出功率運轉區域時，其轉速越高則輸出扭矩越小 。
59. 有一含減速機構之直流馬達之工作電壓及電流分別為 24V 及 5A，則下列敘述何者最正確？ (A)其有效輸出功率約為 120W (B)其有效輸出功率大於 120W (C)其有效輸出功率小於 120W (D)其有效輸出功率約為60/373Hp 。
60. 有一伺服馬達驅動螺桿機構，傳動效率為 80%，此機構負載扭矩約為0.6N-m，若螺桿之實際轉速為 2000 rpm 時，則系統功率消耗為 ______W。(A)25(B)31.25 (C)157 (D)120
61. 有一伺服馬達驅動螺桿機構，傳動效率為 80%，若螺桿之實際轉速為2000 rpm 時之功率消耗為 100W 時，則此機構負載扭矩約為______N-m。 (A)0.05 (B)0.38 (C)3.65 (D)22.9
62. 一部單軸螺桿滑台用 DC 直流馬達驅動，使滑台做往復之直線運動，若馬達轉速 Nm=1440 rpm、螺桿導程 L=4 ㎜、行走距離 S=160 ㎜、行走時間 t=10sec，則螺桿平均轉速 Ns=______rpm。 (A)180 (B)210 (C)240 (D)300
63. 一部單軸螺桿滑台用 DC 直流馬達驅動，使滑台做往復之直線運動，若馬達轉速 Nm=1440 rpm、螺桿導程 L=8 ㎜、行走距離 S=192 ㎜、行走時間 t=5sec，則螺桿平均轉速 Ns= ______rpm。(A)180 (B)210 (C)240 (D)288
64. 一部單軸螺桿滑台用 DC 直流馬達驅動，使滑台做往復之直線運動，若馬達轉速 Nm=1440 rpm、螺桿導程 L=4 ㎜、行走距離 S=160 ㎜、行走時間 t=10sec，則馬達與螺桿間減速機之減速比 i= (A)5 (B)6 (C)7.5 (D)9 。
65. 一部單軸螺桿滑台用 DC 直流馬達驅動，使滑台做往復之直線運動，若馬達轉速 Nm=1440 rpm、螺桿導程 L=8 ㎜、行走距離 S=192 ㎜、行走時間 t=5sec，則馬達與螺桿間減速機之減速比 i= (A)5 (B)6 (C)7.5 (D)9 。
66. 一部單軸螺桿滑台用 DC 直流馬達驅動，使滑台做往復之直線運動，若馬達轉速 =1440 rpm、螺桿所需轉矩=10 kgf-cm、馬達與螺桿間減速機之減速比 i=9、傳動效率η=81%，則馬達所需轉矩 =______kgf-cm。 (A)1.11(B)1.37 (C)90 (D)111.1
67. 一部單軸螺桿滑台用 DC 直流馬達驅動，使滑台做往復之直線運動，若馬達轉速 =1440 rpm、螺桿所需轉矩 =2 N-m、馬達與螺桿間減速機之減速比 i=25、傳動效率 =73%，則馬達所需轉矩 = (A)0.11 N-m(B)0.08 N-m (C)50 N-m (D)68.5 N-m 。
68. 一部單軸螺桿滑台用 DC 直流馬達驅動，使滑台做往復之直線運動，若馬達轉速 =1440rpm、螺桿所需轉矩 =10 kgf-cm、馬達與螺桿間減速機之減速比 i=9、傳動效率 =81%，則馬達所需馬力=______ W。(A)12.1 (B)16.4 (C)16.6 (D)20.2
69. 一部單軸螺桿滑台用 DC 直流馬達驅動，使滑台做往復之直線運動，若馬達轉速 =1440rpm、螺桿所需轉矩 =2 N-m、馬達與螺桿間減速機之減速比 i=25、傳動效率 =73%，則馬達所需馬力 = ______W。(A)12.1 (B)16.4(C)16.6 (D)20.2
70. 一皮帶輪系統驅動之輪系，主動輪之輪徑為 20 ㎝、從動輪之輪徑為 50㎝，若主動輪轉速 N1=1000 rpm、無滑動、轉矩 T1=10 N-m、傳動效率=95%，則從動輪轉速 N2=______rpm。 (A)380 (B)400 (C)2375 (D)2500
71. 一皮帶輪系統驅動之輪系，主動輪之輪徑為 20 ㎝、從動輪之輪徑為 50㎝，若主動輪轉速 N1=1000 rpm、無滑動、轉矩 T1=10 N-m、傳動效率=95%，則從動輪轉矩 T2= (A)3.8 (B)4 (C)23.75 (D)25 N-m。
72. 相同的負載及轉速下，螺桿導程越大，系統供級螺桿所需之驅動轉矩要(A)加大 (B)平方倍加大 (C)減小 (D)平方根減小 。
73. 有關一般型直流電源供應器之敘述，下列何者有誤？ (A)有最大使用功率限制 (B)一般使用電流量係以負載內阻決定 (C)一般使用電流量可限制(D)輸入電源可選擇 AC110/220V 。
74. 馬達轉子的慣性量較大適用於的什麼場合？ (A)定位精度較高 (B)穩定速度控制 (C)反覆正反轉動 (D)經常啟動-停止 。

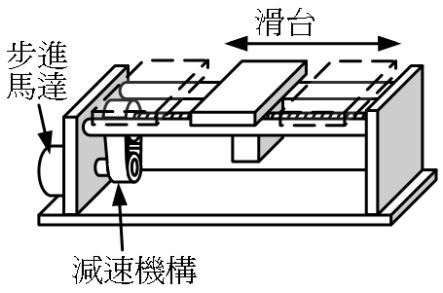

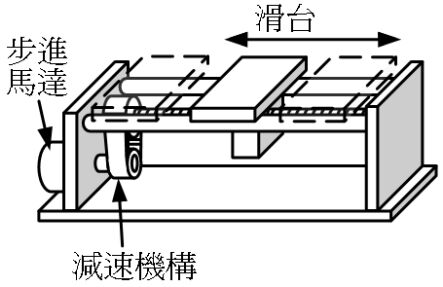

75. 如下圖有一步進馬達驅動一定位工作平台，其中馬達輸出軸配有一轉速比 25:1 之減速齒輪組，齒輪組之輸出軸接至導螺桿。若導螺桿每轉動10 圈，平台移動 40mm。如此步進馬達之步進角度為 0.9°，則馬達每轉一步，工作平台應移動

(A)2.5 (B)2.0 (C)1.0 (D)0.4 μm。

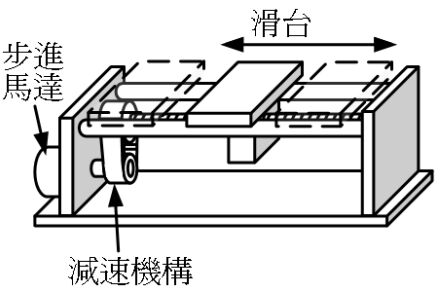

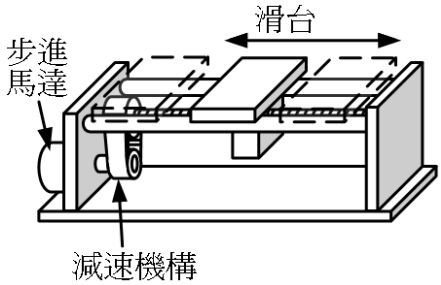

76. 如下圖有一步進馬達驅動一定位工作平台，其中馬達輸出軸配有一轉速比 12.5:1 之減速齒輪組，齒輪組之輸出軸接至導螺桿。若導螺桿每轉動 10 圈，平台移動 50mm。如此步進馬達之步進角度為 1.8°，則馬達每轉一步，工作平台應移動______ μm。

(A)2.5 (B)2.0 (C)1.0 (D)0.4

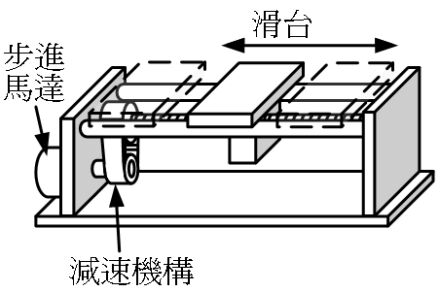

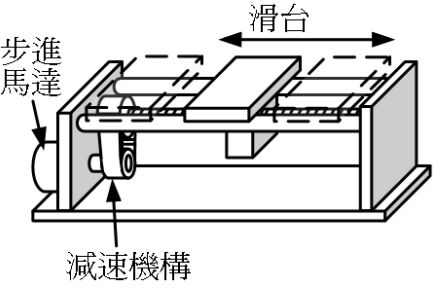

77. 如下圖有一步進馬達驅動之導螺桿（導程為 8 mm）式工作平台，其中馬達輸出軸與導螺桿間配有一轉速比 20:1 之減速齒輪組。如工作平台之位移解析度為 0.001mm，則此步進馬達之步進角度應為______度。

(A)0.45 (B)0.9(C)1.8 (D)3.6

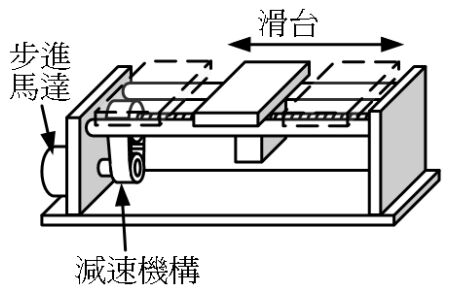

78. 如下圖有一步進馬達驅動之導螺桿（導程為 5mm）式工作平台，其中馬達輸出軸與導螺桿間配有一轉速比 12.5:1 之減速齒輪組。如工作平台之位移解析度為 0.002mm，則此步進馬達之步進角度應為______度。

(A)0.45 (B)0.9 (C)1.8 (D)3.6

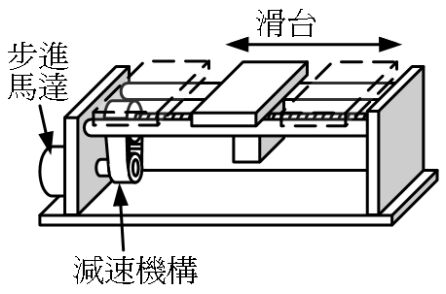

79. 如下圖有一步進馬達驅動之導螺桿（導程為 5mm）式工作平台，其中馬達輸出軸與導螺桿間配有一減速齒輪組。如工作平台之位移解析度為0.001mm，步進馬達之步進角度為 0.9 度，則此減速齒輪組之減速比應為

(A)1/12.5 (B)1/6 (C)1/9 (D)1/25 。
80. 如下圖有一步進馬達驅動之導螺桿（導程為 10mm）式工作平台，其中馬達輸出軸與導螺桿間配有一減速齒輪組。如工作平台之位移解析度為0.002mm，步進馬達之步進角度為 1.8 度，則此減速齒輪組之減速比應為

(A)1/12.5 (B)1/6 (C)1/9 (D)1/25 。
81. 如下圖有一步進馬達驅動之導螺桿式工作平台，其中馬達輸出軸與導螺桿間配有一 1：25 減速齒輪組。如工作平台之位移解析度為0.001mm，步進馬達之步進角度為 1.8 度，則導螺桿之導程應為______mm。

(A)5 (B)8 (C)10 (D)15
82. 如下圖有一步進馬達驅動之導螺桿式工作平台，其中馬達輸出軸與導螺桿間配有一 1：15 減速齒輪組。如工作平台之位移解析度為0.002mm，步進馬達之步進角度為 0.72 度，則導螺桿之導程應為______ mm。

(A)5(B)8 (C)10 (D)15
83. 如下圖有一步進馬達驅動之導螺桿（導程為 8mm）式工作平台，其中馬達輸出軸與導螺桿間配有一轉速比 9:1 之減速齒輪組。若此步進馬達之步進角度為 0.9°，如馬達之控制頻率為 5000 pps(Hz)，則工作平台移動速度應為______ mm/sec。

(A)2.67 (B)5.56 (C)11.11 (D)8.89
84. 如下圖有一步進馬達驅動之導螺桿（導程為 5mm）式工作平台，其中馬達輸出軸與導螺桿間配有一轉速比 15:1 之減速齒輪組。若此步進馬達之步進角度為 0.72°，如馬達之控制頻率為 4000 pps(Hz)，則工作平台移動速度應為______mm/sec。

(A)2.67 (B)5.56 (C)11.11 (D)8.89
85. 如下圖有一步進馬達驅動之導螺桿（導程為 10mm）式工作平台，其中馬達輸出軸與導螺桿間配有一轉速比 5:1 之減速齒輪組。若此步進馬達之步進角度為 1.8°，如馬達之控制脈波數為 10000pulses，則工作平台移動距離應為______mm。

(A)64 (B)100 (C)128 (D)200
86. 如下圖有一步進馬達驅動之導螺桿（導程為 8mm）式工作平台，其中馬達輸出軸與導螺桿間配有一轉速比 6:1 之減速齒輪組。若此步進馬達之步進角度為 0.72°，如馬達之控制脈波數為 24000 pulses，則工作平台移動距離應為______mm。 (A)64 (B)100 (C)128 (D)200
87. 如下圖有一步進馬達驅動之導螺桿（導程為 10mm）式工作平台，其中馬達輸出軸與導螺桿間配有一轉速比 15:1 之減速齒輪組。若此步進馬達之步進角度為 1.8°，如工作平台移動速度為 16 mm/sec，則馬達之控制頻率應為______pps(Hz)。

(A)3600 (B)4800 (C)6000 (D)7500
88. 如下圖有一步進馬達驅動之導螺桿（導程為 8mm）式工作平台，其中馬達輸出軸與導螺桿間配有一轉速比 30:1 之減速齒輪組。若此步進馬達之步進角度為 0.72°，如工作平台移動速度為 4 mm/sec，則馬達之控制頻率應為______ pps(Hz)。

(A)3600 (B)4800 (C)6000 (D)7500
89. 如下圖有一步進馬達驅動之導螺桿（導程為 10mm）式工作平台，其中馬達輸出軸與導螺桿間配有一轉速比 7.5:1 之減速齒輪組。若此步進馬達之步進角度為 0.9°，如工作平台移動距離為 50 mm，則馬達之控制脈波數應為______pulses。

(A)9k (B)12k (C)15k (D)18k
90. 如下圖有一步進馬達驅動之導螺桿（導程為 5 mm）式工作平台，其中馬達輸出軸與導螺桿間配有一轉速比 9:1 之減速齒輪組。若此步進馬達之步進角度為 0.72°，如工作平台移動距離為 20 mm，則馬達之控制脈波數應為______pulses。

(A)9k (B)12k (C)15k (D)18k

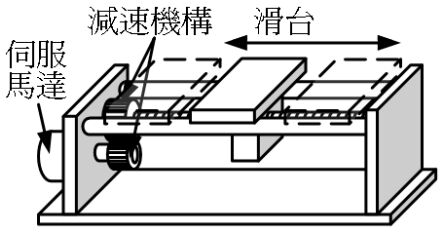

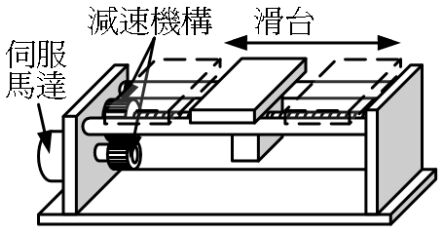

91. 如下圖為伺服馬達驅動滑台機構圖，減速比 i=3、螺桿導程 L=5 ㎜、伺服馬達分解能 =131072 pulse/rev、電子齒輪比 ，若欲每輸出 1pulse 滑台要有 1μm 移動量，則電子齒輪比為

(A) (B) (C)(D) 。

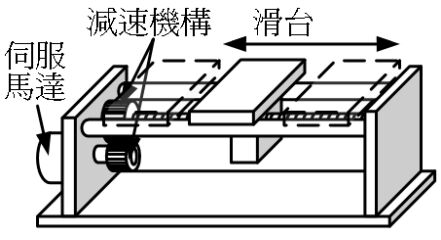

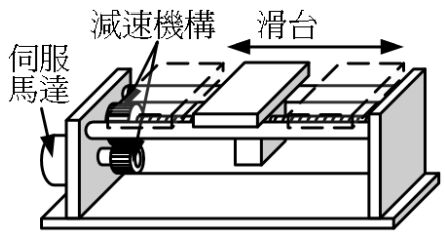

92. 如下圖為伺服馬達驅動滑台機構圖，減速比 i=5、螺桿導程 L=8 ㎜、伺服馬達分解能=131072 pulse/rev、電子齒輪比 ，若欲每輸出 1pulse 滑台要有 2μm 移動量，則電子齒輪比為

(A)(B)(C)(D) 。

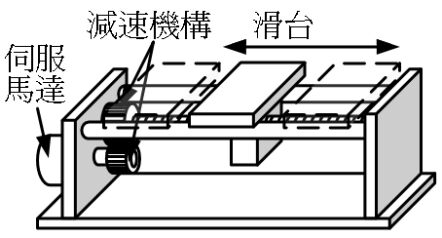

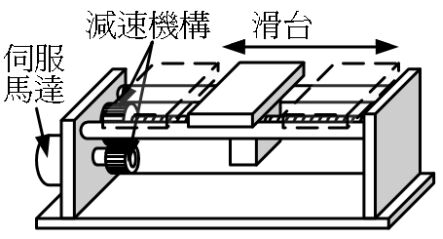

93. 如下圖為伺服馬達驅動滑台機構圖，減速比 i=3、螺桿導程 L=5 ㎜、伺服馬達分解能 =131072 pulse/rev、電子齒輪比 ，若脈波輸出頻率f=20k pps(Hz)、則滑台要有 10 mm/sec 移動速度，則電子齒輪比為

(A)(B)(C)(D) 。

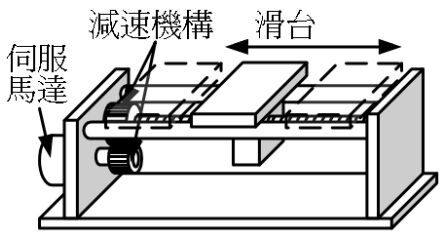

94. 如下圖為伺服馬達驅動滑台機構圖，減速比 i=5、螺桿導程 L=10 ㎜、伺服馬達分解能 =131072 pulse/rev、電子齒輪比 ，若脈波輸出頻率 f=10k pps(Hz)、則滑台要有 20 mm/sec 移動速度，則電子齒輪比為

(A) (B) (C) (D) 。
95. 如下圖為伺服馬達驅動滑台機構圖，減速比 i=5、螺桿導程 L=8 ㎜、伺服馬達分解能 =131072 pulse/rev、電子齒輪比 ，若脈波輸出頻率 f=150k pps(Hz)，則滑台的移動速度 V 為 ______cm/sec。

(A)15 (B)20 (C)25 (D)30
96. 如下圖為伺服馬達驅動滑台機構圖，減速比 i=4、螺桿導程 L=4 ㎜、伺服馬達分解能 =131072 pulse/rev、電子齒輪比 ，若脈波輸出頻率 f=150k pps(Hz)，則滑台的移動速度 V 為______cm/sec。

(A)15 (B)20 (C)25 (D)30
97. 如下圖為伺服馬達驅動滑台機構圖，減速比 i=5、螺桿導程 L=8 ㎜、伺服馬達分解能 =131072 pulse/rev、電子齒輪比 ，若滑台的移動速度 V=30 cm/sec，則脈波輸出頻率 f 為______pulse/sec。

(A)100k (B)150k (C)180k (D)200k
98. 如下圖為伺服馬達驅動滑台機構圖，減速比 i=3、螺桿導程 L=5 ㎜、伺服馬達分解能 =131072 pulse/rev、電子齒輪比 ，若滑台的移動速度 V=30 cm/sec，則脈波輸出頻率 f 為______pulse/sec。

(A)100k (B)150k (C)180k (D)200k
99. 如下圖為伺服馬達驅動滑台機構圖，減速比 i=5、螺桿導程 L=8 ㎜、伺服馬達分解能 Pt=131072 pulse/rev、電子齒輪比 ，若脈波輸出數 N=100k pulses，則滑台的移動距離 S 為______cm。

(A)20 (B)25 (C)30 (D)35
100. 如下圖為伺服馬達驅動滑台機構圖，減速比 i=3、螺桿導程 L=6 ㎜、伺服馬達分解能 =131072 pulse/rev、電子齒輪比 ，若脈波輸出數 N=150k pulses，則滑台的移動距離 S 為______cm。

(A)20 (B)25 (C)30 (D)35
