17 圖示電路中，A1及 A2為理想運算放大器，vI = 5sinωt（V），問 vO的平均電壓約為若干？
(A) 1.6 V
(B) 3.2 V
(C) 4.8 V
(D) 6.4 V
答案：登入後查看
統計： A(31), B(64), C(131), D(29), E(0) #2017724
統計： A(31), B(64), C(131), D(29), E(0) #2017724
詳解 (共 4 筆)
DS2
#4466757

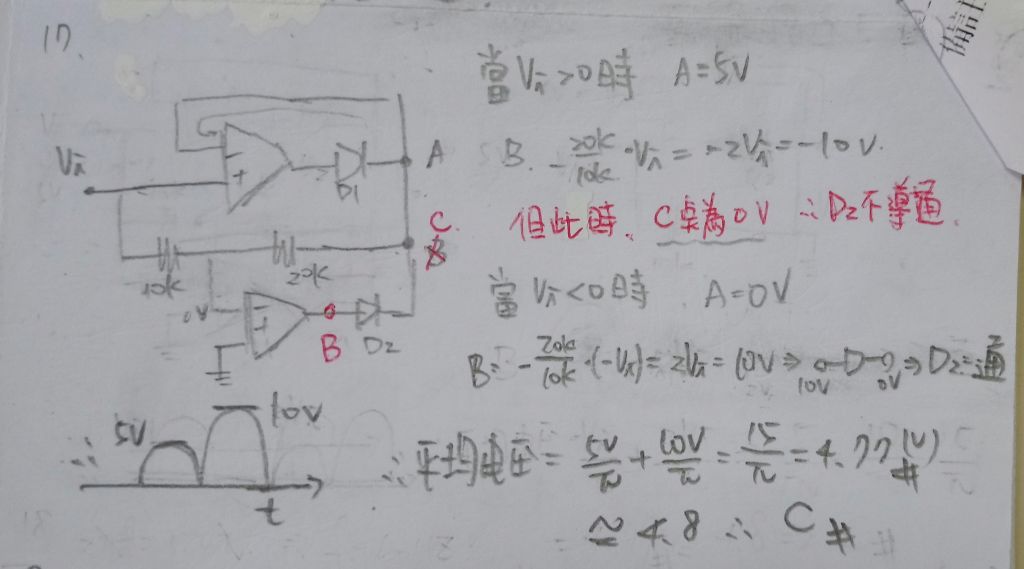

我的理解是這樣的，若是有誤請糾正
5
1
DS2
#4481084
Hi!樓上的大大～
A2因為有二極體所以是“超級二極體”，“電壓隨耦器”是沒有二極體的
所以當在負半週時因為有二極體，所以二極體的輸入為-5v形同斷路，所以輸出電壓是0V才對吧？（也就是我圖中的A點）所以題目的D2(我的圖的D1）是斷路的。
正半週的A2也是同理，既然輸出是5v也就是二極體的輸入是5v，為何D2不導通呢？
您的解釋我不是很理解~
不過經過您的提醒我才發現我的圖中兩個二極體的名稱命名返了（與題目的圖相比）～但不影響解題，只是看解析的人可能會累一點，抱歉啦！也謝謝樓上的大大
