24 如圖所示之電路，其中電晶體之爾利（Early）電壓 VA皆為∞，求此電路之小信號輸出阻抗值為何？
(A)(1/gm1) // (1/gm2)
(B) rπ1 // rπ2
(C) rπ1 + rπ2
(D)(1/gm1) // rπ1

答案：登入後查看
統計： A(32), B(11), C(4), D(52), E(0) #1729498

詳解 (共 7 筆)

#2736785

刪去法選的出答案
求Ro--->關輸入與直流電壓源
(VB短路接地，所以Q2相依電流源斷路) ---> 所以跟Q2有關的答案皆不正確
//

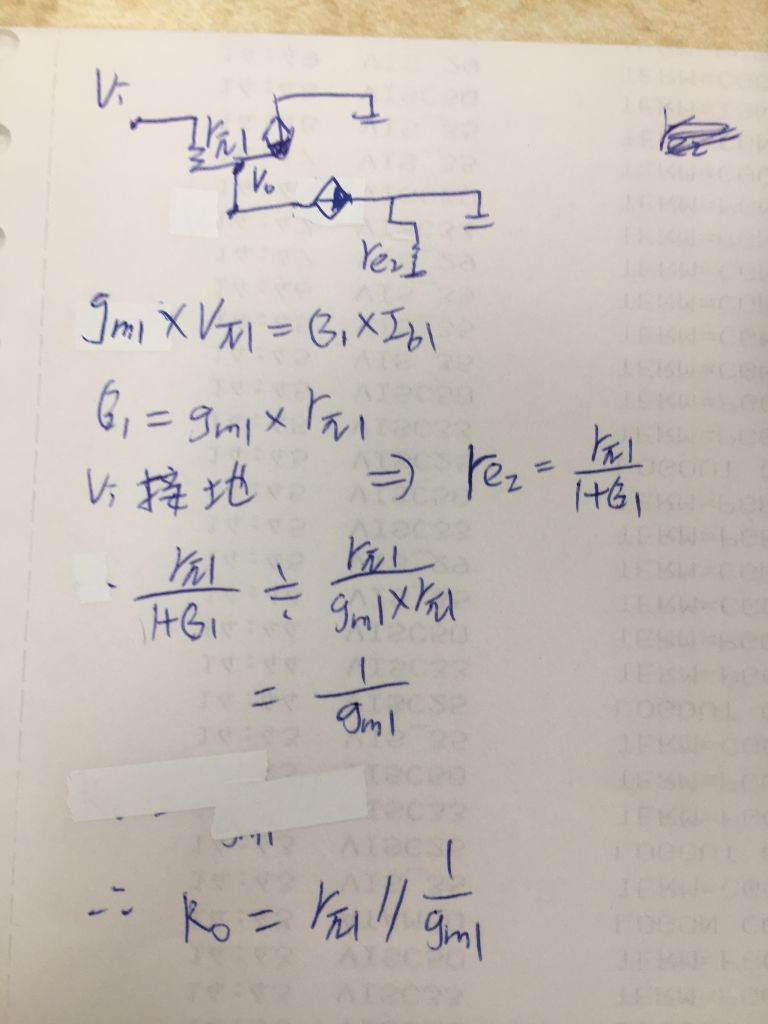

不過認真來看答案(D)，其實我只有看見re = (1/gm1)

雖然rπ1 // re1 約等於re1

但還是想請神人大大請教一下是如何看見rπ1

8
1
#2796311

Wei大大，請教一下：
應該不會跟有Q2有關的吧？(除了ro2以外，但題目有說不考慮)

VB是直流電源，會短路接地，B-E皆接地，rπ2上無電壓，相依電流源會斷路，最後只剩ro2
