33 如圖所示電路，若 MOSFET 操作在飽和區（Saturation Region）且轉導值（g_m）為 1 mA/V；BJT 操作在主動區（forward active region）且轉導值（g_m）為 10 mA/V，β = 40。若忽略元件之輸出阻抗（r_o），試求 V_o / V_i 之值？
(A)-400
(B)-100
(C)-80
(D)-40

答案：登入後查看
統計： A(27), B(56), C(79), D(18), E(0) #1094296

國考生

B2 · 2016/06/04

#1368406

gm* r(pi) - B * Rc

Av = ------------------ * -------------------

1+gm*r(pi) r(pi)

KEVIN_HUGO

B7 · 2018/12/13

#3113282

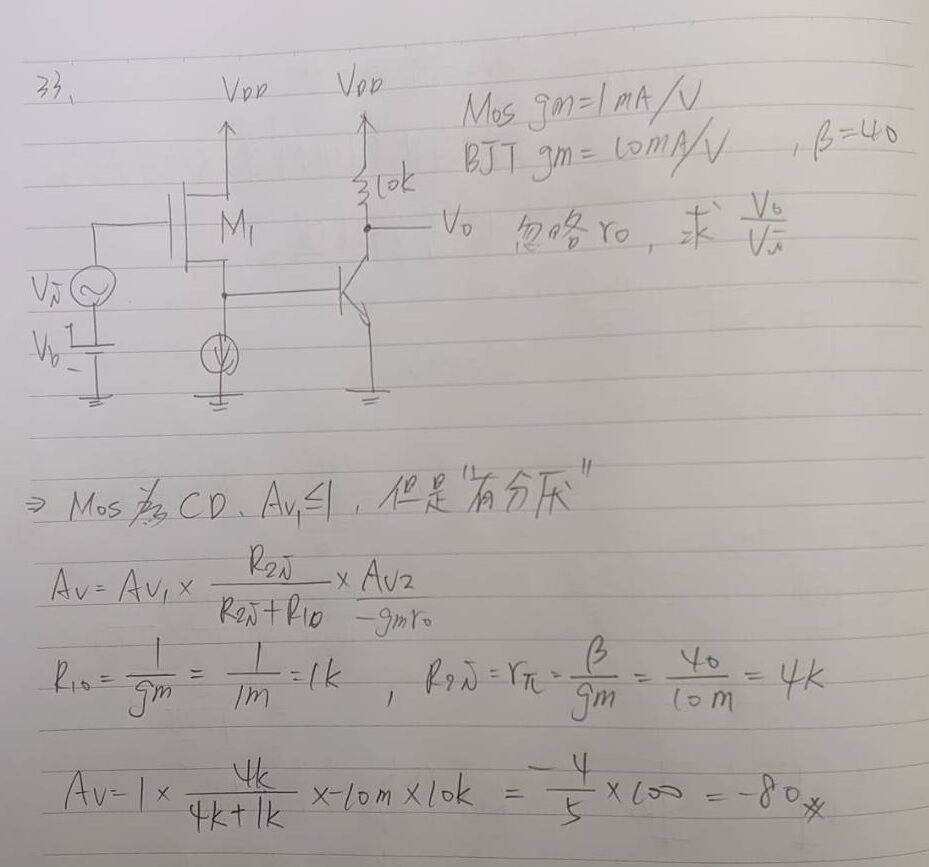

小訊號電流源開路 Q1 RO Rpi=(1/gm)*B=4k

Av1=gm*Rpi/(1+gm*Rpi)=0.8

Av2=B*10k/(Rpi)=100(反向)

Av=0.8*100=80(反向)

我只是略懂

B4 · 2018/03/17

#2677616

二樓正解應該是帶錯gm才算出一百喔

liouyo

B3 · 2018/03/16

#2674954

求解2F 這樣算答案也是趨近100跟80...

(共 26 字，隱藏中）

前往觀看

Allen Lee

B8 · 2022/10/25

#5644368

33 如圖所示電路，若 MOSFET 操作在飽和區（Saturation Region）且轉導值（gm）為 1 mA/V；BJT 操 作在主動區（forward active region）且轉導值（gm）為 10 mA/V，β = 40。若忽略元件之輸出阻抗（ro），試求 Vo / Vi 之值？ (A)-400 (B)-100 (C)-80 (D)-40
