9 三個電容器C1=4 μF, C2=3 μF及C3=2 μF與電池V=12 V以下圖方式連接，則在平衡時C2上電量為多少？
(A)16 μC
(B) 32 μC
(C)4 μC
(D)8 μC

答案：登入後查看
統計： A(459), B(237), C(316), D(153), E(0) #1329795

詳解 (共 10 筆)

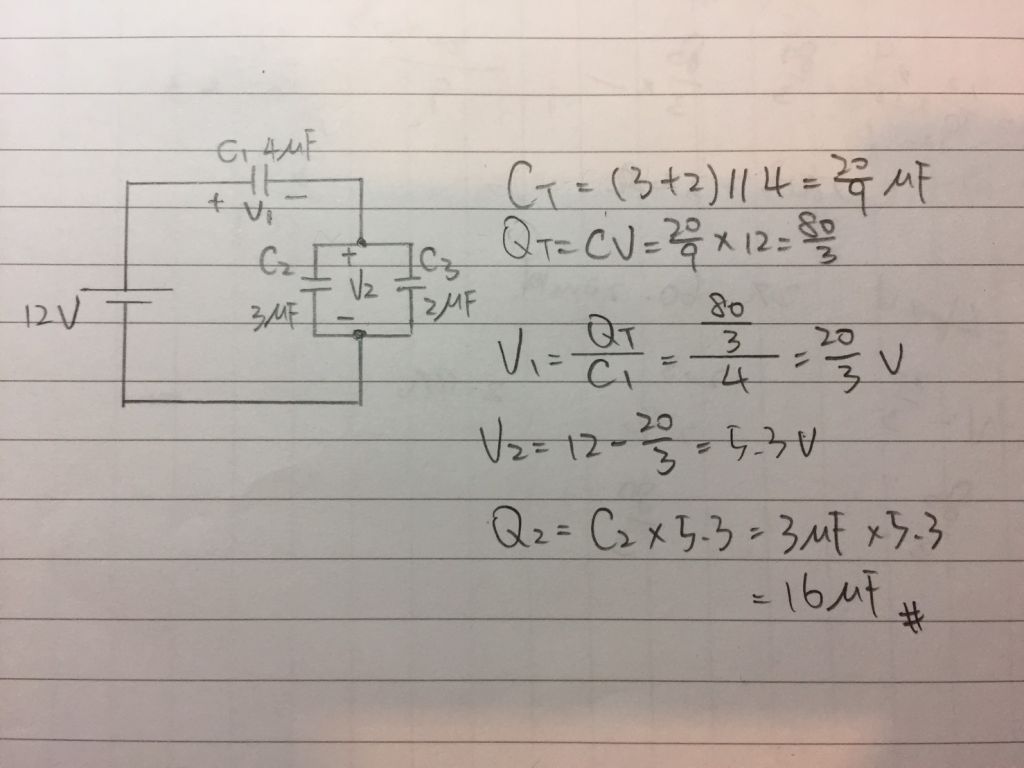

#3398432

5cf7c377dfdd9.jpg#s-1024,768

30
1
#2273982
我提供我自己的吧!1.先算出總電容值C2...
(共 306 字，隱藏中）
前往觀看
14
0
#3822793
還是不懂看這裡

(共 9 字，隱藏中）
前往觀看
13
0
#2762815
Q=CV才對
(共 8 字，隱藏中）
前往觀看
8
0
#2273920
4/20 是C2並C3 ，C2+C3= ...
(共 51 字，隱藏中）
前往觀看
8
0
#5103466

C2和C3並聯 電容相加=5μF

這樣可以看成

C1  串聯 (   C2+C3  )



C=Q/V  <--由此公式可以看出電容和電壓成反比


C1: (   C2+C3  )=4:5  -->電壓就是5:4(反比)


總電壓12 -->C1占5/9   (  C2+C3  )占4/9-->12*4/9=5.33


(壓並流串)所以並聯內的電壓相等 (C2=C3=V:5.33)

Q=CV

Q=C2(3 μF)*V(5.33)=15.999 約等於16 μF



6
0
#2731548

Q=C/V 基本電學公式

3
14
#2272253
4/20怎麼來的?
(共 11 字，隱藏中）
前往觀看
3
0
#4558033
電容跟電阻計算方式剛好相反
2
0
#4722001

Q=CV


重點是求出V的分配 與 C和V的關係

C串和:
1/Ct = 1/C1 + 1/C2
Ct = C1*C2 / C1+C2

C並和:  C1+C2

先求出Ct=4 串 (3+2)=4＊5 / 4＋5 = 20/9

V23=(20/9)/5 *12=16/3
這可看成電阻分壓公式的相反(電容電阻相加也是反過來)
V23= Ct/C23 *Vt
V1=R1/Rt *Vt

上面不好懂可以

先求Qt=CV 再分配V

Qt=20/9 ＊12= 80/3

V=Q/C

V23=Qt / C23
=(80/3 ) /5= 16/3

最佳解的最後幾步有點多餘，因為
C串電壓 :V1+V2
C並電壓: V1=V2

所以只要
16/3＊3=16
