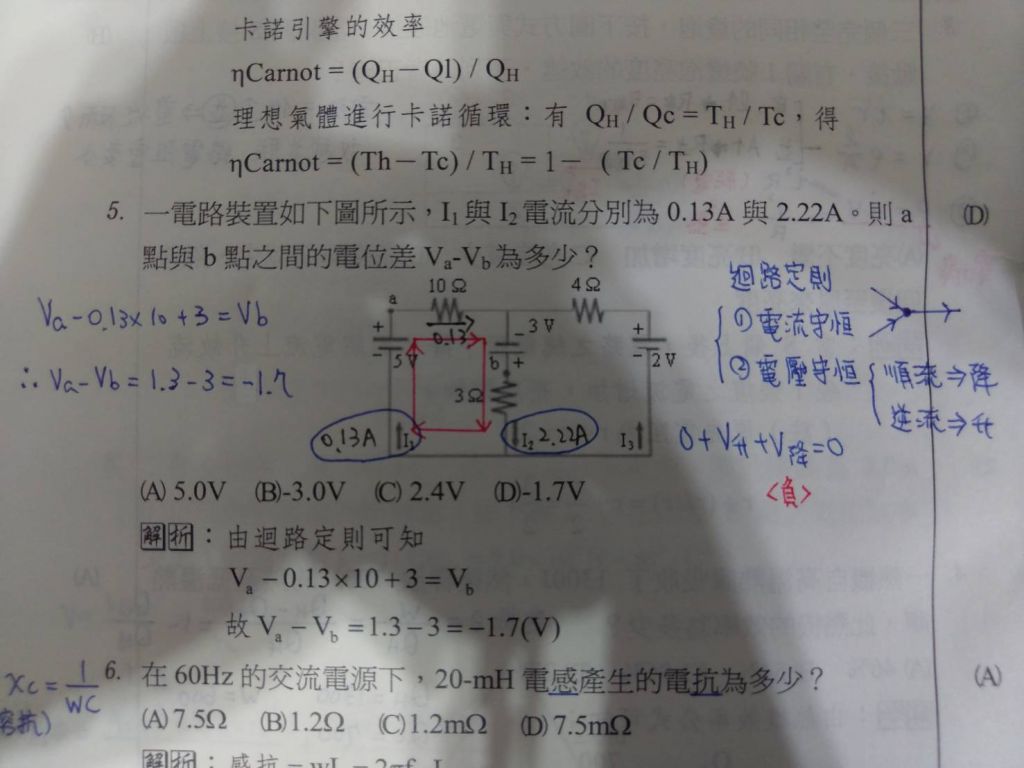

5 一電路裝置如下圖所示，I1與 I2電流分別為 0.13 A 與 2.22 A。則 a 點與 b 點之間的電位差 Va -Vb為多少？

(A)5.0 V
(B)-3.0 V
(C) 2.4 V
(D)-1.7 V

答案：登入後查看
統計： A(130), B(258), C(271), D(519), E(0) #1329791

詳解 (共 10 筆)

#1852782
Va= 5vVb=(2.22)*(3)=...
(共 47 字，隱藏中）
前往觀看
22
2
#3366936
把電流想成水流  :#電池會提高水流的高...

(共 517 字，隱藏中）
前往觀看
21
0
#2245878
Vb=5-(10*0.13)+3=6.7...
(共 39 字，隱藏中）
前往觀看
16
3
#3400817
回樓上，算法的差異在於我把ＶＡ　ＶＢ都算...
(共 58 字，隱藏中）
前往觀看
11
0
#3396529

奇怪！怎麼跟我之前學的不同？

哲倫同學是否算錯？

害我剛點 No pain no ga 差評。結果他似乎是對的！


9
3
#3392503
請問這樣解對嗎？ 1.3-3=-1.7...

(共 23 字，隱藏中）
前往觀看
7
2
#4701438

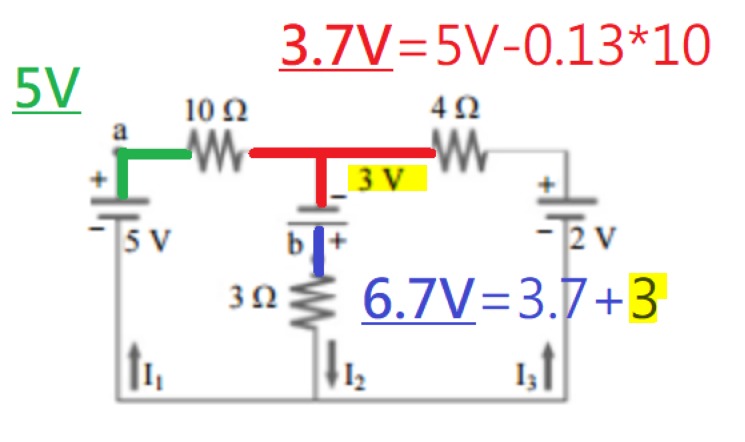

簡要補充樓上所說：

1. 電壓流出之電流若未經電阻則無消耗電流，若流經電流則依扣掉之

2.電流經過電池「屁股」就是充電


依圖示中Va(綠)-Vb(藍)=5-6.7=-1.7

(105教甄考古題)

7
0
#4728783
這一題運用克希荷夫定律，包含電流定律...

(共 252 字，隱藏中）
前往觀看
6
1
#3396964

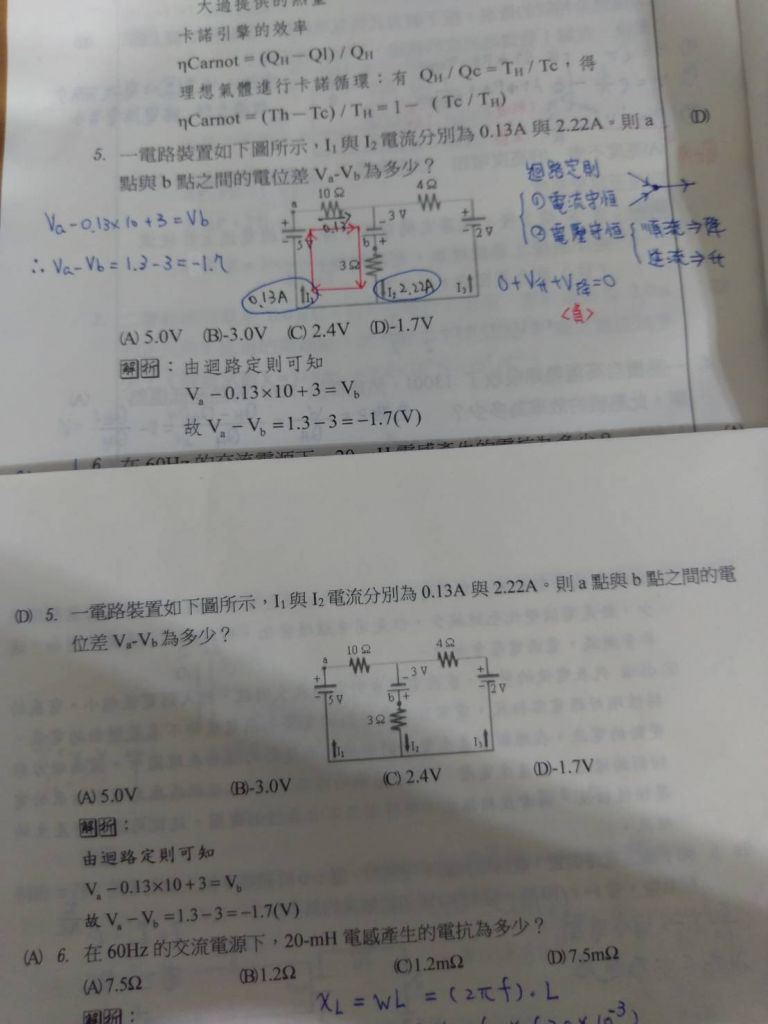

很遺憾！王哲倫 你的算法是錯的。我已經找到2個歷屆參考答案，其算法皆與你相異。

5cf73025c831a.jpg#s-768,1024

5
3
#4032796
把電壓想成出發是100%每經過一個電阻2...
(共 393 字，隱藏中）
前往觀看
4
0
