題組內容

二、問答與計算題：60%(4 題，每題 15 分，共 60 分)

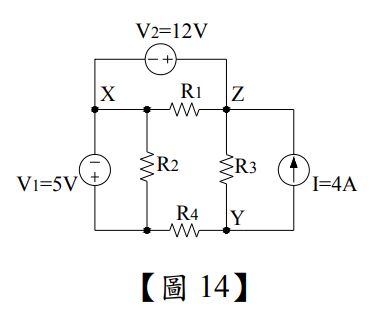

1.如右【圖 14】所示，V1 = 5 伏特(V)，V2 = 12 伏特(V)，I = 4 安培 (A)，R1 = 3 歐姆(Ω)，R2 = 4 歐姆(Ω)，R3 = 1 歐姆(Ω)，R4 = 2 歐姆 (Ω)，求：

(1)節點 X 接地時，節點 Y 之電壓為多少伏特(V)？（10 分）

詳解 (共 10 筆)

a0917063430
a0917063430
詳解 #2746295
2018/04/25
X接地求Y(Y-5)/2+(Y-12)/...
(共 38 字，隱藏中）
前往觀看
不要放棄
不要放棄
詳解 #3096403
2018/12/02


(共 1 字，隱藏中）
前往觀看
天竺鼠車車（111儀電職員上榜
天竺鼠車車（111儀電職員上榜
詳解 #4507780
2021/01/22


(共 1 字，隱藏中）
前往觀看
摩友(100006036319411)
摩友(100006036319411)
詳解 #2769639
2018/05/05

用戴維寧求Vth

Vth=Vy=    (5 *     1/(1+2)        +         12 * 1/(1+2)    +    -4 * 1//2 )

            =    (5/3    +    12/3    -8/3)=    7V

阿財
阿財
詳解 #3531333
2019/08/10
7V
(共 4 字，隱藏中）
前往觀看
黃唯丞
黃唯丞
詳解 #3225344
2019/03/03

(共 1 字，隱藏中）
前往觀看
KEY.GODDOG
KEY.GODDOG
詳解 #3042315
2018/10/21
7.5
Ba
Ba
詳解 #2745881
2018/04/25
7(V)
Wen-Cheng Kang
Wen-Cheng Kang
詳解 #2351906
2017/07/20
(1)7V
(共 7 字，隱藏中）
前往觀看
烈焰龍
烈焰龍
詳解 #3933223
2020/05/05
7
(共 3 字，隱藏中）
前往觀看

私人筆記 (共 5 筆)

【給你考運】勞贖
【給你考運】勞贖
私人筆記 #3502429
2021/08/22
有幫助請幫我按個讚鼓勵;有錯請不吝指教(...

(共 27 字，隱藏中）
前往觀看
Jarry Lin南區變電維護上榜
Jarry Lin南區變電維護上榜
私人筆記 #1429674
2019/05/05


(共 0 字，隱藏中）
前往觀看
鍾政廷
鍾政廷
私人筆記 #2444786
2020/07/24
分享我的紙本筆記，內含兩種解法：畫圖求法...

(共 44 字，隱藏中）
前往觀看
Terry Tung
Terry Tung
私人筆記 #4960769
2023/03/20


(共 0 字，隱藏中）
前往觀看
Po-tso Lin
Po-tso Lin
私人筆記 #1039070
2018/10/04
節點電壓法(用流出方式計算)   (V...
(共 94 字，隱藏中）
前往觀看
