10.如【圖 6】所示，電流 I 為_____ 安培(A)。

詳解 (共 10 筆)

詳解提供者：不要放棄

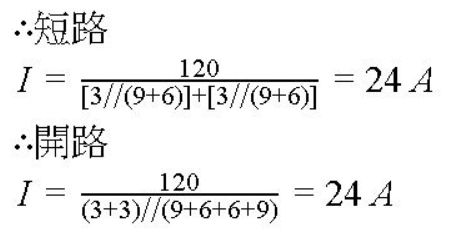

電橋平衡 cd無電流流過

可視為短路或開路皆可不影響原電路性質

5c015dc33d8f0.jpg#s-476,233

串聯：將兩個或兩個以上的電路元件，依頭尾順序聯成串接的電路

並聯：將電路中所有元件，頭接頭，尾接尾即為並聯電路

詳解提供者：Po-tso Lin

中間電橋平衡，故中間忽略實際算法為：　RT=(3+3)//(9+6+6+9)=6//30=5 I=120V/5R=24A

詳解提供者：低調

24A

詳解提供者：BINGXUN

Rth=6//30=5 I=120/5=24 A

詳解提供者：黃俞翔

24A

詳解提供者：knight01995

24A

詳解提供者：施泰宇

24A

詳解提供者：s6218603

4.375

詳解提供者：施泰宇

24a

詳解提供者：王柏棠

~~6.92A~~
Icd=0
Rae=6//30=5
V=IR=>120/5=>I=24A
