13.如下【圖 5】所示之塊狀制動機構，其中已知輪鼓直徑 D = 20 cm，摩擦係數為 0.5，制動力
F 為 32 N，桿長 a = 40 cm，如欲產生 360 N-cm 之制動扭矩，則 b 桿長度需為______cm。
T(扭矩)=f(摩擦力)*R(輪鼓半徑)
=>360=f*(20/2)
=>f=36
又f=摩擦係數*N(正向力)
=>36=0.5*N
=>N=72

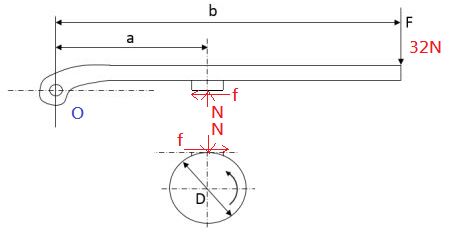

取桿子與剎車塊之自由體圖(只看上半部)
以支點O做力矩平衡ΣMo=0 (順時針為正)
F*b-N*a=0
=>32*b-72*40=0
=>b=90cm
90cm
