105年 - 105 專科學校畢業程度自學進修學力鑑定_冷凍空調、電機工程、電子工程、電訊工程、資訊工程_專業科目(二)：電子學#72495

2. 如圖 ( 一 ) 所示之電路，假設二極體均為理想二極體，則電路中之電解電容器 C，其最小 耐壓要多少伏特以上？ (A) 5  (B) 10 (C) 15 (D) 25

3. 如圖(二)所示之電路，假設二極體均為理想二極體，則其輸出直流電壓V_o為多少伏特？ (A) 110(B) 141 (C) 282 (D) 320

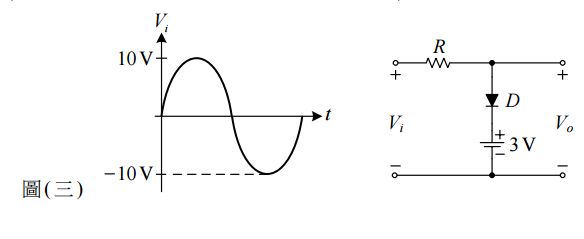

4. 如圖(三)所示之電路，假設D 為理想二極體，則輸出波形V_o為： (A) (B) (C) (D)

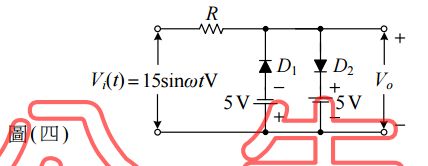

5. 如圖(四)所示之電路，若二極體為理想二極體，，則其輸出波形Vo為： (A) (B) (C) (D)

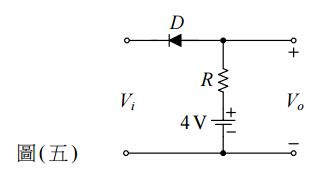

6. 如圖(五)所示之電路，若二極體為理想二極體，Vi(t)=10sin377tV，則輸出波形V_o為： (A) (B) (C) (D)

7. 如圖 ( 六 ) 所示之電路是由箝位電路與截波電路組成，假設二極體為理想二極體，若輸入 電壓V_i為一峰值5V的方波，則輸出電壓V_o之波形為： (A) (B) (C) (D)

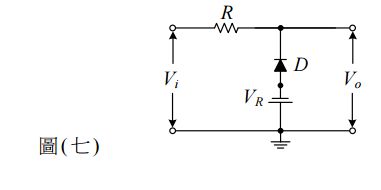

8. 如圖(七)所示之截波電路，若二極體為理想二極體，則下列何者為其輸出電壓V_o與輸入 電壓V_i之轉換特性曲線？ (A) (B) (C) (D)

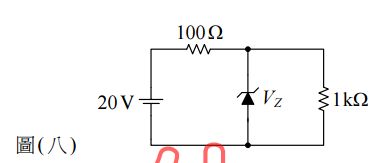

11. 如圖 (八 )所示之電路，假設稽納二極體之 V_Z＝ 10 V，則稽納二極體之最少額定功率應為 多少？ (A) 200mW  (B) 300mW (C) 500mW (D) 900mW

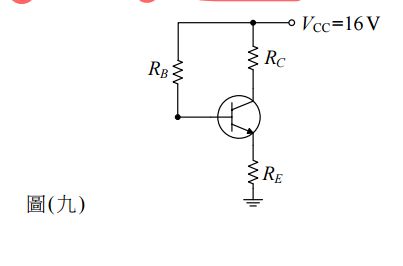

14. 如圖(九)所示之電路，若集極電流為4 mA，集極與射極間電壓為4 V，R_C上電壓為4 V， V_BE=0.7V，則R_E約為多少？ (A) 8 kΩ (B) 6 kΩ (C) 4 kΩ (D) 2 kΩ

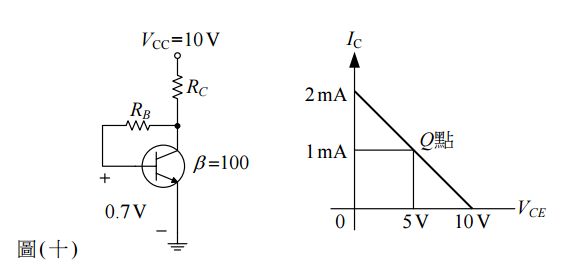

15. 如圖(十)所示之電路，R_B應為多少才能滿足Q點之條件？ (A) 430 kΩ(B) 250 kΩ (C) 43 kΩ (D) 25 kΩ

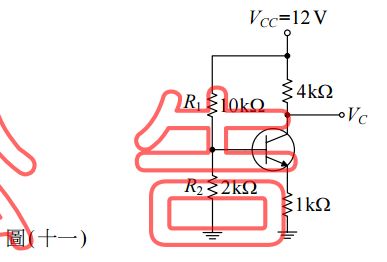

16. 如圖(十一)所示之電路，下列敘述何者正確？ (A) R₁短路，V_C =12V (B) R₁斷路，V_C =0V (C) R₁斷路，V_C =12V (D) R₁短路，V_C =0V

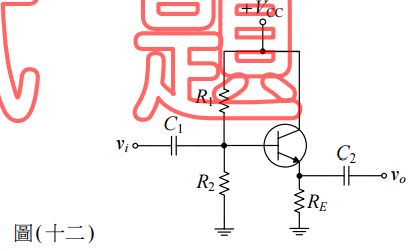

17. 如圖(十二)所示之電晶體放大器是哪一種放大電路？ (A) 共汲極 (B) 共集極 (C) 共射極 (D) 共基極

25. 如圖(十三)所示之電路，若電路中的I_D =2mA，V_GS = – 3V，則R_S為多少？ (A) 2.5 kΩ(B) 4 kΩ (C) 5.5 kΩ (D) 7 kΩ

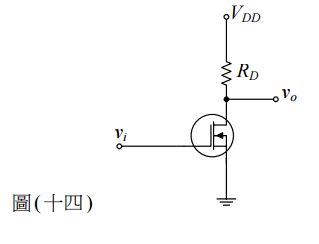

29. 如圖(十四)所示之電路，若g_m =2mA/V，r_d=30 kΩ，R_D =20kΩ，則此電路之交流電壓 增益A_v為何？ (A) –100 (B) – 60 (C) – 40 (D) – 24

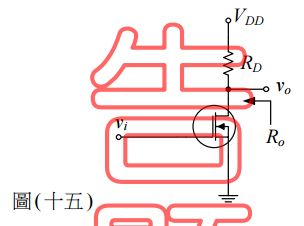

30. 如圖 ( 十五 ) 所示之電路，若 g _m = 3.2 mA / V， r _d = 20 kΩ， R _D = 30 kΩ，則此電路之等效 輸出電阻R_o為何？ (A) 12 kΩ  (B) 20 kΩ (C) 30 kΩ (D) 50 kΩ

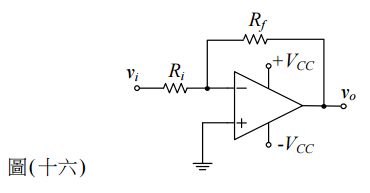

36. 如圖(十六)所示之理想 OP 運算放大器電路，若V_CC =15V，v_i =0.3 sin ( 100 t)，R_i =20 kΩ ，在不發生飽和之情況下，R_f 最大值為何？ (A) 200 kΩ (B) 400 kΩ (C) 600 kΩ (D) 1000 kΩ

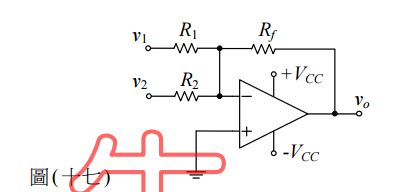

37. 如圖 ( 十七 ) 所示之理想 OP 運算放大器電路，若 R_f = 100 kΩ， R₁ = 10 kΩ， R₂ = 20 kΩ， v₁=1.2V，v₂=– 2.4V，則v_o=？ (A) 4.0V  (B) 2.4V (C) 0V (D) –1.2V

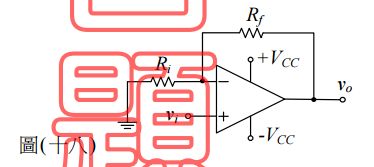

38. 如圖(十八)所示之理想 OP 運算放大器電路，R_i = 20 kΩ，R_f = 100 kΩ，若v_i = sin ( 100 t) V ，則v_o=？ (A) – 5 sin ( 100t)V  (B) – 0.5 sin ( 100 t)V (C) 5 sin ( 100t)V (D) 6 sin ( 100 t)V

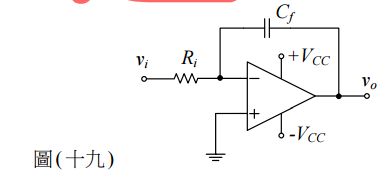

39. 如圖(十九)所示之理想 OP 運算放大器電路，關於此電路之敘述何者不正確？ (A) 此電路為積分放大器 (B) 此電路為低通放大器 (C) 此電路為微分放大器 (D) 此濾波電路之BW反比於Ri *Cf

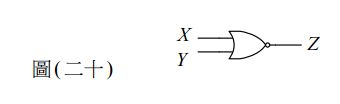

40. 如圖(二十)之NOR 邏輯閘電路，若X 之輸入為0，Y 之輸入時序信號為10110010_{(2 )}，則 輸出信號Z=？ (A) 11111111_{( 2 )}  (B) 10110010_{(2 )} (C) 01001101_{(2 )} (D) 00000000_{( 2 )}

41. 如圖(二十一)之XNOR邏輯閘電路，若X 之輸入時序信號為11110000_{(2 )}，Y 之輸入時序 信號為10110010_{(2 )}，兩者時序同步，則輸出信號Z=？ (A) 10110010_{( 2 )} (B) 11110000_{(2 )} (C) 10111101_{(2 )} (D) 00101011_{( 2 )}

42. 一布林代數式Y =f(A,B)=Σ(1, 2 , 3) ，則Y =？ (A) A+B (B) A．B (C) A (D) B

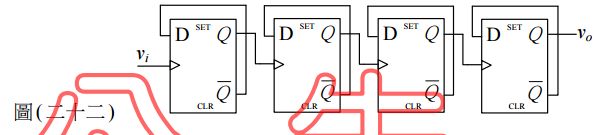

44. 如圖(二十二)所示之數位電路，若v_i為96 kHz之TTL脈波訊號，則v_o訊號之頻率為何？ (A) 6 kHz (B) 8 kHz (C) 12 kHz (D) 16 kHz

45. 一放大器之電壓增益A_v=20，欲以正回授方式形成振盪器，則此回授增益 β 之條件為何？ (A) β ≥ 1 (B) β≥   0.5 (C) β ≥  0.1 (D) β ≥  0.05

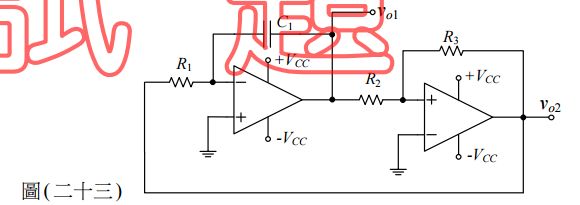

47. 如圖(二十三)所示之振盪器電路，當電路正常工作時，v_o1之輸出波形為何？ (A) 三角波  (B) 弦波 (C) 對稱方波 (D) 非對稱方波
