108年 - 108-1 技術士技能檢定學科測試試題-乙級：17000 機電整合#81919，包含選擇題 80 題、申論題 0 題。

1. 下列何者為營業秘密法所肯認？(A)債權人 A 聲請強制執行甲公司之營業秘密(B)營業秘密共有人無正當理由，拒絕同意授權他人使用該營業秘密(C)乙公司以其營業秘密設定質權，供擔保向丙銀行借款(D)丙公司與丁公司共同研發新技術，成為該營業秘密之共有人。

2. 製圖時，關於尺寸線之敘述何者不正確？(A)尺寸標註應自視圖外由小至大，較長尺寸線在較短尺寸線外(B)為求慎重，重要尺寸可在不同視圖重複標註(C)尺寸標註應盡量集中於前視圖(D)尺寸線距離視圖之外部輪廓線約為數字高度的二倍。

3. 如何降低飲用水中消毒副產物三鹵甲烷？(A)先將水過濾，打開壺蓋使其自然蒸發(B)先將水煮沸，加氯消毒(C)先將水過濾，加氯消毒(D)先將水煮沸，打開壺蓋再煮三分鐘以上。

4. 下列何者不屬於工業控制中所用的場區匯流排(Field Bus)？(A)CC Link(B)IDE Bus(C)Mod Bus(D)ASI。

5. 民眾焚香燒紙錢常會產生哪些空氣污染物增加罹癌的機率：A.苯、B.細懸浮微粒(PM_{2 . 5})、C.二氧化碳(CO₂ )、D.甲烷(CH₄ )？(A)CD(B)AB(C)BC(D)AC。

6. 基於節能減碳的目標，下列何種光源發光效率最低，不鼓勵使用？(A)白熾燈泡(B)省電燈泡(C)螢光燈管(D)LED 燈泡。

7. 水中生化需氧量(BOD)愈高，其所代表的意義為(A)分解污染物時不需消耗太多氧(B)水為硬水(C)有機污染物多(D)水質偏酸。

8. 調整兩軸之同心度要獲得最佳狀況，使用何者量測較為合適？(A)塊規(B)槓桿式量表(C)游標卡尺(D)分厘卡。

9. 下列有關直流伺服馬達之敘述何者不正確？(A)不需維護(B)定子是由永久磁鐵組成(C)需換向碳刷(D) 轉子是線圈繞組。

10. 蓮篷頭出水量過大時，下列何者無法達到省水？(A)洗澡時間盡量縮短，塗抹肥皂時要把蓮蓬頭關起來(B)淋浴時水量開大，無需改變使用方法(C)調整熱水器水量到適中位置(D)換裝有省水標章的低流量 (5~10L/min)蓮蓬頭。

11. 一皮帶輪系統驅動之輪系，主動輪之輪徑為 20 ㎝、從動輪之輪徑為 50 ㎝，若主動輪轉速 N₁ =1000 rpm、無滑動、轉矩 T₁ =10 N-m、傳動效率η =95%，則從動輪轉矩 T₂ =(A)4(B)3.8(C)25(D)23.75 N-m。

12. 共陰極七段顯示器使用 7448 解碼輸入端為 1110，則七段顯示器顯示數字為(A)2(B)1(C)4(D)3。

13. 矽控整流器係由 PNPN 矽質半導體材料所構成，其簡稱及端子數為(A)SCR，三端子(B)SCR，二端子 (C)SSR，三端子(D)SSR，二端子。

14. 油壓馬達每轉容量 50 cc/rev、轉速：1200 rpm、壓降：120kgf/cm²、馬達的機械效率η_m =0.95、容積效率 η_v=0.92，實際輸入馬達流量 Q 約(A)68.6(B)60.0(C)65.2(D)63.2 LPM。

15. 一支氣壓缸上標註有 FAψ50 ×20 ×200 之記號，下列敘述何者正確？(A)活塞桿徑為 200mm(B)氣壓缸徑為 50mm(C)後法蘭(flange)方式安裝(D)行程為 20mm。

16. 石綿最可能引起下列何種疾病？(A)間皮細胞瘤(B)心臟病(C)巴金森氏症(D)白指症。

17. 定位器、緩衝器上的螺紋是用來做位置微調用，通常使用兩個螺帽，一個是定位用、另一個在(A)調整距離用(B)減少阻力用(C)防止鬆動用(D)避免震動用。

18. 有關固態繼電器 SSR(Solid State Relay)之敘述，下列何者不正確？(A)為無機械接點元件(B)能控制交直流負載(C)只適合控制直流負載(D)具低電壓驅動特性。

19. 對電子煙的敘述，何者錯誤？(A)可以幫助戒菸(B)含有毒致癌物質(C)會有爆炸危險(D)含有尼古丁會成癮。

20. 自行車的後輪是採用何種機構，以確保自行車向前踩時前進、向後踩時不會後退？(A)間歇齒輪(B)凸輪(C)棘輪(D)日內瓦機構。

21. 鮑率(Baud Rate)為每秒傳送之(A)字元(Character)(B)位元組(Byte)(C)位元(Bit)(D)字(Word)數。

22. 勞工為節省時間，在未斷電情況下清理機臺，易發生那種危害？(A)捲夾感電(B)缺氧(C)崩塌(D)墜落。

23. 一旦大氣中的二氧化碳含量增加，會引起哪一種後果？(A)溫室效應惡化(B)臭氧層破洞(C)海平面下降 (D)冰期來臨。

24. 下列每一個圖之左邊為主動件，右邊為從動件。何者為旋轉運動轉成搖擺運動？ (A) (B) (C) (D) 。

25. 防塵口罩選用原則，下列敘述何者錯誤？(A)捕集效率愈高愈好(B)吸氣阻抗愈低愈好(C)重量愈輕愈好 (D)視野愈小愈好。

26. 電磁閥入口壓力與出口壓力之比值超過多少以上，其通過該閥之空氣流速為音速？(A)1.89(B)0.89(C) 2.89(D)3.89。

27. 下列何種方式沒有辦法降低洗衣機之使用水量，所以不建議採用？(A)選擇有自動調節水量的洗衣機，洗衣清洗前先脫水 1 次(B)選擇快洗行程(C)使用低水位清洗(D)兩、三件衣服也丟洗衣機洗。

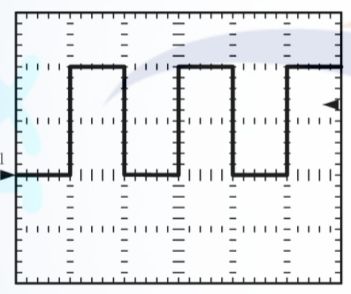

28. 如下圖所示，數位示波器之基本設定為水平方向每格 500μs，垂直方向每格 2V，若輸入波形如圖所示，則表示輸入波形頻率為(A)2kHz(B)1kHz(C)500Hz(D)250Hz。

29. 三相馬達目前接線代號為 R.S.T.且為逆轉，若要為正轉，接線應該為(A)T.R.S(B)S.R.T(C)S.T.R(D)S.S. R。

30. 消除靜電的有效方法為下列何者？(A)摩擦(B)接地(C)隔離(D)絕緣。

31. 公司訂定誠信經營守則時，不包括下列何者？(A)禁止提供不法政治獻金(B)禁止適當慈善捐助或贊助 (C)禁止行賄及收賄(D)禁止不誠信行為。

32. 為防止空氣壓縮機停止運轉時受儲氣筒逆壓影響，應在空氣壓縮機吐出口處裝置(A)切斷閥(B)止回閥 (C)節流閥(D)卸壓閥。

33. 下列何者不是使用聯軸器的功能？(A)調整兩軸心中心線有限角度的偏差(B)在兩軸間傳遞運動或動力(C)減少軸的傳動摩擦阻力(D)調整兩軸心中心線不同心的微量偏差。

34. 對一般型繼電器標示有線圈（Coil）：DC24V、1.2W，接點（Contactor）：5A，下列敘述何者最正確？(A)通過接點的額定電壓為直流 24V(B)通過接點的額定電流為交流或直流電 1.2A(C)通過接點的額定電流為交流或直流電 5A(D)通過線圈的額定電流為 5A。

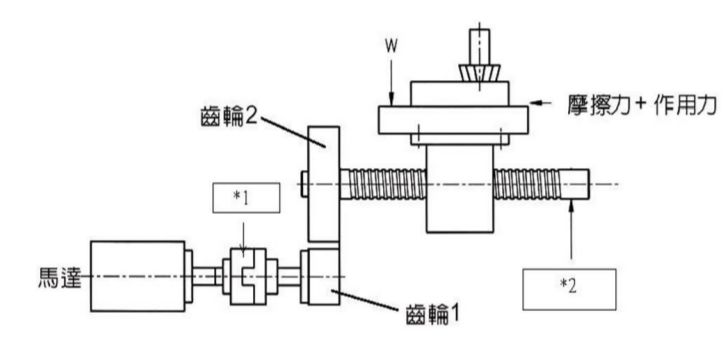

35. 如下圖的機構可以使工作滑台左右往復運動，方框*1 所指向的機構為(A)緩衝器(B)聯軸器(C)離合器(D) 萬向接頭。

36. 如下圖有一步進馬達驅動之導螺桿（導程為 5mm）式工作平台，其中馬達輸出軸與導螺桿間配有一減速齒輪組。如工作平台之位移解析度為 0.001mm，步進馬達之步進角度為 0.9 度，則此減速齒輪組之減速比應為(A)1/12.5(B)1/25(C)1/9(D)1/6。

37. 下列何者屬地下水超抽情形？(A)地下水抽水量「低於」降雨量(B)天然補注量「超越」地下水抽水量 (C)地下水抽水量「低於」天然補注量(D)地下水抽水量「超越」天然補注量。

38. 一般增量式旋轉編碼器有兩個相差 90 度之輸出訊號（A 相與 B 相），若各相輸出為方波訊號且每轉脈波數為 1000（即 1000 pulse/rev），則經由解碼器後可得到之最佳解析度為(A)0.09°(B)0.18°(C)0. 36°(D)0.72°。

39. 常用差動增量式旋轉編碼器(Rotary encoder )共有多少條線？(A)6 條(B)4 條(C)2 條(D)3 條以上。

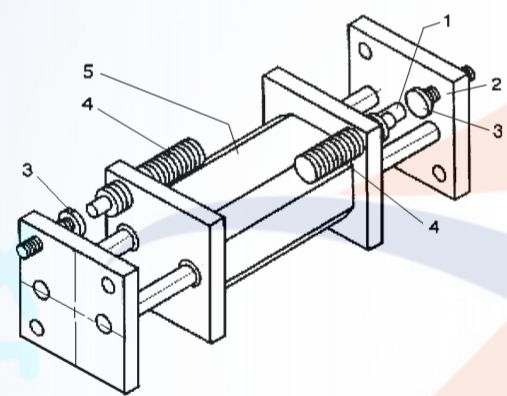

40. 如下圖為一附緩衝器之線性驅動單元。1 為氣壓缸活塞桿，2 為固定支配板，3 為螺紋檔塊，4 為緩衝器，5 為氣壓缸。若氣壓缸做前後運動時，無法到達正確的端點，應調整(A)4 和 5(B)3 或 4(C)1 或 2(D)2 和 3 的位置較為迅速。

41. 氣壓系統上之三點組合正常排列是(A)調壓→油霧→過濾(B)過濾→調壓→油霧(C)過濾→油霧→調壓 (D)油霧→過濾→調壓。

42. 可消除穩態誤差之控制器為(A)微分控制器(B)比例控制器(C)積分控制器(D)比例微分控制器。

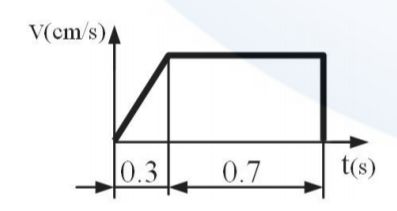

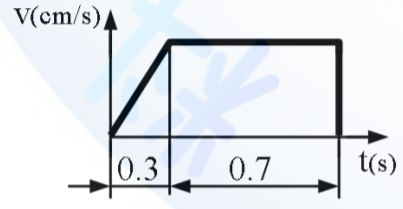

43. 有一單桿雙動氣壓缸在摩擦係數為 0.2 的水平面移動 80 kgf 的物體，移動的距離為 200 mm，移動時間為 1 秒，1 分鐘做 20 次循環，工作壓力為 6 kgf/cm²。若以 30﹪與 70﹪的移動時間做等加速度與等速度(如下圖所示)。設負荷率為 60﹪，則氣壓缸出力應為(A)22.4(B)37.3(C)31.4(D)15.7 kgf。

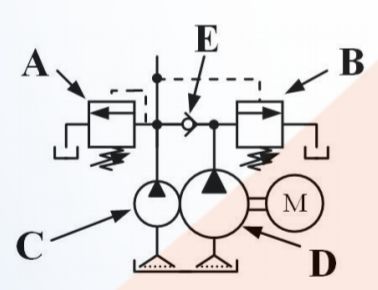

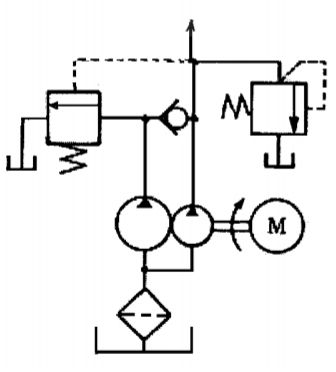

44. 如下圖為液壓雙泵迴路。設高壓小排量泵的輸出量為 3 /min，低壓大排量泵的輸出量為 20 /min，溢流閥的設定壓力為 35 kgf/cm²，卸載閥的設定壓力為 12 kgf/cm²。若於快速進給階段，不考慮泵的容積效率，送往液壓缸方向的最大流量是(A)3(B)13(C)20(D)23 /min。

45. 人機畫面若要 Bit 型開關為按鈕型(按下為 1 放開為 1)，其功能勾選(A)Bit Set(B)瞬間(C)Bit 反轉(D)Bi t Reset。

46. 下列何者不是於液壓系統中，發生致動器的出力降低現象可能的因素？(A)外部負荷變動過大(B)致動器的內漏增大(C)溢流閥的壓力上升不良(D)液壓泵的壓力上升不良。

47. PLC 之 SFT 指令為(A)交換指令(B)移位指令(C)加法指令(D)轉移指令。

48. 校正氣體流率時，下列何者屬於一級標準？(A)濕式氣體計量計(B)皂泡計(C)乾式氣體計(D)浮子流量計。

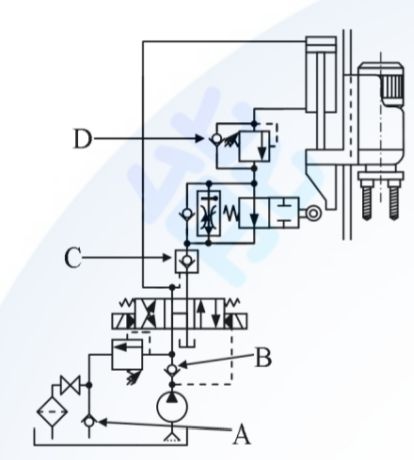

49. 如下圖為自動鑽床的油壓迴路圖，在迴路圖中共有 4 個止回閥(A、B、C、D 四處)，則 A 的順向開啟壓力(cracking pressure)約為(A)20～30(B)3.5～5(C)0.3～0.5(D)8～10 kgf/cm² 才能使迴路正常運作又可節省能源消耗。

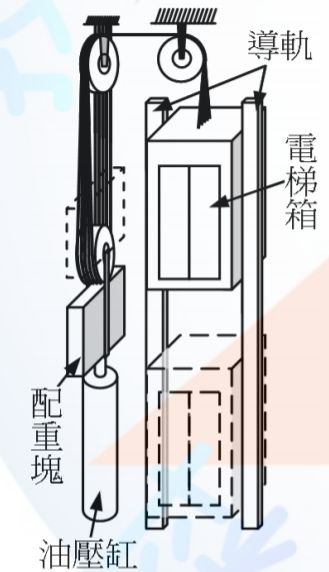

50. 如下圖為高鐵車站某一部乘客使用之油壓電梯的機械結構圖，其電梯箱重量 W₁=1000kgf、移動距離 S=6m、移動時間 t=10sec、承載重量 W₂ =1625kgf，則油壓缸的平均移動速度為(A)60(B)30(C)50(D)4 0 cm/sec。

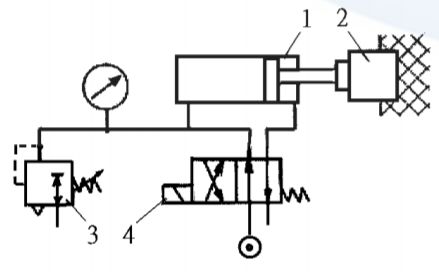

51. 如下圖氣壓迴路。當電磁閥 4 激磁，氣壓缸 1 放鬆工件 2，供給 4 的壓力為 6 bar，其排氣口不接任何元件，調壓閥 3 調整的壓力是 3 bar，則壓力表讀出的壓力是(A)6 bar(B)小於 3 bar 且大於 0 bar(C) 大於 3 bar 且小於 6 bar(D)3 bar。

52. 下列何者以夾爪挾持後，當外力可克服工件與治具之間摩擦力，工件仍有 4 個自由度？ (A) (B) (C) (D) 。

53. 一位職場新鮮人剛進公司時，良好的工作態度是(A)多探聽哪一個公司在找人，隨時準備跳槽走人(B) 多觀察、多學習，了解企業文化和價值觀(C)多遊走各部門認識同事，建立自己的小圈圈(D)多打聽哪一個部門比較輕鬆，升遷機會較多。

54. 歐丹聯結器是一種(A)撓性聯結器(B)流體聯結器(C)剛性聯結器(D)硬性聯結器。

55. 裝配用機械手臂用於零件裝合，若插件有位置偏差問題導致插件困難，應如何解決？(A)腕部加裝遠心順應器(B)各關節加裝力量感測器(C)改用低阻尼系統(D)調整 PID 控制器。

56. 利用聯軸器傳動，兩軸心允許之偏心量為(A)非常大(B)大(C)要完全對心(D)稍有偏心。

57. 常用差動增量式旋轉編碼器(Rotary encoder)A 相 B 相差 1/4 脈波，主要的目的是偵測馬達軸旋轉(A) 脈波數(B)扭力(C)速度(D)方向。

58. LVDT 是一種(A)溫度(B)壓力(C)位移(D)速度感測器。

59. 使用電動起子時，何者非正確之程序？(A)選擇正確之轉向(B)鑽夾確實夾緊螺絲起子頭(C)調整至最高扭矩，以鎖緊螺絲(D)選擇適中之螺絲起子頭。

60. 下列有關步進馬達之敘述何者不正確？(A)其轉速與控制脈衝頻率成正比(B)轉動步進數與控制脈衝數成正比(C)定位解析度與步進角度大小無關(D)步進角度越小位移解析度越高。

複選題：

61. 有關 PLC 指令，下列敘述哪些正確？(A)MOV 為傳送指令(B)SUB 為旋轉指令(C)CMP 為比較指令(D)S FT 為移位指令。

62. 有關溫度感測器，下列敘述哪些正確？(A)PT100 為溫度感測元件，100℃時電阻為 100 歐姆(B)熱電偶是利用席貝克(seebeck)效應製成的(C)正溫度係數熱敏電阻元件，當溫度升高時，電阻值會增加(D) 熱電偶冷接點可以省略不接。

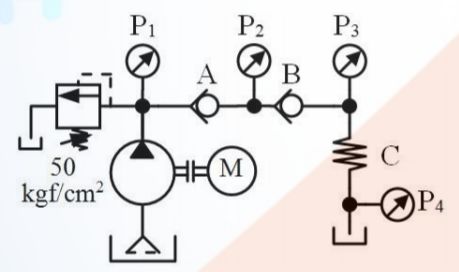

63. 如下圖所示，管路阻力忽略不計，在溢流閥設定壓力 50 kgf/cm²、額定流量 20 l/min 時，止回閥 A、 B 開啟壓力分別為 3、2 kgf/cm²，阻尼管 C 壓降為 5 kgf/cm²，下列敘述哪些正確？(A)P ₁壓力為 10 (B)P ₂ 壓力為 5(C)P₁ 壓力為 50(D)P ₂壓力為 7 kgf/cm²。

64. 有關感測器之敘述，下列哪些正確？(A)壓力開關是一種將電氣信號轉換為壓力的介面元件(B)電感式感測器一般用於金屬類物體感測(C)靜電容式感測器可用於非金屬類物體感測(D)壓力開關之符號為。

65. 下列三用電錶的使用敘述哪些正確？(A)使用 DCmA 檔位，電表應與負載並聯(B)測量電燈泡時，若電阻無限大，則表示此一燈泡瓦特數很高(C)測量交直流電壓，若不知待測電壓大小時，須從較大範圍檔測量起(D)使用電阻檔量測正常繼電器的 B 接點，當繼電器線圈未激磁時，電阻值應該是接近 0 歐姆。

複選題

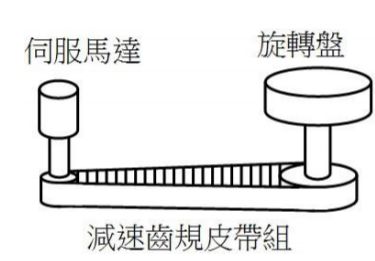

66. 如下圖所示，為伺服馬達驅動旋轉轉盤機構圖，齒規皮帶組減速比 i=4、伺服馬達分解能 P_t =13107 2 pulse/rev，每輸出 1 pulse 可得旋轉轉盤之分解能力 λ=0.005°，若控制脈波數量 N=180k pulses，下列敘述哪些正確？(A) (B) (C)旋轉盤之轉動圈數為 25 圈(D)旋轉盤之轉動圈數為 100 圈。

67. 當設備上的氣壓調理組的集水杯中發現水氣時，下列判斷哪些錯誤？(A)儲氣桶異常(B)空氣壓縮機異常(C)空氣乾燥機異常(D)氣壓調理組異常。

68. 在工廠中，伺服馬達驅動器發生過電流現象時，可能是因為以下哪些情況造成？(A)負載過重(B)馬達轉速過慢(C)環境太乾燥(D)粉塵堆積引起。

複選題

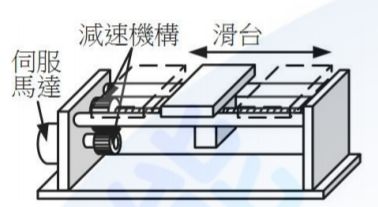

69. 如下圖所示，為伺服馬達驅動滑台機構圖，減速比 i=3、螺桿導程 L=5 ㎜、伺服馬達分解能 P_t =131 072 pulse/rev、電子齒輪比，如欲每輸出 1 pulse 滑台要有 1.0μm 移動量，若脈波輸出數量 N =150k pulses，下列敘述哪些正確？(A) (B)移動距離 S=20 cm(C)移動距離 S=15 cm(D) 。

70. 下列哪些機構可做為連續輸入間歇分度輸出機構？(A)齒條與小齒輪機構(B)曲柄與直線滑台機構(C) 日內瓦機構(D)滾齒凸輪機構。

複選題
71. 有一支雙線導螺桿可在固定位置上旋轉，當旋轉 5 圈可將螺帽沿螺桿移動 80 mm 距離，下列敘述哪些正確？(A)導程 L=16 mm(B)螺距 p=8 mm(C)螺距 p=4 mm(D)導程 L=8 mm。

72. 游標卡尺可直接量測的項目為(A)階段(B)角度(C)錐度(D)長度。

複選題
73. 有一升降台的氣壓缸驅動升降，在正確的 PLC 程式控制下，升/降剛好相反，其原因不可能是(A)磁簧開關裝相反(B)氣源接相反(C)電磁閥裝相反(D)磁簧開關與氣壓缸之氣壓管線均接相反。

74. 如下圖所示，有一組油壓系統供應泵浦，如 C 元件輸出流量 5 l/min、D 元件輸出流量 30 l/min、A 閥件設定壓力 100 kgf/cm²、B 閥件設定壓力 20 kgf/cm²，用來驅動一支鑽孔油壓缸(ψ63×30×200) 使其有一半行程為快速移動、另一半慢速移動，在鑽削行程下列敘述哪些正確？(A)慢速移動速度為 1.60(B)慢速移動速度為 2.08 m/min(C)快速移動速度為 11.23(D)快速移動速度為 14.53。

複選題

75. 有一單桿雙動氣壓缸在摩擦係數為 0.15 的水平面移動 100 kgf 的物體，移動的距離為 300 mm，移動時間為 1 秒，1 分鐘做 20 次循環，工作壓力為 6 kgf/cm²。若以 30﹪與 70﹪的移動時間做等加速度與等速度(如下圖所示)，下列敘述哪些正確？(A)行程末端的衝擊能量：63.6 kgf-cm(B)最大負載： 27 kgf(C)行程末端的衝擊能量：56.7 kgf-cm(D)最大負載：32 kgf。

76. 有測溫用電阻體 pt100 與 pt1000，下列敘述哪些正確？(A)在攝氏溫度 0℃時，pt100 歐姆值約為 10 0(B)在攝氏溫度 0℃時，pt1000 歐姆值約為 100(C)在攝氏溫度 100℃時， pt100 歐姆值大於 pt1000 (D)在攝氏溫度 100℃時，pt100 歐姆值小於 pt1000。

複選題
77. 有關導螺桿機構，下列敘述哪些正確？(A)減速機與工作平台之位移解析度有關(B)減速機的背隙越小時，表示減速機的機械精度愈高(C)減速機與工作平台之速度無關(D)導螺桿之導程與工作平台之位移解析度有關。

複選題
78. 有關可程式邏輯控制器的輸出介面之敘述，下列敘述哪些正確？(A)PLC 控制電動機，應使用內部 R elay(B)PLC 控制電磁閥線圈，應使用外部 Relay(C)繼電器輸出模組建議使用 PLC 外部電源(D)SSR 介面只能驅動直流裝置。

複選題

79. 如下圖所示，各閥件之功能敘述哪些正確？(A)D 為啟動(B)B 為停止(C)A 為緊急停止(D)C 為運轉模式切換用。

複選題
80. 防止機台螺絲與螺帽的鬆動，選用下列哪些墊圈正確？(A)菊花墊圈(B)平墊圈(C)有舌墊圈(D)彈簧墊圈。
